QS123XXB12

产品分类: 发光二极管
厂牌: APEM

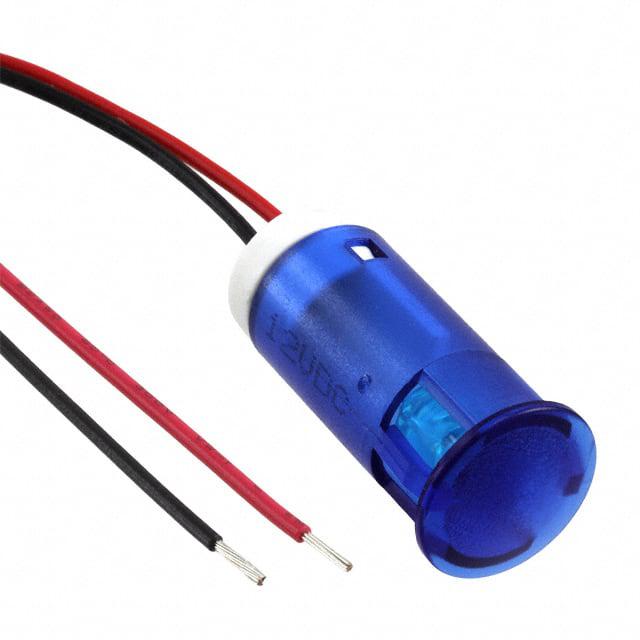

产品描述: APEM 蓝色LED面板指示灯, 12V 直流, 20mA, 12mm安装孔径
供应商型号: 7864328
供应商: 海外现货
标准整包数: 1

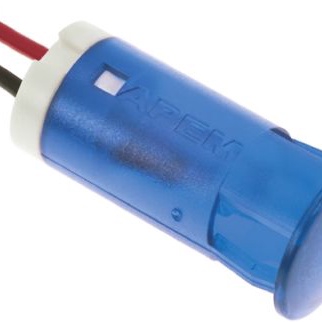

APEM 发光二极管 QS123XXB12

QS123XXB12概述

    QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款多功能且易于安装的LED指示灯。这些指示灯适用于多种不同的应用场景,包括工业控制面板、医疗设备、电信设施以及各种消费电子产品。它们主要功能是通过不同颜色的灯光来显示状态信号,从而帮助操作员快速识别系统的运行情况。

    技术参数


    | 颜色 | 标准LED亮度 (mcd) | 正向电压 (V) | 高亮度LED亮度 (mcd) | 正向电压 (V) | 工作电压范围 | 工作电流 (mA) |
    ||
    | 红色 | 25 | 2.0 | 6000 | 2.2 | 2VDC (无电阻) | 20 |
    | 绿色 | 20 | 2.2 | 1200 | 3.3 | 12VDC | 20 |
    | 黄色 | 20 | 2.1 | 380 | 2.0 | 24VDC | 20 |
    | 蓝色 | 800 | 3.3 | 1600 | 3.3 | 28VDC | 20 |
    | 橙色 | 30 | 2.0 | 4100 | 2.2 | 110VAC | 6 |
    | 白色(透明) | 1200 | 3.3 | 2500 | 3.3 | 220VAC | 3 |
    物理和机械特性:
    - 开孔尺寸:6mm, 8mm, 10mm 和 12mmØ
    - 前面板安装无需额外硬件
    - 彩色扩散平透镜
    - 适用颜色:红、绿、黄、蓝、橙、白(透明)
    - 工作电压范围:2VDC - 220VAC
    - 终端类型:焊盘/快接终端、6mm (2.0 x 0.5mm)、8mm、10mm、12mm (2.8 x 0.8mm) 或导线(标准长度为200mm)
    光学特性:
    - 最大反向电压:5V
    - 视角:标准LED 30°,高亮度LED 45°
    - 寿命预期:100,000小时
    - 工作温度范围:-30°C 至 +85°C
    - 存储温度范围:-40°C 至 +100°C
    - 镜头材质:聚碳酸酯(UL94V-0)
    - 机身模塑材质:聚碳酸酯(UL94V-0)
    电气特性:
    - 导线规格:6mm, 8mm = 24AWG,10mm, 12mm = 22AWG
    - 导线材质:PVC(UL1061)

    产品特点和优势


    QS-Series Snap-in Panel Mount LED Indicators 的主要特点是易于安装和使用,提供多种颜色选择,并具有较长的工作寿命。这些LED指示灯不仅能在多种电压范围内正常工作,而且能够在不同的光照条件下保持良好的亮度表现。此外,该系列提供了可选的双色LED版本,能够通过简单切换电源极性实现两种颜色的变化,非常方便。

    应用案例和使用建议


    这些指示灯广泛应用于工业控制面板、医疗设备和通信系统中。例如,在一个制造工厂中,工程师可能需要监控生产线的状态,这时可以使用红色LED表示故障状态,绿色LED表示正常状态,黄色LED表示警告状态。根据手册中的使用指南,建议在安装时确保所有电线连接正确,并注意不要过载以避免损坏LED。

    兼容性和支持


    这些指示灯可与多种电压等级的电源兼容,并提供了不同类型的终端连接方式。APEM公司为其产品提供了详细的技术支持和售后服务,如果遇到任何问题,可以通过访问公司网站获得详细的用户手册和技术文档。

    常见问题与解决方案


    1. 问题: LED不亮。
    - 解决方案: 检查电源电压是否符合要求,确保连接正确且没有松动。
    2. 问题: LED闪烁不稳定。
    - 解决方案: 检查是否有外部干扰,如电磁干扰或电路过载。
    3. 问题: LED亮度不足。
    - 解决方案: 检查是否需要更换高亮度版本的LED。

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 在性能和应用方面表现出色,是值得推荐的高品质产品。其出色的亮度表现、宽泛的工作电压范围和易安装设计使其成为众多应用场景的理想选择。无论是在工业还是消费电子领域,这些指示灯都能提供可靠且高效的性能,非常适合用于状态指示和报警信号。

QS123XXB12参数

参数
透镜类型 扩散
Vf-正向电压 12V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 蓝色
视角 30°
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS123XXB12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS123XXB12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS123XXB12 QS123XXB12数据手册

QS123XXB12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 42.6218
25+ ¥ 41.3417
50+ ¥ 39.227
100+ ¥ 38.3773
400+ ¥ 37.5488
库存: 95
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 42.62
