Q6F7BXXR02E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2V(Typ) 圆形,带平顶 扩散 红色 面板安装 16.9mm*9.23mm*8mm
供应商型号: ET-2725205
供应商: 海外现货
标准整包数: 1

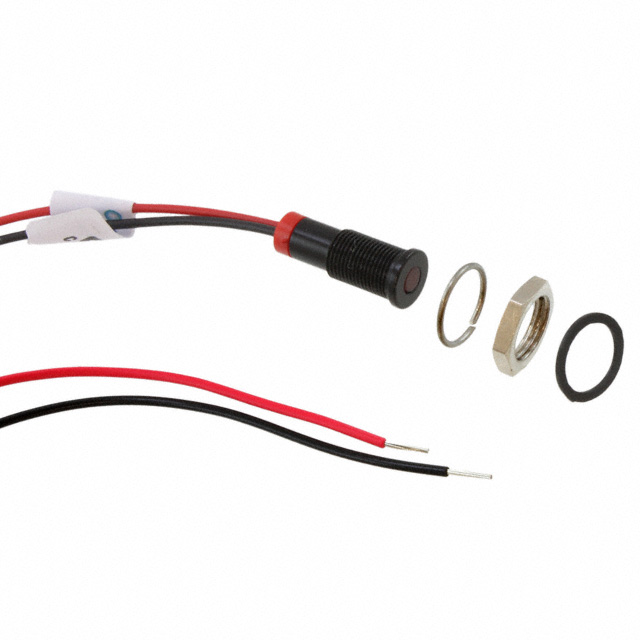

APEM 发光二极管 Q6F7BXXR02E

Q6F7BXXR02E概述

    Q6系列6mm面板安装LED指示灯技术手册

    产品简介


    Q6系列6mm面板安装LED指示灯是一款高品质的电子元器件,适用于各种工业和消费电子设备。该产品主要由镀镍黄铜前框(可选择亮铬、黑色或磨砂灰色)和聚碳酸酯后盖组成。LED指示灯通过3mm环氧树脂透镜或无色透明超级亮度LED发光,提供显眼的、嵌入式或齐平的前框样式,适用于多种安装要求。

    技术参数


    - 最大反向电压:5V
    - 视角范围:30°至100°(视型号而定)
    - 寿命:100,000小时
    - 扭矩:4cNm
    - 面板最大厚度:7mm
    - 电气规格:
    - 工作电压范围:1.8V至3.3VDC(典型值),其他如6VDC、12VDC、24VDC、28VDC
    - 工作电流:最大20mA(用户需根据需求提供限流电阻)
    - 色彩选项:
    - 普通亮度:红(40mcd)、绿(50mcd)、黄(30mcd)、蓝(1,200mcd)、白(1,200mcd)、橙(60mcd)、红/绿双色(20/15mcd)
    - 超级亮度:红(3,700mcd)、绿(2,000mcd)、黄(1,200mcd)、橙(4,500mcd)
    - 极度亮度:视不同色彩而定

    产品特点和优势


    Q6系列6mm面板安装LED指示灯具有如下特点和优势:
    - IP67防护等级(符合EN60529标准)
    - 宽泛的工作温度范围:后塑料体为-30°C至+65°C;后环氧体为-40°C至+85°C
    - 可选多种颜色和亮度级别,满足不同应用场景需求
    - 稳定可靠的性能,适合工业自动化、汽车电子、家用电器等多种领域

    应用案例和使用建议


    - 工业自动化控制面板上的状态指示
    - 汽车仪表盘上的信号灯指示
    - 家用电器操作面板的指示灯
    - 使用建议:请根据具体工作电压和电流需求选用适当的电阻,确保工作稳定性。若需要超过10%的工作电压,将影响使用寿命。使用时应注意温度限制,避免在极端环境下长期使用。

    兼容性和支持


    Q6系列6mm面板安装LED指示灯兼容多种安装方式和电压,具体如下:
    - 终端类型:焊接螺钉/快接端子(2.0 x 0.5)、针脚、导线(默认长度200mm)
    - 密封选项:IP67
    - 前框样式:显眼、嵌入式、齐平式
    制造商提供全面的技术支持和维护服务,如有任何问题,请联系APEM。

    常见问题与解决方案


    - 问题1:LED亮度不足?
    - 解决方法:检查电阻是否正确配置,确认工作电压和电流是否达到额定值。
    - 问题2:LED灯不亮?
    - 解决方法:确认接线正确,检查电源是否正常供电。
    - 问题3:LED损坏?
    - 解决方法:确认电压未超过额定值10%,并注意温度限制。

    总结和推荐


    Q6系列6mm面板安装LED指示灯以其卓越的稳定性和可靠性,在多个领域中表现出色。推荐在需要精确指示和长寿命的场合下使用,特别是在工业控制、汽车和家用电器等领域。其广泛的颜色选择和高亮度使其成为各种应用场景的理想选择。总体而言,Q6系列6mm面板安装LED指示灯是一款值得信赖的产品,值得推荐给广大客户。

Q6F7BXXR02E参数

参数
测试电流 -
显示颜色 红色
视角 100°
透镜类型 扩散
Vf-正向电压 2V(Typ)
透镜形状 圆形,带平顶
波长 -
长*宽*高 16.9mm*9.23mm*8mm
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 袋装

Q6F7BXXR02E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q6F7BXXR02E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q6F7BXXR02E Q6F7BXXR02E数据手册

Q6F7BXXR02E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.2299 ¥ 137.1431
10+ $ 14.7696 ¥ 124.8032
25+ $ 11.1636 ¥ 94.3323
100+ $ 9.8349 ¥ 83.1051
250+ $ 9.6411 ¥ 81.4671
1000+ $ 9.5843 ¥ 80.9874
库存: 32
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 137.14
