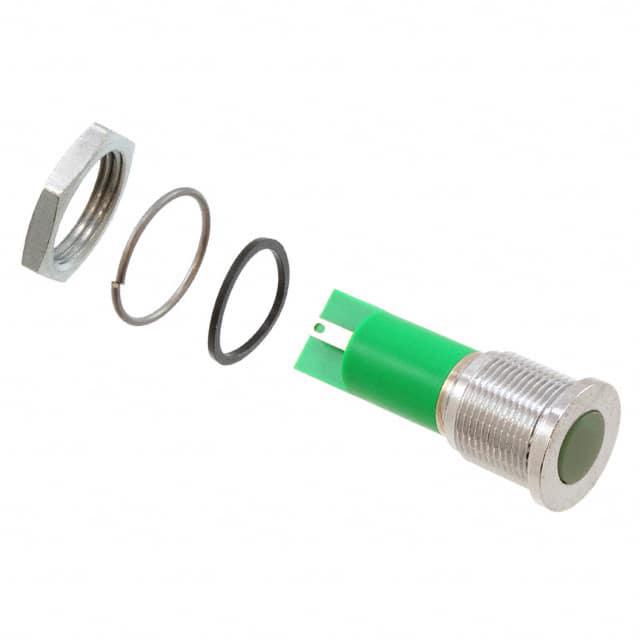

Q16F1CXXG24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 24V 圆形,带平顶 扩散 绿色 焊接安装,面板安装 10mm*10mm*10mm
供应商型号: Q16F1CXXG24E
供应商: Master
标准整包数: 1
APEM 发光二极管 Q16F1CXXG24E

Q16F1CXXG24E概述


    产品简介


    Q16系列是一款16mm面板安装式LED指示灯,广泛应用于工业控制、汽车电子、家用电器等多个领域。此系列LED指示灯提供多种颜色选项,并具备高亮度显示功能。它们不仅可以用于视觉指示,还可以通过不同的颜色变化传达特定的状态或警告信息。本系列产品不仅设计紧凑,而且具有优异的防水防尘性能,适用于各种严苛的工作环境。

    技术参数


    - 最大反向电压: 5V
    - 视场角: 30°~100°(视型号而定)
    - 寿命: 100,000小时
    - 扭矩: 75 cNm(视选项而定)
    - 最大面板厚度: 11mm
    - 发光强度:
    - 标准LED: 红色(2.0V, 80 mcd至17,000 mcd),绿色(2.2V, 60 mcd至11,000 mcd),黄色(2.1V, 50 mcd至4,000 mcd),蓝色(3.3V, 540 mcd至2,500 mcd),白色(3.3V, 1,000 mcd至4,400 mcd),橙色(2.2V, 80 mcd至2,800 mcd)
    - 超级亮LED: 红色(2.0V, 2,800 mcd至800 mcd),绿色(3.2V, 2,200 mcd至250 mcd),黄色(2.0V, 1,300 mcd至250 mcd),橙色(2.1V, 850 mcd至200 mcd)

    产品特点和优势


    1. 密封选项: Q16系列提供IP67密封等级,可确保在恶劣环境中长期稳定运行。
    2. 广泛的工作温度范围: 后部塑料外壳的工作温度范围为-30°C到+65°C,而后部环氧树脂外壳的工作温度范围则更为宽泛,达到-40°C到+85°C。
    3. 多功能颜色选择: 提供多种颜色的LED指示灯,包括单色、双色和三色选项,以满足不同应用场景的需求。
    4. 高性能和长寿命: 超级亮和特亮LED版本提供了更高的发光强度和更长的使用寿命。

    应用案例和使用建议


    应用案例
    Q16系列LED指示灯可以用于各种工业控制系统、汽车仪表板、家电控制面板等。例如,在汽车中,它可以用于指示车辆的转向灯、刹车灯、雾灯等状态;在工业自动化中,它可以用于显示机器的运行状态、报警信号等。
    使用建议
    1. 根据工作环境选择适当的型号: 例如,在湿度较高的环境下,建议选择IP67密封选项的型号。
    2. 合理配置供电电压: 确保操作电压不超过额定值的10%,以保证长期稳定性。
    3. 注意LED电流限制: 保持操作电流在20mA以下,以避免因过载导致的LED损坏。
    4. 定制个性化标志: 如需特殊字符或图案,可进行定制雕刻,以满足特定的应用需求。

    兼容性和支持


    Q16系列LED指示灯兼容多种连接方式,包括焊接端子、菲斯特端子、引脚和导线。该产品具有广泛的供电电压范围,涵盖直流电压(2.8V至220V)和交流电压(110VAC至220VAC)。厂商提供技术支持和服务,包括安装指导、售后咨询等。

    常见问题与解决方案


    1. 问:如何选择合适的LED颜色?
    - 答: 通常根据具体的应用需求来选择。例如,红色常用于紧急警报,绿色表示正常运行,黄色用于警示或提醒。
    2. 问:如何确定LED的亮度和工作电压?
    - 答: 查阅技术手册中的电气规格表,根据具体的应用要求选择相应的LED型号。例如,对于需要高亮度的应用,可以选择超级亮或特亮版本的LED。
    3. 问:如何正确安装LED指示灯?
    - 答: 在安装过程中要确保符合手册中的扭矩要求,以防止损坏LED指示灯。建议使用专业的工具和材料进行安装。

    总结和推荐


    Q16系列LED指示灯以其独特的功能和广泛的适用性,在市场上表现出色。其卓越的性能和可靠性使其成为众多应用场景的理想选择。如果您正在寻找一款可靠且高效的LED指示灯,Q16系列无疑是一个值得推荐的产品。无论是在工业自动化还是家庭应用中,它都能提供稳定可靠的视觉指示。

Q16F1CXXG24E参数

参数
视角 100°
透镜类型 扩散
Vf-正向电压 24V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 绿色
长*宽*高 10mm*10mm*10mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q16F1CXXG24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q16F1CXXG24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q16F1CXXG24E Q16F1CXXG24E数据手册

Q16F1CXXG24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.296 ¥ 146.4971
10+ $ 15.9358 ¥ 132.4996
25+ $ 13.4942 ¥ 112.1987
50+ $ 11.0028 ¥ 91.4353
100+ $ 10.441 ¥ 85.0981
250+ $ 9.4528 ¥ 77.409
500+ $ 9.4528 ¥ 77.409
库存: 24
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 146.49
