首页  >  产品百科  >  LPI50XXX1K247XX

LPI50XXX1K247XX

产品分类: 按钮开关
厂牌: APEM
产品描述: 圆形,平头,按钮 关-瞬时,开-瞬时 DPST-NO/NC 圆形-直径38.10 1000000Cycles 50000Cycles 5A(DC) 螺纹安装,面板安装
供应商型号: HA-LPI50XXX1K247XX
供应商: 海外现货
标准整包数: 15

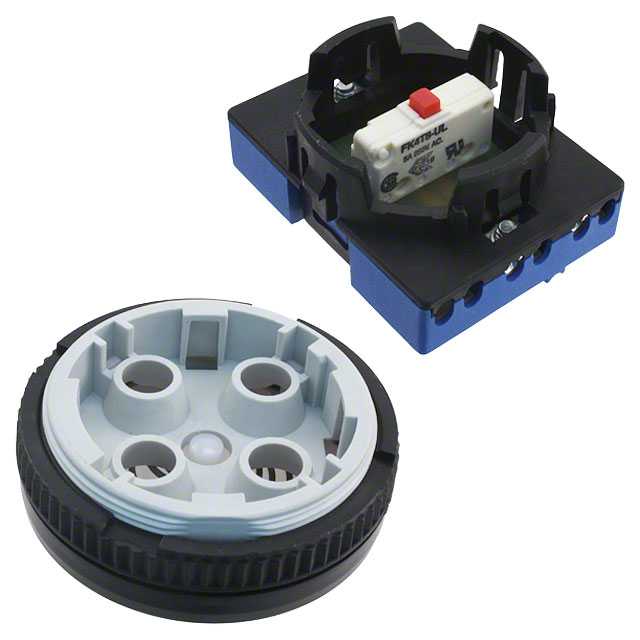

APEM 按钮开关 LPI50XXX1K247XX

LPI50XXX1K247XX概述


    产品简介


    面板开关(Panel Switches)是一种具有快动式触点、瞬时功能的按钮开关。这种开关主要用于各种自动化控制系统、工业设备及消费电子产品中,提供可靠的信号控制和操作反馈。面板开关广泛应用于家用电器、工业机械、医疗设备和办公自动化等领域,其紧凑的设计和多样化的配置使其成为众多设备的理想选择。

    技术参数


    | 参数 | 描述 |

    | 触点切换功能 | 快动式触点、瞬时功能 |
    | 机械寿命 | 5 A NO/NC版本:1,000,000次循环
    50 mA NO版本:5,000,000次循环 |
    | 最大电流/电压等级 | 电阻负载下:5 A / 24 V DC(5 A NO/NC版本)
    电阻负载下:50 mA / 24 V DC(50 mA NO版本) |
    | 最小电流 | 电阻负载下:0.5 mA @ 24 V DC(50 mA NO版本) |
    | 接触电阻 | 最大值:100 mΩ |
    | 绝缘电阻 | 500 VDC下:10 MΩ |
    | 介电强度 | 500 Vrms,50 Hz(接线端子间)
    1,000 Vrms,50 Hz(接线端子和地之间) |
    | 集成电阻 | 照明版本集成 |
    | LED电流 | 典型值:20 mA(单个或环形)
    最大值:30 mA(单个或环形) |
    | 待机电流 | 最大值:0.5 VA |

    产品特点和优势


    面板开关的主要特点是高可靠性和耐用性。其快动式触点确保了稳定且一致的操作性能,且其耐久性非常高,能够承受数百万次的循环操作。此外,开关还配备了过载保护电路,以防止由于反向极性导致的损坏。面板开关还具备不同的照明选项,如单点照明和环形照明,使它们在低光环境下也能提供清晰的操作指示。

    应用案例和使用建议


    面板开关适用于多种场合,例如工业自动化系统中的紧急停止按钮、医疗设备的操作面板以及家用电器的控制界面。在这些应用中,面板开关能够提供稳定的开关操作,确保系统的安全运行。对于需要更长使用寿命的应用,可以考虑选择50 mA NO版本,因为它的机械寿命更高。
    建议在安装时确保开关与设备的良好密封,以提高防尘和防水性能。如果需要更高级别的防护,可以选择IP53密封版本。此外,在设计时应考虑照明需求,根据具体用途选择适当的照明类型。

    兼容性和支持


    面板开关支持多种电压等级,包括12 V DC和24 V DC,因此可以在多种不同电源环境中使用。该产品还提供了多种颜色和符号选项,可以根据具体应用需求进行选择。厂商提供了一系列技术支持和售后服务,包括产品文档、在线技术支持以及更换服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关响应缓慢 | 检查触点是否有灰尘或污渍,并清洁触点。 |
    | 电气连接不稳定 | 确保连接牢固,检查所有连接线是否松动或损坏。 |
    | 亮度不足 | 更换LED或检查供电电压是否符合要求。 |

    总结和推荐


    面板开关凭借其高可靠性和耐用性,成为各类工业和消费电子产品中的理想选择。其多样化的设计选项使其能够适应各种应用需求,而出色的电气和机械性能则确保了长期稳定的工作表现。强烈推荐使用此产品用于需要高度可靠开关操作的场合。

LPI50XXX1K247XX参数

参数
开关功能 关-瞬时,开-瞬时
面板开孔尺寸 圆形-直径38.10
执行器类型 圆形,平头,按钮
最大交流触点电压 -
电流额定值 5A(DC)
机械寿命 1000000Cycles
电气寿命 50000Cycles
最大直流触点电压 -
指示颜色 -
开关配置 DPST-NO/NC
安装方式 螺纹安装,面板安装
零件状态 在售

LPI50XXX1K247XX厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

LPI50XXX1K247XX数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM LPI50XXX1K247XX LPI50XXX1K247XX数据手册

LPI50XXX1K247XX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 91.77 ¥ 777.2919
45+ $ 90.39 ¥ 765.6033
60+ $ 78.66 ¥ 666.2502
105+ $ 70.495 ¥ 597.0927
150+ $ 69.46 ¥ 588.3262
510+ $ 60.49 ¥ 512.3503
1005+ $ 55.43 ¥ 469.4921
库存: 5
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 0
直接购买
加入购物车
