IZPR1S422

产品分类: 按钮开关
厂牌: APEM
产品描述: APEM 黑色按钮开关, 面板安装, Push-On操作, 面板开孔直径15mm, 无指示灯, 常开
供应商型号: 2675273
供应商: 欧时
标准整包数: 1

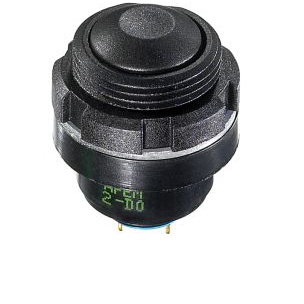

APEM 按钮开关 IZPR1S422

IZPR1S422概述

    IZ系列密封式后置安装按钮开关技术手册

    产品简介


    IZ系列按钮开关是一种密封式的后置安装金属按钮开关,采用直径为16mm的套管设计。该系列开关分为两种类型:瞬动型和保持型(自锁型)。其主要功能包括提供易于安装的后置安装方式,支持瞬时操作或保持操作,适用于广泛的工业应用。IZ系列开关具备高防护等级,可以在恶劣环境下稳定运行,广泛应用于机器控制、仪表板和其他需要高度可靠性的场合。

    技术参数


    - 尺寸与重量
    - 直径:16mm
    - 面板厚度:最大3mm至4mm
    - 总行程:1.8mm ± 0.3mm
    - 典型操作力:6N ± 2N
    - 机械寿命:100万次
    - 电气规格
    - 最大电流/电压额定值(电阻负载):
    - 金镀银触点(代码4):200mA 48VDC,200mA 250VAC
    - 银触点(代码2):2A 250VAC,4A 48VDC
    - 初始接触电阻:100mΩ最大
    - 绝缘电阻:500VDC下最小1GΩ
    - 工频耐压:1000Vrms
    - 环境规格
    - 前面板密封:IP67
    - 冲击抗性:100g
    - 振动抗性:10-500Hz,10g
    - 盐雾测试:符合IEC 512-6,测试11f
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    - 易于安装:后置安装设计使得安装过程更加简便快捷。
    - 高可靠性:IP67防护等级,能够在恶劣环境中稳定运行。
    - 多样化选择:提供多种颜色、形状及电气功能选项,满足不同应用需求。
    - 高防护性能:符合严格的冲击、振动和盐雾测试标准,确保长期稳定工作。
    - 多种终端接口:包括焊片、飞线、直插式PC接口等,方便用户灵活选择。

    应用案例和使用建议


    - 应用案例:IZ系列开关被广泛用于工厂自动化控制系统中,例如机器人的控制系统、电梯按钮面板、汽车仪表盘等。在这些应用中,开关能够承受频繁操作,且具有较高的可靠性。

    - 使用建议:在实际应用中,建议根据具体需求选择合适的电气功能和终端接口类型。在安装过程中应注意正确的安装位置,确保良好的密封效果,避免进水或其他污染物影响开关性能。另外,要定期检查开关的工作状态,及时更换损坏部件。

    兼容性和支持


    - 兼容性:IZ系列开关可以与其他同类设备无缝对接,通过不同的电气功能和接口类型适应各种应用需求。
    - 技术支持:APTEM公司提供全面的技术支持和售后服务,包括安装指导、故障诊断和维修服务,以确保用户获得最佳的产品体验。

    常见问题与解决方案


    - Q: 开关在高温环境下工作不稳定怎么办?
    - A: 尽管IZ系列开关能在-40°C到+85°C的温度范围内工作,但极端高温可能会导致性能下降。建议在使用时尽量避免长时间暴露于极高温度下,并进行必要的散热处理。

    - Q: 如何正确连接LED灯?
    - A: 用户需自行串联一个电阻,电阻值等于电源电压减去LED正向电压。对于飞行线版本,APTEM可按要求将LED电阻集成。

    - Q: 开关操作不顺畅怎么办?
    - A: 请检查是否因灰尘或其他杂质导致的阻塞。使用适当的清洁工具(如压缩空气)清理按钮内部,确保开关的操作顺畅。

    总结和推荐


    总体而言,IZ系列按钮开关凭借其出色的防护能力、多样化的功能选择和便捷的安装方式,在各种工业应用中表现卓越。无论是从技术参数还是市场竞争力来看,IZ系列都是值得信赖的选择。强烈推荐使用IZ系列开关,尤其是在对可靠性要求较高的应用场景中。APTEM提供的全方位技术支持也将帮助用户最大限度地发挥开关的性能优势。

IZPR1S422参数

参数
开关配置 1 常开
最大交流触点电压 -
机械寿命 -
最大直流触点电压 -
指示颜色 透明
面板开孔尺寸 15mm
执行器类型 按钮式
电流额定值 -
开关功能 -
电气寿命 -
安装方式 面板安装

IZPR1S422厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IZPR1S422数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM IZPR1S422 IZPR1S422数据手册

IZPR1S422封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.3959 ¥ 248.3952
库存: 12
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 248.39
