AV03100EA240K

产品分类: 按钮开关
厂牌: APEM
产品描述: APEM按钮开关, 面板安装, 闭锁操作, 面板开孔直径19.2mm, 无指示灯
供应商型号: 642-AV03100EA240K
供应商: Mouser
标准整包数: 1

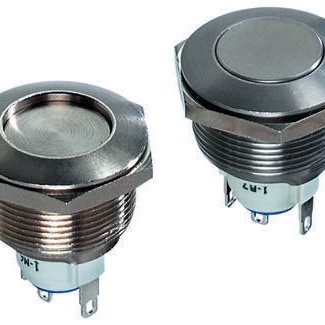

APEM 按钮开关 AV03100EA240K

AV03100EA240K概述

    APEM AV系列反破坏及安全按钮开关技术手册

    产品简介


    APM AV系列是一款专为高需求环境设计的反破坏及安全按钮开关,提供各种类型的开关配置,包括不同的致动器形状和密封版本。其坚固耐用的设计确保了长时间运行时的高度可靠性和耐用性。该系列产品广泛应用于工业自动化、军事设备、医疗设备、公共交通设施等领域。

    技术参数


    - 最大电流/电压等级(带电阻负载):
    - A触点:4A 12VDC,500,000次循环
    - C触点:2A 48VDC,10,000次循环
    - 批准型号的长壳体和A触点(AV..000)的认证:
    - UL-CSA认证:4A 250VAC,8A 125VAC,6,000次循环
    - 初始接触电阻:10毫欧(1A 2V)
    - 绝缘电阻:1,000兆欧(500VDC)
    - 介电强度:终端和框架之间2,000VRMS,50Hz
    - 扭矩:5Nm最小值至14Nm最大值(作用于螺母上)
    - 面板厚度:1mm(0.039英寸)至11mm(0.433英寸)
    - 操作温度:-30°C至+70°C
    - 机械寿命:1,000,000次循环
    - 焊锡方式:300°C,最大3秒
    - 包装单元:20个(直径22mm型号)或40个(直径19mm型号)

    产品特点和优势


    - 美观、坚固且耐用:APM AV系列开关采用不锈钢材质的致动器和管套,有效防止外来物体插入和撞击。
    - 密封版本:提供从IP65到IP67的不同防护等级。
    - UL/CSA认证型号:确保产品的质量和安全性符合国际标准。

    应用案例和使用建议


    应用场景:APM AV系列开关广泛用于工业自动化、轨道交通、安防监控、医疗器械等领域。例如,在轨道交通中,APM AV系列可以安装在控制台,为驾驶员提供安全可靠的开关选择;在医疗器械中,该系列开关可以用于设备的紧急停机或操作确认。
    使用建议:对于要求高可靠性的应用,如医疗设备和军事设备,建议选用具备UL/CSA认证的型号以保证其性能稳定和安全可靠。同时,根据具体应用环境选择合适的防护等级,如需要防水防尘则应选择带有IP65或更高防护等级的型号。

    兼容性和支持


    - 兼容性:APM AV系列开关可与不同面板厚度(1mm至11mm)的设备兼容,适用于垂直安装或矩阵安装。
    - 支持和服务:提供安装配件,包括标准和特殊硬件。客户可根据具体需求选择合适的安装方式。此外,APM公司还提供了详尽的技术文档和支持服务。

    常见问题与解决方案


    - 问题1:如何安装开关?
    - 解决方案:请参考产品手册中详细的安装指南,使用合适的安装配件进行固定。

    - 问题2:如何确定正确的型号?
    - 解决方案:根据您的具体需求选择相应的致动器形状、管套直径和电气功能,如接触类型、工作电压和电流等。

    总结和推荐


    综上所述,APM AV系列反破坏及安全按钮开关凭借其坚固耐用、抗破坏性强、多种防护等级以及多样化的电气特性和封装选项,成为了众多高需求应用的理想选择。特别是对于需要在恶劣环境下保持高度可靠性的场合,APM AV系列是您最佳的选择。强烈推荐这款产品给需要高质量、高可靠性的开关解决方案的应用场合。

AV03100EA240K参数

参数
开关功能 Maintained Contact
指示颜色 -
执行器类型 Flush Round Button
机械寿命 -
开关配置 SPDT
面板开孔尺寸 圆形-22.2
最大直流触点电压 48V
电流额定值 -
最大交流触点电压 -
电气寿命 500000Cycles
通用封装 SPDT
安装方式 焊接安装

AV03100EA240K厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

AV03100EA240K数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM AV03100EA240K AV03100EA240K数据手册

AV03100EA240K封装设计

查看详情并下载
Symbol
Footprint
3D Model
