IAR3F1300

产品分类: 按钮开关
厂牌: APEM
产品描述: APEM 绿色按钮开关, 面板安装, 瞬时操作, 面板开孔直径16.2mm, 无指示灯, 单刀单掷
供应商型号: 1247840
供应商: 海外现货
标准整包数: 1

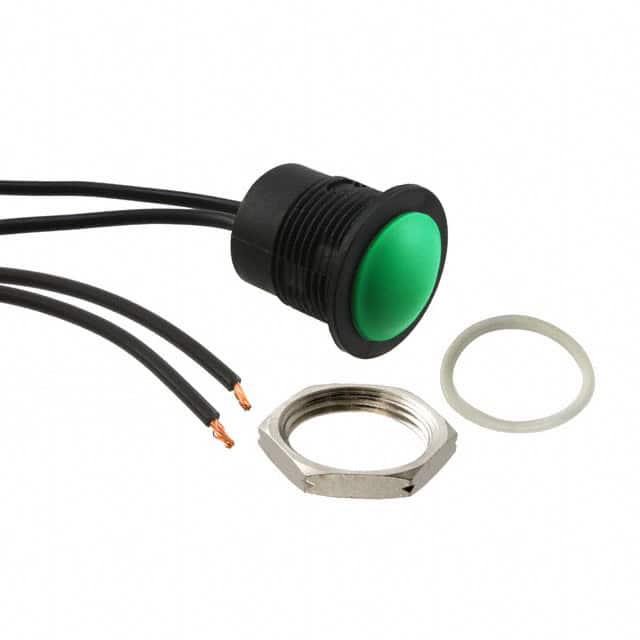

APEM 按钮开关 IAR3F1300

IAR3F1300概述


    产品简介


    本产品为低轮廓按钮开关(型号:SW-IA-1906),专为恶劣环境设计。该按钮开关采用直径为16毫米的塑料壳体,具有瞬时触点,适用于面板安装。其主要功能是提供可靠的电气连接,支持不同的操作模式,并具备良好的密封性以适应各种环境条件。

    技术参数


    - 电气参数:
    - 最大电流/电压等级(电阻负载):2 A / 24 VDC
    - 初始接触电阻:≤ 100 mΩ
    - 绝缘电阻:≥ 100 MΩ(500 VDC)
    - 耐压强度:500 Vrms
    - 满载电气寿命:1,000,000 次
    - 机械参数:
    - 总行程:1.5 mm(± 0.3 mm)
    - 典型操作力:7 N(± 2 N)
    - 扭矩:≤ 1 Nm(施加于螺母)
    - 环境参数:
    - 工作温度范围:-20°C 至 +65°C(-4°F 至 +149°F)
    - 防护等级:IP65 和 IP67(符合 IEC 60529 标准)
    - 盐雾试验:IEC 512-6,测试 11f

    产品特点和优势


    该产品具有以下独特功能和优势:
    - 密封性:通过前部面板密封实现 IP65 和 IP67 级防护,能够有效抵御霜冻、沙尘和碳氢化合物的影响。
    - 耐用性:初始接触电阻低,满载电气寿命长达 1,000,000 次,适合长期稳定使用。
    - 适用广泛:宽泛的操作温度范围使其适用于多种严苛环境,包括低温和高温场合。

    应用案例和使用建议


    该产品常用于工业自动化、机械设备、交通控制系统等领域。例如,在自动化生产线上的紧急停止按钮或控制面板上,可以有效地传递信号,确保系统安全可靠运行。为了更好地发挥其功能,建议定期检查并清洁接触面,确保电气连接稳定可靠。

    兼容性和支持


    该产品支持多种面板切割尺寸和安装方式,标准硬件配件包括一个直径 19 mm 的六角螺母和平面密封圈。可按需提供内螺纹螺母 U3327。对于需要特殊要求的应用,用户可以通过制造商网站查询更多相关配件信息。

    常见问题与解决方案


    1. 问题:开关在使用过程中频繁跳闸。
    - 解决方法:检查接线是否有松动,确认接触电阻是否符合要求;如果需要,重新设置或更换螺母。
    2. 问题:面板切割尺寸不准确导致无法正常安装。
    - 解决方法:参考说明书中的安装尺寸图重新测量和切割面板。
    3. 问题:设备长时间使用后出现老化现象。
    - 解决方法:定期进行维护保养,如清洁接触面和检查密封圈状况;如需更换零件,请联系制造商获取替换件。

    总结和推荐


    该低轮廓按钮开关具有优异的电气性能、高可靠性及宽广的工作温度范围,特别适用于恶劣环境下的工业应用。其独特的密封设计和良好的电气寿命表现使其在市场上具有较强的竞争力。综上所述,我们强烈推荐此款产品给对品质和稳定性有高要求的客户。

IAR3F1300参数

参数
最大交流触点电压 -
面板开孔尺寸 圆形-16.20(Dia)
执行器类型 圆形,按钮
电气寿命 1000000Cycles
开关功能 Off-Mom
机械寿命 1000000Cycles
电流额定值 2A(DC)
开关配置 SPST-NO
最大直流触点电压 24V
指示颜色 -
通用封装 SPDT
安装方式 导线安装,面板安装
零件状态 在售
包装方式 散装

IAR3F1300厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IAR3F1300数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM IAR3F1300 IAR3F1300数据手册

IAR3F1300封装设计

查看详情并下载
Symbol
Footprint
3D Model
