FPAR3D1422F12N9

产品分类: 按钮开关
厂牌: APEM
产品描述: APEM 黑色按钮开关, 面板安装, 面板开孔直径24.2mm, 带指示灯, 双刀双掷
供应商型号: 7651305
供应商: 欧时
标准整包数: 1

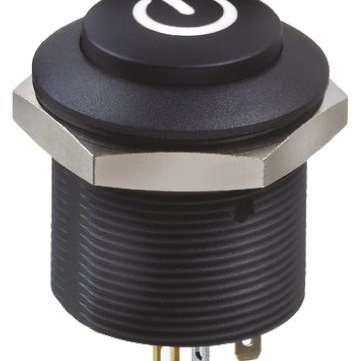

APEM 按钮开关 FPAR3D1422F12N9

FPAR3D1422F12N9概述

    APEM FP系列:全照明按钮开关

    产品简介


    APEM FP系列是一款专为集成设计的全照明按钮开关,可应用于瞬时或锁存操作模式。其主要特点包括适合集成的设计、轻巧的结构以及根据设计需求定制的符号和照明。适用于多种行业,如工业控制、汽车、通信设备等领域。

    技术参数


    - 电气规格
    - 最大电流/电压(电阻负载):200mA @ 12VDC
    - 初始接触电阻:最大50mΩ
    - 绝缘电阻:最小1GΩ @ 500VDC
    - 绝缘强度:最小1000Vrms 50Hz
    - 满载下的电寿命:30万次
    - 材料
    - 箱体:Stanyl PA46
    - 按钮:PA12
    - 嵌套/边框:PA66
    - 接触点:镀银金
    - 导线:AWG22多股线
    - 接线端密封:环氧树脂或热熔胶
    - 一般规格
    - 面板厚度:1mm至18mm
    - 总行程:2.8mm ± 0.5mm
    - 典型操作力:8N ± 2N
    - 机械寿命:100万次
    - 施加到螺母的最大扭矩:3Nm
    - 工作温度范围:-40°C 至 +75°C

    产品特点和优势


    - 适合集成的设计:适用于各种集成系统,可以轻松安装。
    - 大型但轻量级:便于操作且结构稳固。
    - 符号印刷或激光蚀刻:可根据设计需求选择印刷或激光蚀刻的方式,灵活多样。
    - 全照明功能:按钮或符号照明可根据设计要求进行适应性调整。

    应用案例和使用建议


    FP系列开关广泛应用于工业控制面板、仪表盘、通信设备等。例如,在汽车驾驶室内,用于启动车窗加热、风挡除霜等功能。建议在操作前确认电气参数和环境条件符合要求,以确保最佳性能和延长使用寿命。

    兼容性和支持


    FP系列开关具有广泛的兼容性,可与多种标准硬件配合使用,如1个六角螺母和1个O形圈。厂商提供详细的使用指南和技术支持,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    - 问题1:如何更换开关接线端?
    - 解决方案:使用正确的工具拆卸旧接线端,并按照厂商提供的接线图安装新接线端。
    - 问题2:开关出现接触不良的情况怎么办?
    - 解决方案:检查接触点是否有污垢或损坏,清洁或更换接触点即可解决问题。

    总结和推荐


    综上所述,APEM FP系列全照明按钮开关以其独特的功能和优势在工业控制和汽车电子领域表现出色。无论是设计还是耐用性,它都达到了行业标准,是值得推荐的产品。建议用户在购买前详细了解产品的规格和使用说明,以确保充分发挥其潜力。

FPAR3D1422F12N9参数

参数
开关配置 双刀双掷
电流额定值 -
开关功能 -
面板开孔尺寸 24.2mm
最大交流触点电压 -
电气寿命 -
最大直流触点电压 -
机械寿命 -
指示颜色 红色,绿色
执行器类型 按钮式
安装方式 焊接安装,面板安装

FPAR3D1422F12N9厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

FPAR3D1422F12N9数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM FPAR3D1422F12N9 FPAR3D1422F12N9数据手册

FPAR3D1422F12N9封装设计

查看详情并下载
Symbol
Footprint
3D Model
