IPR3SAD6L0S

产品分类: 按钮开关
厂牌: APEM
产品描述: Round Plunger Off-Mom SPST-NO 圆形-13.60(Dia) 1000000Cycles 48V 48V 红色 500000Cycles 500mA 焊接安装,面板安装
供应商型号: N-IPR3SAD6L0S
供应商: 云汉优选
标准整包数: 1

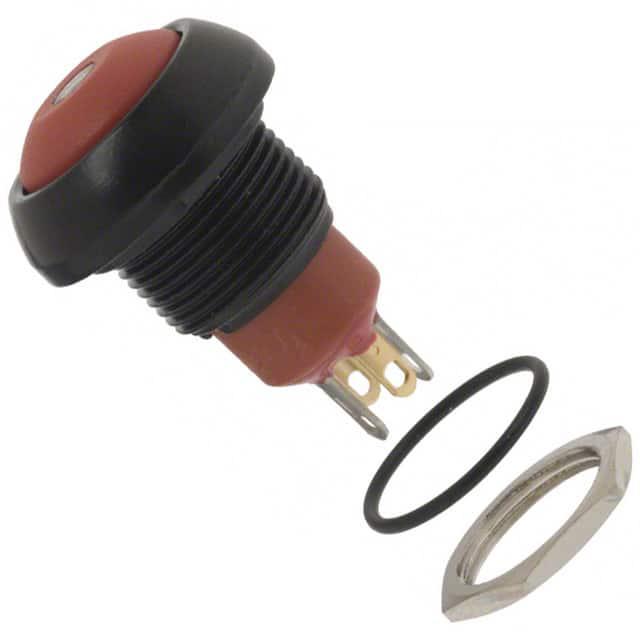

APEM 按钮开关 IPR3SAD6L0S

IPR3SAD6L0S概述


    产品简介


    本文档将详细介绍一款适用于恶劣环境的按钮开关——IP系列按钮开关。该按钮开关主要用于工业控制、自动化设备、工程机械等领域,具有防尘防水功能,能够在极端环境下稳定工作。它的主要功能是作为设备的控制输入点,支持多种安装方式和电气连接配置,可以广泛应用于各种复杂的工作环境。

    技术参数


    以下是这款IP系列按钮开关的技术参数摘要:
    | 参数 | 描述 |

    | 最大电流/电压等级 | 带电阻负载时:5 A 28 VDC,0.2 A 48 VDC,0.5 A 48 VAC |
    | 初始接触电阻 | 最大100 mΩ |
    | 绝缘电阻 | 在500 VDC下最小为1 GΩ |
    | 电气强度 | 1,500 Vrms |
    | 接触弹跳时间 | 10 ms |
    | 操作力 | 4 N ± 2 N |
    | 触点寿命 | 1,000,000次循环 |
    | 电容连接终端电流限制 | 400 mA |
    | 工作温度范围 | -40 °C 至 +85 °C |

    产品特点和优势


    IP系列按钮开关拥有多个显著特点和优势,具体如下:
    - 耐用性:能够承受100g的冲击测试和10-500 Hz的振动测试,符合IEC标准。其防尘防水能力达到IP67和IP69K,特别适合户外和潮湿环境下的使用。
    - 高可靠性:机械和低级寿命达到100万次,使用寿命长且稳定可靠。
    - 电气特性:提供多种电压和电流等级,支持多种颜色的LED灯选择,适用于不同需求的应用场合。
    - 多功能性:提供了丰富的安装选项和电气功能,适应不同的设计要求。

    应用案例和使用建议


    IP系列按钮开关可以在各种恶劣环境中使用,例如工业自动化、农业机械、建筑设备等。它们可以用于设备的启停控制、模式切换、紧急停止等功能。为了更好地利用这些按钮开关,建议考虑以下几点:
    - 防护措施:在极恶劣的环境中使用时,确保安装位置和周围的防护措施符合标准。
    - 匹配电源:选择正确的LED颜色时,确保与电源匹配,使用合适的电阻值以避免过载。

    兼容性和支持


    IP系列按钮开关支持多种安装和连接方式,例如面板安装和快速连接端子。公司提供全面的技术支持和售后服务,帮助客户在安装和使用过程中遇到问题时获得及时的帮助。

    常见问题与解决方案


    - 问题:如何确定所需的LED颜色?
    - 解决方案:根据应用的需求选择对应的LED颜色,可参考提供的LED颜色表。如果不确定,咨询供应商或工程师以获得建议。
    - 问题:如何正确连接LED灯?
    - 解决方案:在LED灯的正负极之间串联一个合适阻值的电阻,以防止过流损坏LED。具体电阻值计算方法为(电源电压 - LED正向电压)/ LED正向电流。
    - 问题:如何应对电磁干扰?
    - 解决方案:选择具备良好屏蔽效果的开关型号,如带有金属外壳的版本,并确保所有电缆屏蔽层良好接地。

    总结和推荐


    总体来说,IP系列按钮开关是一款非常可靠的工业级按钮开关,具有出色的防护性能和多功能性,适用于多种恶劣环境。其独特的高耐用性和广泛的适用性使其在市场上具备很强的竞争力。对于需要在严苛条件下工作的设备而言,它是一个理想的选择。因此,我们强烈推荐此款产品给那些寻求高性能和可靠性解决方案的用户。

IPR3SAD6L0S参数

参数
最大交流触点电压 48V
执行器类型 Round Plunger
面板开孔尺寸 圆形-13.60(Dia)
开关配置 SPST-NO
指示颜色 红色
机械寿命 1000000Cycles
最大直流触点电压 48V
开关功能 Off-Mom
电气寿命 500000Cycles
电流额定值 500mA
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

IPR3SAD6L0S厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IPR3SAD6L0S数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM IPR3SAD6L0S IPR3SAD6L0S数据手册

IPR3SAD6L0S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ $ 17.7974 ¥ 151.2779
15+ $ 16.9744 ¥ 144.2824
30+ $ 16.4934 ¥ 140.1939
50+ $ 15.861 ¥ 134.8185
100+ $ 12.444 ¥ 105.774
500+ $ 10.4754 ¥ 89.0409
库存: 564
起订量: 6 增量: 1
交货地:
最小起订量为:6
合计: ¥ 907.66
