首页  >  产品百科  >  ZP32S0101

ZP32S0101

产品分类: 按钮开关
厂牌: APEM
产品描述: APEM微型按钮开关, 面板安装, 瞬时操作, 面板开孔直径4.9mm, 无指示灯, 单刀单掷
供应商型号: 3731684
供应商: 欧时
标准整包数: 3

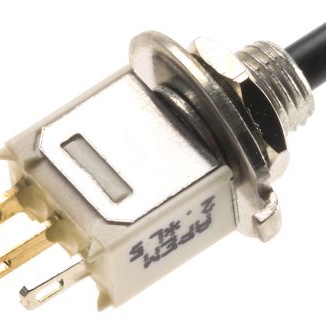

APEM 按钮开关 ZP32S0101

ZP32S0101概述


    产品简介


    B-3 ZP系列微型按钮开关采用金属套筒设计,适用于多种工业和消费电子产品中。这些按钮开关采用耐用的材料制成,具有出色的机械和电气性能。它们可以用于需要高度可靠性和精确操作的应用场景,如医疗设备、工业控制面板、自动化设备以及家用电器等。

    技术参数


    | 参数类型 | 规格 |

    | 材料 | - 机壳:阻燃等级UL94-V0的热塑性塑料
    - 操作杆:阻燃等级UL94-V0的热塑性塑料
    - 套筒:锌合金,镀锡
    - 接触点和终端:0号为黄铜,镀金(标准);1号为黄铜,镀银;3号为黄铜,镀金(1.27微米)
    - 端子密封:环氧树脂 |
    | 一般规格 | - 行程:功能2(ON-MOM):1.2mm ± 0.3mm;功能3(OFF-MOM):1mm ± 0.3mm
    - 终端强度:最大拔出力10N
    - 扭矩:最大1Nm
    - 面板最大厚度:1.5mm
    - 工作温度:-30°C至+85°C
    - 潮湿环境:连续21天95%湿度 |
    | 电气规格 | - 最大电流/电压额定值(电阻负载):
    镀金接触点:0.4VA 20V最大交流或直流
    镀银接触点:0.5A 48V最大交流或直流
    - 最小负载:10mA 50mV - 10µA 5VDC
    - 接触电阻:最大50毫欧
    - 绝缘电阻:最小1000兆欧
    - 介电强度:终端与框架之间最小1000VRMS,50Hz;终端之间最小500VRMS,50Hz
    - 电气寿命(全负载):镀金接触点60,000次循环;镀银接触点20,000次循环 |
    | 焊接规格 | - 手工焊接:最大280°C持续时间不超过5秒
    - 波峰焊:最大260°C持续时间不超过5秒 |

    产品特点和优势


    B-3 ZP系列微型按钮开关的独特之处在于其高性能和可靠性。该产品采用了优质的镀金或镀银接触点,以确保低接触电阻和高电寿命。此外,其高防水和防潮能力使得它适合在苛刻的环境中使用。同时,紧凑的设计和多样的安装选项使其能够灵活应用于各种不同类型的设备中。

    应用案例和使用建议


    ZP系列微型按钮开关常用于医疗设备的紧急停止开关,确保在突发情况下能够快速响应。此外,它也被广泛应用于工业自动化系统中的控制按钮。对于这些应用场合,我们建议在设计时考虑设备的工作环境,选择合适的接触点材料以保证长期稳定运行。如果可能,应定期检查和维护这些按钮开关,以延长其使用寿命并保持其最佳性能。

    兼容性和支持


    B-3 ZP系列微型按钮开关支持多种安装方式,包括螺丝固定和波峰焊安装。厂商提供了相应的安装附件,例如标准硬件和锁定环,以便于安装和维护。同时,制造商还提供了详细的用户手册和技术支持,以帮助用户正确使用和维护该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关接触不良 | 检查是否有足够的接触压力,必要时更换接触点材料 |
    | 按钮无法正常弹回 | 检查是否存在物理阻碍,必要时清理按钮 |
    | 开关无法导通 | 检查电路连接是否正确,必要时重新焊接 |

    总结和推荐


    B-3 ZP系列微型按钮开关是一款性能卓越且适应性强的产品,适用于广泛的工业和消费电子应用。其独特的镀金和镀银接触点设计、高可靠性以及良好的电气性能使其在市场上具有显著的竞争优势。我们强烈推荐这款产品给需要高质量按钮开关的用户。

ZP32S0101参数

参数
最大直流触点电压 48V
面板开孔尺寸 圆形-4.9
机械寿命 -
电气寿命 20000Cycles
电流额定值 -
开关功能 Momentary Contact
执行器类型 Round Plunger
开关配置 SPDT
指示颜色 -
最大交流触点电压 48V
长*宽*高 22.15mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装

ZP32S0101厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

ZP32S0101数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM ZP32S0101 ZP32S0101数据手册

ZP32S0101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 4.5768 ¥ 38.6743
45+ $ 4.5425 ¥ 38.3842
150+ $ 4.5083 ¥ 38.0952
300+ $ 4.474 ¥ 37.8052
750+ $ 4.4397 ¥ 37.5151
库存: 198
起订量: 3 增量: 0
交货地:
最小起订量为:3
合计: ¥ 116.02
