首页  >  产品百科  >  Q14P1CZZRYG02E

Q14P1CZZRYG02E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2V,2.2V,2.1V 圆形,带圆顶 扩散 红色,绿色,黄色 焊接安装,面板安装 10mm*10mm*10mm
供应商型号: Q14P1CZZRYG02E
供应商: 国内现货
标准整包数: 25
APEM 发光二极管 Q14P1CZZRYG02E

Q14P1CZZRYG02E概述


    产品简介

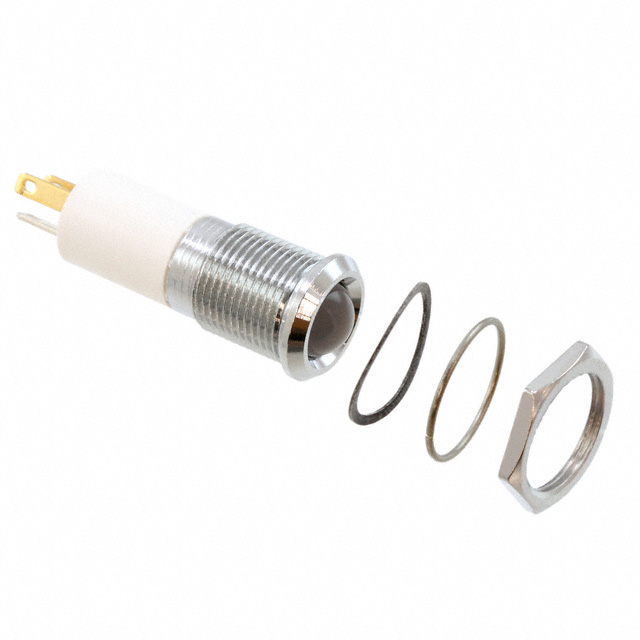

    本产品是一款具有卓越性能的14毫米面板安装式LED指示灯(型号:Q14系列),广泛应用于各种工业控制面板、汽车仪表盘以及其他需要显示状态和警示信号的应用场合。该产品采用镀铬黄铜前面板、黑色或哑光灰色设计,并配有聚碳酸酯后盖。LED组件提供了多种颜色选择,包括红色、绿色、黄色、蓝色、白色以及橙色,并可选配RGB功能。此外,还有超亮和高亮LED选项,以满足不同亮度需求的应用场景。

    技术参数


    - 最大反向电压:5V
    - 视场角:30°至100°(根据具体型号有所不同)
    - 使用寿命:100,000小时
    - 扭矩:75 cNm
    - 最大面板厚度:11mm
    - 绝缘电阻:4,000 MΩ(500VDC条件下)
    电气特性
    - 工作电压范围:0.2(无电阻器) 1.8至3.3VDC;6VDC 5.4至6.6VDC;12VDC 10.8至13.2VDC;24VDC 21.6至26.4VDC;28VDC 25.2至30.8VDC;110VAC 99至121VAC;220VAC 207至235VAC。
    - 典型工作电流:20mA
    - 颜色及发光强度:
    - 红色(标准/深凹):330/10 mcd;17,000/2,000 mcd(超亮/标准)
    - 绿色(标准/深凹):330/5 mcd;11,000/680 mcd(超亮/标准)
    - 黄色(标准/深凹):500/4 mcd;12,000/350 mcd(超亮/标准)
    - 蓝色(标准/深凹):540/100 mcd;2,500/250 mcd(超亮/标准)
    - 白色(标准/深凹):1,000/150 mcd;4,400/250 mcd(超亮/标准)
    - 橙色(标准/深凹):80/200 mcd;2,800/300 mcd(超亮/标准)
    其他规格
    - 连接方式:焊接片/快拆接头(2.8 x 0.8)、针脚或200毫米长线缆
    - IP等级:可选IP67密封选项(符合EN60529标准)
    - 温度范围:
    - 后塑料外壳:-30°C至+65°C(-22°F至+149°F)
    - 后环氧树脂外壳:-40°C至+85°C(-40°F至+185°F)

    产品特点和优势


    1. 多样化色彩选择:提供标准色、超亮色和三色(RGB)选项,适应各种光照需求。
    2. 高可靠性:IP67密封确保防尘防水,适合恶劣环境使用。
    3. 宽泛的工作电压范围:从0.2V到220VAC不等,适用于各种供电系统。
    4. 耐用性:高抗冲击性和100,000小时的使用寿命使其成为长期可靠的选择。

    应用案例和使用建议


    - 汽车仪表盘:在车用环境中,可以作为警示灯、刹车灯等使用。建议使用超亮LED以提高可见度。
    - 工业控制面板:用于显示机器运行状态或异常警告,可选用多种颜色区分不同状态。
    - 智能家居:用于灯光控制或报警系统,确保操作简单直观,易于识别。

    兼容性和支持


    - 兼容性:该系列产品能够轻松集成到现有的控制面板或设备中,通过多种连接方式(焊接片、针脚、快拆接头)进行灵活配置。
    - 技术支持:制造商提供全面的技术文档和客户支持,包括定制服务和售后维护。

    常见问题与解决方案


    - 问:如何选择合适的LED颜色?
    - 答:根据应用场景和光线需求选择不同的颜色和亮度等级。如室内环境使用标准亮度LED,室外或需强光照射则推荐超亮或高亮LED。

    - 问:如何进行正确的安装?
    - 答:请仔细阅读安装指南并按照要求操作。避免在高温下长时间直接接触焊点,以防损坏内部电路。

    - 问:如何判断LED损坏?
    - 答:如果LED长时间无法点亮或者发光强度明显下降,可能是由于驱动电压不足或其他电气问题导致,请检查电源线路。

    总结和推荐


    综上所述,Q14系列14毫米面板安装式LED指示灯凭借其高可靠性、多样化的应用特性和广泛的适用性,在众多行业中有着良好的表现。无论是用于汽车、工业自动化还是智能家居领域,该产品都能提供稳定可靠的状态指示功能。因此,强烈推荐这款产品用于各类需要精确视觉反馈的应用场景。对于有特殊需求的用户,也鼓励咨询厂商获取更多定制化服务。

Q14P1CZZRYG02E参数

参数
Vf-正向电压 2V,2.2V,2.1V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 红色,绿色,黄色
视角 100°
透镜类型 扩散
长*宽*高 10mm*10mm*10mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q14P1CZZRYG02E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14P1CZZRYG02E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q14P1CZZRYG02E Q14P1CZZRYG02E数据手册

Q14P1CZZRYG02E封装设计

查看详情并下载
Symbol
Footprint
3D Model
