Q8P1CXXY12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 12V 圆形,带圆顶 散射 黄色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: 2494763
供应商: element14
标准整包数: 1

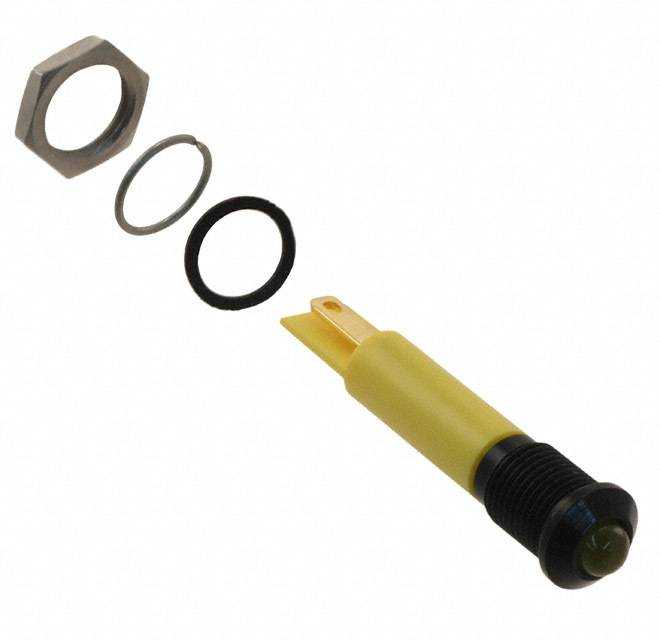

APEM 发光二极管 Q8P1CXXY12E

Q8P1CXXY12E概述

    APem Q8 Series Ø8mm (.315") Panel Mount LED Indicators

    1. 产品简介


    APem Q8系列面板安装式LED指示灯是专门设计用于各种应用场合的小尺寸LED指示灯。该系列产品提供8mm面板安装选项,并配备了5mm彩色散射环氧树脂镜片或5mm超级/超亮LED。此外,Q8系列还提供凸出型、内凹型和齐平型三种不同类型的前盖样式,以适应不同的安装需求和视觉效果。Q8系列广泛应用于工业自动化、家用电器、仪器仪表等领域,适用于需要清晰视觉指示的场景。

    2. 技术参数


    Q8系列LED指示灯具有以下技术参数和性能特点:
    - 电压范围:2VDC到220VAC
    - 电流:20mA(标准)
    - 最大反向电压:5V
    - 视角:30°到100°(取决于型号)
    - 使用寿命:100,000小时
    - 工作温度范围:-40°C至+85°C
    - 防护等级:IP67(EN60529)
    不同颜色LED的发光强度如下:
    - 标准LED
    - 红色(HE):100mcd/12mcd,正向电压2.0V
    - 绿色(HE):60mcd/8mcd,正向电压2.2V
    - 黄色(HE):50mcd/6mcd,正向电压2.1V
    - 蓝色(HE):1600mcd/200mcd,正向电压3.3V
    - 白色(HE):1600mcd/500mcd,正向电压3.3V
    - 橙色(HE):45mcd/110mcd,正向电压2.2V
    - 超级亮LED
    - 红色(HE):10,000mcd/1300mcd,正向电压2.2V
    - 绿色(HE):10,000mcd/120mcd,正向电压3.3V
    - 黄色(HE):3,300mcd/350mcd,正向电压2.0V
    - 蓝色(HE):2,200mcd/280mcd,正向电压3.3V
    - 白色(HE):2,500mcd/350mcd,正向电压3.3V
    - 橙色(HE):4,000mcd/500mcd,正向电压2.2V
    - 超亮LED
    - 红色(HE):6,000mcd/980mcd,正向电压2.2V
    - 绿色(HE):1,900mcd/300mcd,正向电压3.3V
    - 黄色(HE):2,100mcd/250mcd,正向电压2.0V
    - 橙色(HE):4,500mcd/110mcd,正向电压2.2V

    3. 产品特点和优势


    - 多样化选择:Q8系列提供了多种颜色和亮度级别的LED,可满足不同应用需求。
    - 高可靠性:通过了IP67认证,适合在各种恶劣环境中使用。
    - 长寿命:100,000小时的使用寿命保证了长期稳定运行。
    - 多种安装方式:提供凸出型、内凹型和齐平型三种前盖样式,适应不同的安装需求。
    - 宽电压范围:支持2VDC到220VAC的宽泛电压范围,适用于不同的电力系统。

    4. 应用案例和使用建议


    Q8系列LED指示灯广泛应用于工业控制、自动化设备、医疗设备、通信设备等领域。例如,在一台自动化机器上,安装Q8系列LED可以作为设备状态指示,使操作员能够快速判断设备是否正常运行。对于高压环境(如110VAC和220VAC),建议使用超亮LED以确保足够的亮度。
    - 使用建议:
    - 确保LED供电电压不超过其额定值的10%,以免降低使用寿命。
    - 安装时注意选用合适的前盖样式,以达到最佳的视觉效果。
    - 对于电阻器的选择,根据所需的电流和LED电压自行计算或咨询厂商。

    5. 兼容性和支持


    Q8系列LED指示灯与大多数标准电气接口兼容,具体接口类型如下:
    - 端子类型:焊盘/快接端子(2.8 x 0.8)、引脚、导线
    - 密封选项:IP67密封
    - 可供选择的颜色:红、绿、黄、蓝、白、橙、超亮红、超亮绿、超亮黄、超亮橙
    - 控制模式:固定光、闪烁光、双色、三色
    APem公司为Q8系列LED指示灯提供全面的技术支持和售后服务,包括产品选型指导、安装技术支持以及故障排除等服务。

    6. 常见问题与解决方案


    - 问题:如何确定所需的LED颜色和亮度?
    - 解决方案:参考产品规格表,选择符合应用需求的颜色和亮度级别。如需进一步指导,可咨询APem公司的技术支持团队。
    - 问题:如何正确焊接快接端子?
    - 解决方案:焊接时推荐使用270°C的焊料温度,保持2秒。避免过高温度导致损坏。
    - 问题:如何选择合适的电阻器?
    - 解决方案:根据所需的电流和LED的正向电压计算所需电阻值。如不确定,请联系APem公司的技术支持团队进行指导。

    7. 总结和推荐


    综上所述,APem Q8系列Ø8mm面板安装式LED指示灯具有高可靠性、长寿命、多样化颜色和亮度选择等显著优点,适用于多种复杂应用环境。建议在选择时根据具体应用场景需求选择合适的颜色、亮度及安装方式。无论是用于工业设备还是家用电器,Q8系列都是一个值得信赖的选择。

Q8P1CXXY12E参数

参数
显示颜色 黄色
视角 100°
透镜类型 散射
Vf-正向电压 12V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售

Q8P1CXXY12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8P1CXXY12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8P1CXXY12E Q8P1CXXY12E数据手册

Q8P1CXXY12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
