首页  >  产品百科  >  QS63XXO12

QS63XXO12

产品分类: 发光二极管
厂牌: APEM

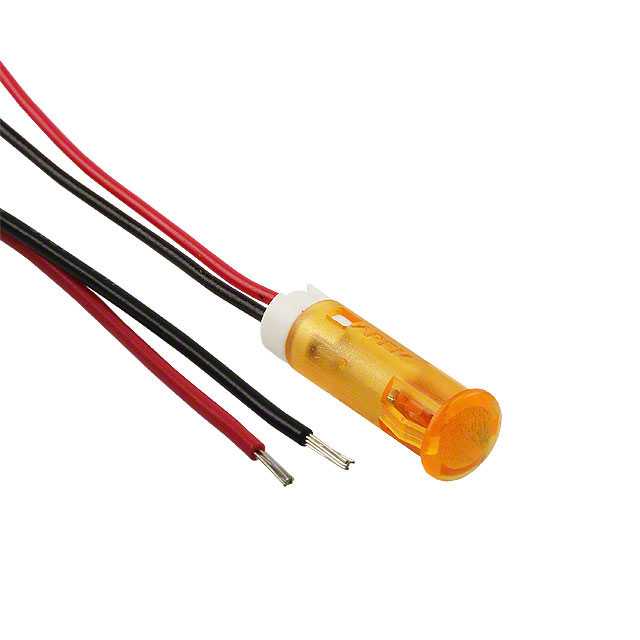

产品描述: APEM 橙色LED面板指示灯, 12V 直流, 20mA, 6mm安装孔径
供应商型号: ET-2450249
供应商: 海外现货
标准整包数: 1

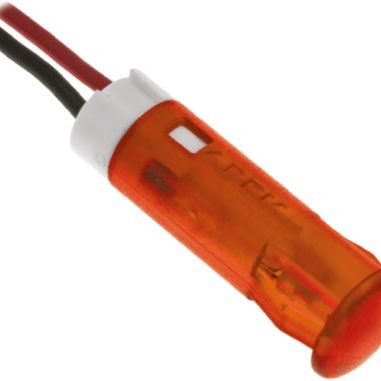

APEM 发光二极管 QS63XXO12

QS63XXO12概述

    # QS 系列嵌入式面板安装 LED 指示灯

    产品简介


    QS 系列嵌入式面板安装 LED 指示灯是一款高性能的照明元件,广泛应用于工业控制、通信设备、家用电器等领域。该系列产品提供多种颜色选择(红、绿、黄、蓝、橙、白)和不同直径尺寸(6mm、8mm、10mm 和 12mm),以满足不同的设计需求。LED 指示灯具有标准亮度和高亮度两种选项,适合室内或强光环境下的显示需求。
    主要功能:
    - 提供清晰的视觉指示信号。
    - 支持直流电压(2VDC 至 220VAC)范围内的多种工作条件。
    - 嵌入式设计无需额外硬件即可完成安装。
    - 可选单色或双色模式,增加灵活性。

    技术参数


    以下是 QS 系列 LED 指示灯的关键技术参数汇总:
    | 参数 | 规格 |

    | 颜色 | 红、绿、黄、蓝、橙、白 |
    | 标准亮度(mcd) | 红:25,绿:20,黄:20,蓝:800,橙:30,白:1200 |
    | 高亮度(mcd) | 红:6000,绿:1200,黄:380,蓝:1600,橙:4100,白:2500 |
    | 正向电压(V) | 红:2.0,绿:2.2,黄:2.1,蓝:3.3,橙:2.0,白:3.3 |
    | 工作电压范围(V) | DC:2-2.5,DC:10.8-13.2,DC:21.6-26.4,DC:25.2-30.8,AC:99-110,AC:207-253 |
    | 工作电流(mA) | 标准:20mA,高亮度:20mA |
    | 逆向电压(V) | 最大 5V |
    | 使用寿命 | ≥100,000 小时 |
    | 工作温度范围(℃) | -30℃ 至 +85℃ |
    | 存储温度范围(℃) | -40℃ 至 +100℃ |

    产品特点和优势


    1. 灵活的设计选择:提供多种颜色和直径尺寸,适应多样化的应用场景。
    2. 高可靠性:使用寿命长,适应宽广的工作温度范围。
    3. 易于安装:采用嵌入式设计,无需额外固定件。
    4. 耐用材质:透镜采用聚碳酸酯材料,符合 UL94V-0 标准,保证安全性。
    5. 多功能性:支持标准亮度和高亮度选项,适用性强。

    应用案例和使用建议


    应用案例
    - 工业控制面板:用于显示设备状态或警报信号。
    - 家用电器:作为电源状态指示灯或故障警告灯。
    - 通信设备:提供网络连接状态或电源指示。
    使用建议
    - 在高亮环境下使用高亮度版本以确保可视性。
    - 根据具体电压需求选择合适的型号,并配置相应电阻。
    - 确保正确连接正负极,避免反接导致损坏。

    兼容性和支持


    - 与标准电子电路板完全兼容。
    - 提供详细的技术文档和支持服务,帮助客户快速集成到项目中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED 不亮 | 检查电源电压是否匹配,确认极性连接正确。 |
    | 光线不均匀 | 检查是否有异物遮挡透镜,清洁表面。 |
    | 工作时间过短 | 确认所选型号是否符合预期电流要求。 |

    总结和推荐


    QS 系列嵌入式面板安装 LED 指示灯凭借其卓越的性能、丰富的功能以及广泛的应用场景,成为众多行业的理想选择。无论是对于需要高可靠性的工业应用还是注重外观设计的消费电子产品,该系列都能提供出色的解决方案。因此,我们强烈推荐这款产品给所有寻求高效、可靠 LED 指示灯的客户。

QS63XXO12参数

参数
视角 30°
透镜类型 扩散
Vf-正向电压 12V
透镜形状 圆形,带凸状顶
波长 -
测试电流 -
显示颜色 橙色
长*宽*高 20.3mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS63XXO12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS63XXO12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS63XXO12 QS63XXO12数据手册

QS63XXO12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.1394 ¥ 51.8781
10+ $ 3.826 ¥ 32.3299
100+ $ 3.2704 ¥ 27.6348
200+ $ 3.1999 ¥ 27.0389
库存: 22
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 51.87
