QS81XXHG220

产品分类: 发光二极管
厂牌: APEM

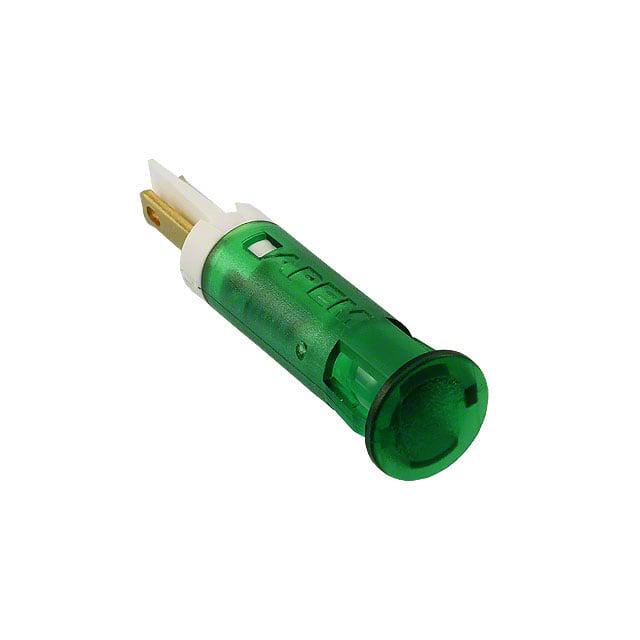

产品描述: APEM 绿色LED面板指示灯, 220V 交流, 3mA, 8mm安装孔径
供应商型号: 2450289
供应商: element14
标准整包数: 1
APEM 发光二极管 QS81XXHG220

QS81XXHG220概述

    QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款适用于多种应用场合的面板安装式指示灯。这类指示灯具有高亮度和标准亮度两种选项,广泛应用于工业控制、自动化设备、家电控制面板等领域。通过精确的颜色和亮度选择,用户可以清晰地获得系统状态的信息反馈。

    技术参数


    以下是QS-Series Snap-in Panel Mount LED Indicators的主要技术规格:
    | 颜色 | 标准亮度(mcd) | 正向电压(V) | 高亮度(mcd) | 正向电压(V) | 工作电压范围(V) | 工作电流(mA) |
    | :: | :: | :: | :: | :: | :: | :: |
    | 红色 | 25 | 2.0 | 6000 | 2.2 | 2至2.5(无电阻器) | 20 |
    | 绿色 | 20 | 2.2 | 1200 | 3.3 | 10.8至13.2 | 20 |
    | 黄色 | 20 | 2.1 | 380 | 2.0 | 21.6至26.4 | 20 |
    | 蓝色 | 800 | 3.3 | 1600 | 3.3 | 25.2至30.8 | 20 |
    | 橙色 | 30 | 2.0 | 4100 | 2.2 | 99至110 | 6 |
    | 白色(透明) | 1200 | 3.3 | 2500 | 3.3 | 207至253 | 3 |
    此外,该产品提供6mm、8mm、10mm和12mm的圆形切割尺寸,采用前板卡入式安装,无需额外硬件。配备有色扩散平透镜,颜色选项包括红、绿、黄、蓝、橙、白(透明)。工作电压范围从2VDC到220VAC。

    产品特点和优势


    - 高亮度与标准亮度选择:根据应用需求提供不同亮度的LED指示灯,确保在各种光线条件下都能清晰显示。
    - 易于安装:前板卡入式设计简化了安装过程,且不需要额外硬件。
    - 广泛的颜色选择:多种颜色可供选择,适应不同的指示需求。
    - 长寿命:100,000小时的使用寿命保证了长期稳定的工作表现。
    - 耐温性强:-30°C至+85°C的宽温度范围使这些指示灯适合各种恶劣环境。

    应用案例和使用建议


    这些指示灯广泛应用于工业控制、自动化设备和家电控制面板等领域。例如,在机械控制系统中,它们可以用来指示设备的运行状态或故障警告。在家电控制面板上,这些指示灯可以帮助用户轻松识别设备的工作状态。
    - 安装建议:由于使用了卡入式安装,因此安装时需注意确保面板厚度在0.8mm至1.6mm之间。同时,为防止短路,安装过程中需要注意连接器的方向。
    - 电流调节建议:由于部分型号在特定电压下需要外部电阻,用户在初次使用时应检查其额定工作电流,并根据需要安装适当的限流电阻。

    兼容性和支持


    QS-Series Snap-in Panel Mount LED Indicators 具有广泛的电压兼容性,从2VDC到220VAC,确保了在多种电气系统中的良好适配性。此外,该产品符合UL496标准,表明其具备优良的安全性。关于具体技术支持和维修服务,可访问APEM官网获取详细信息。

    常见问题与解决方案


    1. 如何选择正确的颜色和亮度等级?
    - 根据应用场景选择合适的颜色和亮度。通常,高亮度版本适合在阳光直射的地方使用。

    2. 为什么安装时需要特别注意接线方向?
    - 不同颜色的接线端子具有不同的极性。例如,金端子表示正极,银端子表示负极。正确连接是保证LED正常工作的关键。

    3. 如何处理指示灯不亮的问题?
    - 首先检查接线是否正确。如果接线正确,检查是否有适当的限流电阻或确认电源电压是否在规定范围内。

    总结和推荐


    总体而言,QS-Series Snap-in Panel Mount LED Indicators凭借其出色的性能、灵活的应用范围及简便的安装方式,在众多同类产品中脱颖而出。无论是用于工业自动化、医疗设备还是家用电器,这些指示灯都将是可靠的选择。强烈推荐给那些寻求高品质、多功能面板指示解决方案的用户。

QS81XXHG220参数

参数
测试电流 -
显示颜色 绿色
视角 45°
透镜类型 散射
Vf-正向电压 220V
透镜形状 圆形,带平顶
波长 -
长*宽*高 28mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS81XXHG220厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS81XXHG220数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS81XXHG220 QS81XXHG220数据手册

QS81XXHG220封装设计

查看详情并下载
Symbol
Footprint
3D Model
