首页  >  产品百科  >  QS103XXHW220

QS103XXHW220

产品分类: 发光二极管
厂牌: APEM

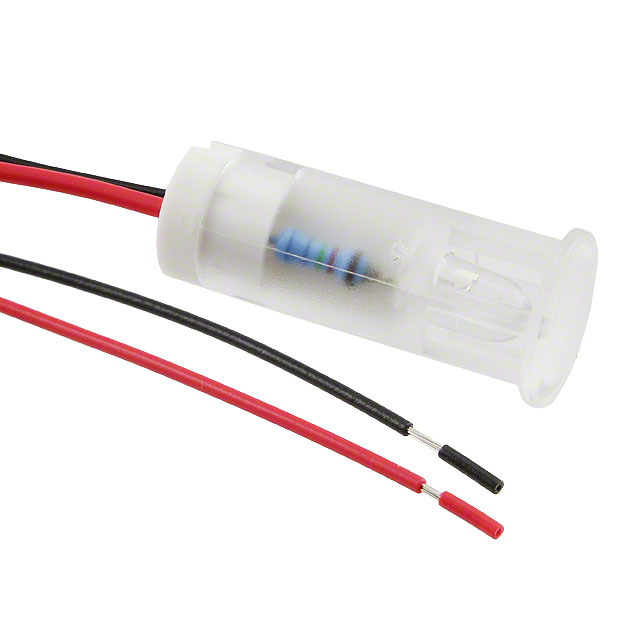

产品描述: APEM 白色LED面板指示灯, 220V 交流, 3mA, 10mm安装孔径
供应商型号: 7864264
供应商: 海外现货
标准整包数: 1

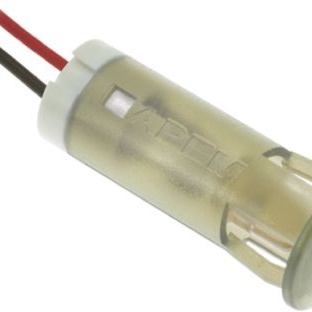

APEM 发光二极管 QS103XXHW220

QS103XXHW220概述

    电子元器件产品技术手册解析
    本文将详细介绍一款新型的Snap-in面板安装式LED指示灯(QS系列),并提供该产品的技术规格、特点和优势、应用场景及建议、兼容性信息以及常见问题与解决方案。

    1. 产品简介


    本款QS系列Snap-in面板安装式LED指示灯主要适用于工业控制面板、机械设备、汽车仪表盘以及其他需要指示信号显示的应用领域。这款LED指示灯提供6 mm、8 mm、10 mm和12 mm四种直径的开孔尺寸选择,适合不同厚度的面板安装需求。它支持标准亮度的散射LED或高亮度LED以适应日光下可视的需求。

    2. 技术参数


    - 工作温度范围: -30°C到+65°C(-22°F到+149°F)
    - 最大反向电压: 5V
    - 寿命: 100,000小时
    - 最大面板厚度: 0.8至1.6毫米
    - 操作电压:
    - 无电阻器时: 2.1至3.3 VDC,最大电流20 mA
    - 6 VDC: 5.4至6.6 VDC,最大电流20 mA
    - 12 VDC: 10.8至13.2 VDC,最大电流20 mA
    - 24 VDC: 21.6至26.4 VDC,最大电流20 mA
    - 28 VDC: 25.2至30.8 VDC,最大电流20 mA
    - 110 VAC(仅适用于QS10和QS12型号): 99至110 VAC,电流6 mA
    - 220 VAC(仅适用于QS10和QS12型号): 207至253 VAC,电流3 mA
    - 发光强度(根据不同颜色有所差异,详细见表)

    3. 产品特点和优势


    - 便捷安装: 采用前面板快拆式安装,无需额外硬件。
    - 长寿命: 高达100,000小时的工作寿命。
    - 适应性强: 支持多种电压输入,适合不同应用场合。
    - 高品质材料: 由模压聚碳酸酯制成,保证长期使用下的稳定性和可靠性。

    4. 应用案例和使用建议


    此款LED指示灯可用于工业控制系统中,作为状态指示、报警信号等用途。对于需要高可见度的场合,推荐使用高亮度LED版本。安装时注意检查面板厚度是否符合要求,确保安装稳固。

    5. 兼容性和支持


    该产品与大多数标准工业面板具有良好的兼容性,适用于各种工业标准接口。制造商提供了详细的安装指导和支持服务,包括技术咨询和故障排除指南,以帮助客户顺利部署和使用产品。

    6. 常见问题与解决方案


    - 问题: 使用过程中出现亮度下降现象。
    - 解决办法: 检查是否超过最大工作电压的10%,避免电压过高导致的寿命缩短;考虑更换为高亮度版本。

    - 问题: 不同批次之间的白光LED亮度和颜色略有不同。
    - 解决办法: 选择同一生产批次的产品,或者与制造商联系寻求专业建议。

    7. 总结和推荐


    总体而言,这款QS系列Snap-in面板安装式LED指示灯凭借其广泛的适用性、长寿命和优良的性能,在工业应用中展现出强大的竞争力。尤其适合那些对视觉指示信号有较高要求的应用场景。根据以上分析,强烈推荐使用该产品。

QS103XXHW220参数

参数
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 白色
视角 45°
透镜类型 扩散
Vf-正向电压 220V
长*宽*高 28.2mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS103XXHW220厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS103XXHW220数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS103XXHW220 QS103XXHW220数据手册

QS103XXHW220封装设计

查看详情并下载
Symbol
Footprint
3D Model
