首页  >  产品百科  >  QS63XXG24

QS63XXG24

产品分类: 发光二极管
厂牌: APEM

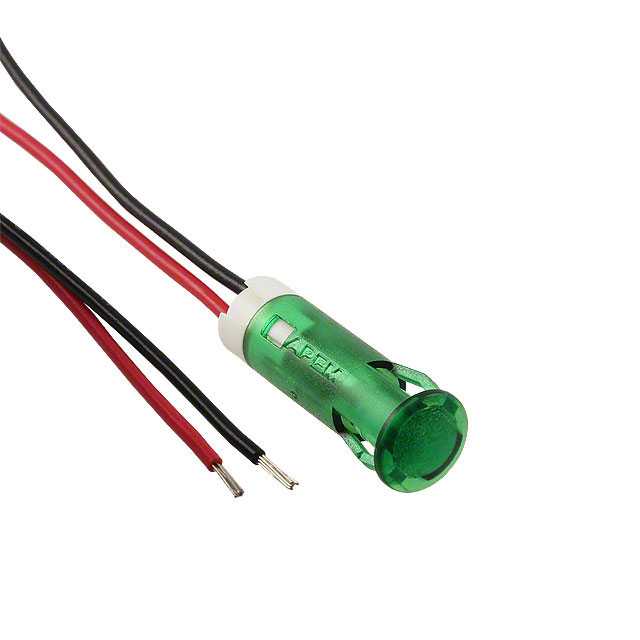

产品描述: APEM 绿色LED面板指示灯, 24V 直流, 20mA, 6mm安装孔径
供应商型号: BN-QS63XXG24
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 QS63XXG24

QS63XXG24概述

    QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一种嵌入式面板安装指示灯,适用于各种应用场合。它们可以提供红、绿、黄、蓝、橙和白色(透明)等多种颜色选择,适合于工业控制面板、家用电器、交通信号系统和其他需要清晰指示的应用场景。这些LED指示灯提供了标准亮度和高亮度选项,以适应不同光照条件下的需求。

    技术参数


    - 亮度与电压:
    - 红色(标准):25 mcd @ 2.0 V
    - 绿色(标准):20 mcd @ 2.2 V
    - 黄色(标准):20 mcd @ 2.0 V
    - 蓝色(标准):800 mcd @ 3.3 V
    - 橙色(标准):30 mcd @ 2.0 V
    - 白色(标准):1200 mcd @ 3.3 V
    - 高亮度(红、绿、黄、蓝、橙、白):6000 mcd @ 2.2 V(红),1200 mcd @ 3.3 V(绿、蓝、橙、白)
    - 工作电压范围:
    - 2VDC(无电阻器)至 220VAC
    - 电流:
    - 红色(标准):20mA
    - 绿色(标准):20mA
    - 黄色(标准):20mA
    - 蓝色(标准):20mA
    - 橙色(标准):6mA
    - 白色(标准):3mA
    - 终端类型:
    - 焊接快插端子(Solder lug/Faston)
    - 6mm(2.0 x 0.5mm)、8mm、10mm、12mm(2.8 x 0.8mm)导线
    - 导线标准长度为200mm
    - 视角:
    - 标准LED:30°
    - 高亮度LED:45°
    - 工作温度范围:
    - 操作温度:-30°C 至 +85°C
    - 存储温度:-40°C 至 +100°C
    - 镜头材料:
    - 聚碳酸酯(UL94V-0)

    产品特点和优势


    - 多样化颜色选择:提供多种颜色(红、绿、黄、蓝、橙、白),满足不同应用场景的需求。
    - 高亮度选项:对于高光照环境,可以选择高亮度版本,确保在任何环境下都能清晰可见。
    - 坚固耐用:采用聚碳酸酯材料制作的镜片和外壳,确保长期使用不易损坏。
    - 简便安装:前面板嵌入式安装无需额外硬件,节省空间且易于安装。
    - 宽泛的工作电压范围:支持从2VDC到220VAC的不同电压输入,适用范围广泛。
    - 双色LED选项:通过连接不同的正负极,可以实现两种不同颜色的交替显示。

    应用案例和使用建议


    - 工业控制面板:在复杂的控制面板上使用红、绿、黄三色LED,可以清晰地表示设备状态。
    - 家庭自动化:白色LED可用于智能家居照明控制,指示灯可以显示设备的运行状态。
    - 交通信号系统:使用红色、黄色和绿色LED来模拟常见的交通信号灯,确保行车安全。
    使用建议:
    - 在安装过程中要确保接线正确,尤其是正负极连接。如需特殊电压,请联系APEM咨询。
    - 为高亮度LED选择合适的驱动电路,避免过高的电流导致损坏。
    - 针对110VAC和220VAC型号,建议使用专门设计的驱动器来延长使用寿命。

    兼容性和支持


    - 兼容性:QS-Series Snap-in Panel Mount LED Indicators 与市面上大多数标准电气控制系统兼容。
    - 支持和服务:APEM 提供详尽的技术文档和客户支持服务,确保用户能够顺利安装和使用产品。

    常见问题与解决方案


    - 问题1:如何安装和接线?
    - 解决方案:请参照产品手册进行安装。焊接时要注意正确的正负极连接,如果使用导线,则按手册提供的规格接线。
    - 问题2:为什么LED亮度不足?
    - 解决方案:检查工作电压是否符合要求。若需高亮度LED,请联系APEM获取相应型号。
    - 问题3:如何处理LED闪烁问题?
    - 解决方案:确认连接的电源是否稳定。不稳定电源可能导致LED闪烁,建议使用稳压电源或咨询APEM的技术支持。

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 在功能、耐用性和易用性方面表现出色,具有非常高的市场竞争力。多种颜色选择、高亮度选项以及简便的安装方式使其成为工业控制面板和家庭自动化应用的理想选择。对于需要在复杂环境中提供清晰指示的应用,我们强烈推荐使用这款产品。

QS63XXG24参数

参数
透镜类型 扩散
Vf-正向电压 24V
透镜形状 圆形,带凸状顶
波长 -
测试电流 -
显示颜色 绿色
视角 30°
长*宽*高 20.3mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS63XXG24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS63XXG24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS63XXG24 QS63XXG24数据手册

QS63XXG24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.662 ¥ 22.7069
100+ $ 2.5047 ¥ 21.3651
500+ $ 2.3595 ¥ 20.1265
1000+ $ 2.1901 ¥ 18.6816
库存: 42
起订量: 36 增量: 0
交货地:
最小起订量为:10
合计: ¥ 227.06
