QH22L28RC

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 红色面板指示灯, 12 → 24V 直流, 20mA, IP67, 22.2mm安装孔径
供应商型号: 679-3859-ND
供应商: Digi-Key
标准整包数: 1

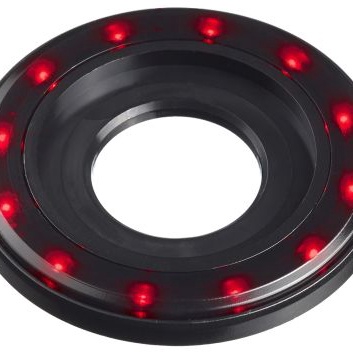

APEM 发光二极管 QH22L28RC

QH22L28RC概述

    电子元器件产品技术手册

    产品简介


    本产品为QH系列的指示灯模块,具有多种颜色配置选项(单色、双色、RGB)。这些指示灯广泛应用于各种工业设备、控制系统和其他需要可视化反馈的应用场景。它们通过提供清晰可见的视觉信号来增强操作员对设备状态的认知。

    技术参数


    - 最大反向电压:5 VDC
    - 使用寿命:50,000小时
    - 单色PCB:12个LED
    - 双色PCB:12个LED,每种颜色6个(交替放置)
    - RGB颜色PCB:12个LED
    - 机身材料:聚碳酸酯(PC)
    - 镜片材料:聚碳酸酯(PC)
    电气特性
    - 工作电压范围:12VDC至24VDC
    - 操作电流:4.2mA至20mA(所有类型)
    - 典型正向电压(红色):2.0V
    - 典型正向电压(绿色):3.1V
    - 典型正向电压(黄色):2.0V
    - 典型正向电压(蓝色):3.1V
    - 典型正向电压(白色):3.1V

    产品特点和优势


    - 防护等级:面板密封达到IP67标准,符合EN60529:1992标准。
    - 电磁兼容性:辐射场测试频率范围为80MHz-2.7GHz时,具有100V/m的抗干扰能力;电磁辐射测试符合EN61000-6-4:2011,Class B标准。
    - 静电放电:符合EN61000-4-2标准,能够承受最高±15kV的静电放电。
    - 工作温度范围:-30°C至+70°C(-22°F至+158°F)。

    应用案例和使用建议


    QH系列指示灯广泛应用于紧急停止开关、控制面板和其他需要实时反馈的系统中。例如,在工业环境中,这种指示灯可以用于监控机器的状态,如过载警告、电源状态等。根据实际需求,建议客户选择合适的安装尺寸,并确保供电电压正确,以避免电流过高导致LED损坏。同时,对于需要全色域显示的应用(如RGB),建议客户提供外部微控制器驱动。

    兼容性和支持


    QH系列指示灯设计兼容Ø16、Ø19和Ø22毫米的面板切割尺寸。该产品还特别提供了Ø22毫米的加大型版本,方便集成到APEM的紧急停止开关系列中。此外,制造商提供了详细的电路图指导安装,并支持自定义线长服务。

    常见问题与解决方案


    1. 问题:LED亮度不均匀。
    - 解决办法:检查是否所有LED都正确连接,并确认使用的电压和电流符合规格要求。如有必要,更换损坏的LED组件。
    2. 问题:接收到的产品与预期颜色不符。
    - 解决办法:核实订购型号是否为指定的颜色版本。白光LED可能存在批次间的色彩差异,属于正常现象。
    3. 问题:安装过程中发现难以安装。
    - 解决办法:确认面板切割尺寸符合推荐规格,并按照安装指南进行操作。

    总结和推荐


    综上所述,QH系列指示灯以其卓越的耐用性、广泛的适用范围和高可靠性成为市场上的一款优质产品。无论是工业自动化还是消费电子产品,该系列产品都能提供出色的性能表现。强烈推荐给需要高性能、高稳定性的用户。

QH22L28RC参数

参数
视角 -
透镜类型 透明
Vf-正向电压 2V
透镜形状 圆形,带圆顶环
波长 -
测试电流 -
显示颜色 红色
长*宽*高 5.5mm(长度)
安装方式 导线安装,面板安装
零件状态 在售

QH22L28RC厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QH22L28RC数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QH22L28RC QH22L28RC数据手册

QH22L28RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.024 ¥ 201.0509
10+ $ 19.1734 ¥ 160.4577
100+ $ 16.3624 ¥ 136.933
500+ $ 15.1445 ¥ 126.7407
库存: 34
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 201.05
