首页  >  产品百科  >  QS121XXHO220

QS121XXHO220

产品分类: 发光二极管
厂牌: APEM

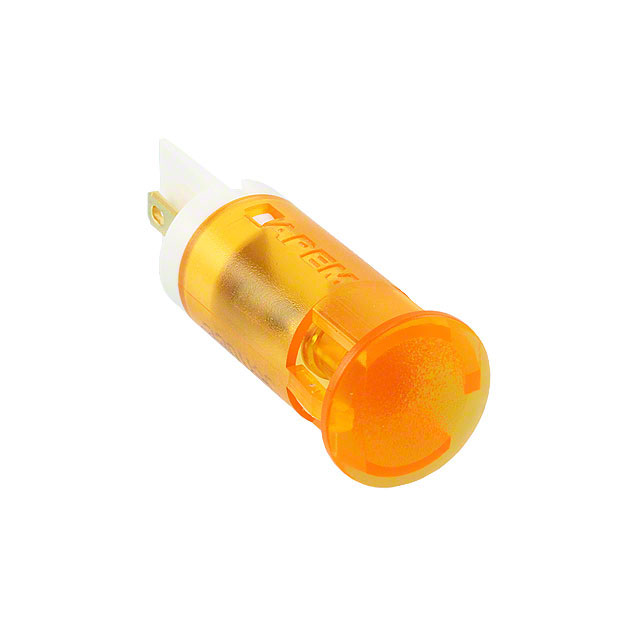

产品描述: APEM 橙色LED面板指示灯, 220V 交流, 3mA, 12mm安装孔径
供应商型号: 7864375
供应商: 海外现货
标准整包数: 1

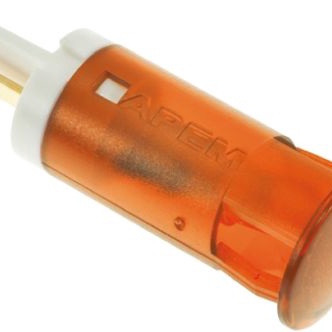

APEM 发光二极管 QS121XXHO220

QS121XXHO220概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款高性能的面板安装式指示灯,适用于各种工业控制、仪表盘和自动化系统中。这些指示灯采用标准LED或高亮度LED,提供多种颜色选择,具有良好的色彩一致性和较长的工作寿命。这些指示灯具备不同直径(6mm、8mm、10mm和12mm)的孔径尺寸,能够适应不同的安装需求。

    2. 技术参数


    | 颜色 | 标准亮度 (mcd) | 正向电压 (V) | 高亮度 (mcd) | 正向电压 (V) | 工作电压范围 (VDC/VAC) | 工作电流 (mA) |
    ||
    | 红色 | 25 | 2.0 | 6000 | 2.2 | 2VDC (无电阻) / 1.8-2.5VDC | 20 |
    | 绿色 | 20 | 2.2 | 1200 | 3.3 | 12VDC / 10.8-13.2VDC | 20 |
    | 黄色 | 20 | 2.1 | 380 | 2.0 | 24VDC / 21.6-26.4VDC | 20 |
    | 蓝色 | 800 | 3.3 | 1600 | 3.3 | 28VDC / 25.2-30.8VDC | 20 |
    | 橙色 | 30 | 2.0 | 4100 | 2.2 | 110VAC / 99-110VAC | 6 |
    | 白色 | 1200 | 3.3 | 2500 | 3.3 | 220VAC / 207-253VAC | 3 |
    其他技术参数:
    - 孔径尺寸:6mm、8mm、10mm 和 12mmØ
    - 安装方式:前面板卡扣安装,无需额外硬件
    - 透镜材料:彩色扩散平透镜
    - 材质:外壳和透镜均为聚碳酸酯(UL94V-0认证)
    - 终端:焊片/快插终端(镀金/镀银)、黄铜;电线(24AWG/22AWG),PVC材质(UL1061认证)
    - 最大反向电压:5V
    - 视角:标准LED为30°,高亮度LED为45°
    - 寿命:10万小时
    - 操作温度范围:-30°C至+85°C
    - 储存温度:-40°C至+100°C

    3. 产品特点和优势


    - 多样化颜色选择:包括红色、绿色、黄色、蓝色、橙色和白色,满足不同的指示需求。
    - 高亮度LED:尤其适合白天光线较强的环境下使用,保证指示清晰可见。
    - 简便安装:采用前面板卡扣安装方式,无需额外工具和固定件。
    - 长寿命设计:10万小时的工作寿命,减少维护成本。
    - 宽电压范围:支持2VDC至220VAC的工作电压,适应多种电源环境。

    4. 应用案例和使用建议


    - 应用案例:
    - 在工厂自动化系统中用于状态显示。
    - 在医疗设备中作为操作状态指示。
    - 在家用电器如空调、洗衣机等中作为运行状态指示。
    - 使用建议:
    - 根据应用环境选择合适的颜色和亮度。
    - 对于高亮度LED指示灯,确保有足够的电源供应以保持稳定运行。
    - 对于低电压应用(如2VDC),需外接适当的电阻来限流。
    - 若需特殊功能(如闪烁LED),请咨询制造商定制。

    5. 兼容性和支持


    - 兼容性:与其他标准电气接口兼容,可以方便地集成到现有的控制系统中。
    - 支持和服务:APEM公司提供全面的技术支持,包括产品选型、安装指导和售后维护。

    6. 常见问题与解决方案


    - 问题1:安装时出现松动现象。
    - 解决方案:检查安装孔径尺寸是否匹配,确保正确安装并锁紧。

    - 问题2:LED亮度不均匀。
    - 解决方案:确认供电电压稳定,适当调整供电电压,若仍然存在问题可更换新的指示灯。

    - 问题3:长时间使用后LED亮度下降。
    - 解决方案:考虑到LED的寿命限制,定期检查和更换老化的指示灯,确保系统的可靠运行。

    7. 总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 以其出色的性能、广泛的适用性和简便的安装方式,在多个行业中得到广泛应用。无论是在工业自动化、医疗设备还是家用电器领域,都能提供可靠的状态指示功能。强烈推荐选用此系列产品,以满足您对高效、耐用和多功能指示灯的需求。

QS121XXHO220参数

参数
显示颜色 橙色
视角 45°
透镜类型 扩散
Vf-正向电压 220V
透镜形状 圆形,带平顶
波长 -
测试电流 -
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS121XXHO220厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS121XXHO220数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS121XXHO220 QS121XXHO220数据手册

QS121XXHO220封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 65.2182
25+ ¥ 61.9369
50+ ¥ 60.0462
100+ ¥ 58.7609
400+ ¥ 57.4863
库存: 18
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 65.21
