Q8P1BXXY110E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 110V 圆形,带圆顶 扩散 黄色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: Q8P1BXXY110E
供应商: Master
标准整包数: 5
APEM 发光二极管 Q8P1BXXY110E

Q8P1BXXY110E概述

    高品质电子元器件产品技术手册解析

    1. 产品简介

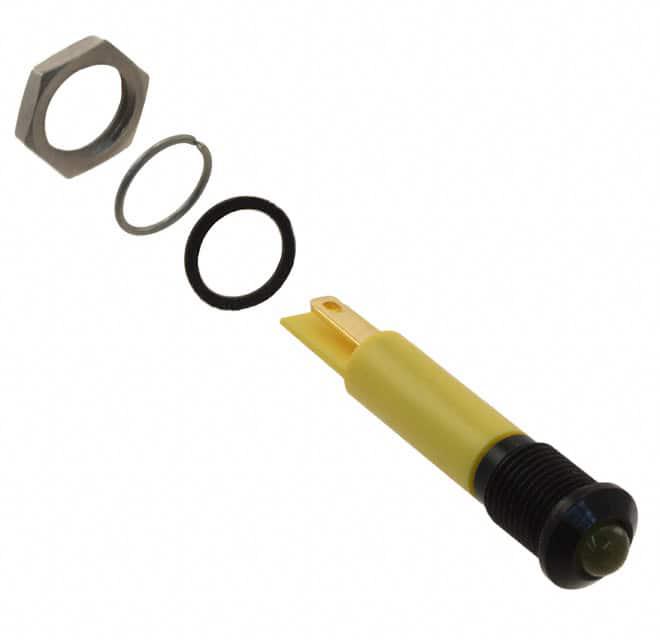

    本系列为 Q8系列 8毫米面板安装式LED指示灯,专为工业控制、仪表显示和通用设备状态监控设计。该系列产品采用高品质镀铬黄铜前圈(亮铬、黑铬或哑光灰)和模塑聚碳酸酯后座组合,提供耐用的密封性能和灵活的安装方式。这些LED指示灯支持多种颜色选择,并且具备独特的亮度和视角调节功能,广泛应用于医疗设备、通信系统、电力自动化和家用电器等领域。

    2. 技术参数


    | 参数名称 | 规格范围 |

    | 最大反向电压 | 5 V |
    | 视场角 | 30°至100°(依型号而定) |
    | 寿命预期 | 10万小时 |
    | 扭矩 | 20至25 cNm |
    | 面板厚度 | 最大7 mm |
    | 工作温度范围 | -30°C至+65°C(后塑料体)
    -40°C至+85°C(后环氧体) |
    | 发光强度(标准LED) | HE红:5000 mcd
    绿:10000 mcd
    黄:4000 mcd
    蓝:2200 mcd
    白:2500 mcd
    橙:4000 mcd |
    | 超亮LED发光强度 | HE红:6000 mcd
    绿:1900 mcd
    黄:1600 mcd
    橙:2400 mcd |
    | 驱动电压范围 | 0.2 V至30.8 V DC 或 AC |
    注:具体型号可参考标准色码表。

    3. 产品特点和优势


    - 耐用材料:镀铬黄铜和聚碳酸酯材料确保长期使用中的可靠性。
    - 多功能选项:支持平面、内凹、齐平三种安装样式,适配多种应用场景。
    - 多样化色彩组合:红、绿、黄、蓝、白、橙以及双色(红绿、红黄)和三色(红绿黄)可供选择。
    - 高密封等级:IP67防护等级(EN60529),满足恶劣环境要求。
    - 高亮度选项:可选Hyper Bright(超亮)和Super Bright(极亮)LED组件,适用于需要更大光强的场景。
    - 便捷安装:提供焊接引脚、快接端子、引线等多种连接方式。

    4. 应用案例和使用建议


    典型应用场景:
    - 工业自动化设备的运行状态指示。
    - 医疗设备中的警报灯功能。
    - 家电设备上的电源和模式指示灯。
    使用建议:
    - 在需要长寿命的环境中优先选用Tri-color三色LED模块,可根据需求切换红绿、红黄或黄色灯光。
    - 对于高压(如110V AC或220V AC)环境,推荐使用Hyper Bright版本以增强亮度稳定性。
    - 若需在特殊环境(如低温或高温)下使用,应选择环氧后座以提高耐受温度。

    5. 兼容性和支持


    - 兼容性:产品支持与各种工业控制器、面板开关和PLC接口的无缝集成。
    - 支持服务:制造商提供完整的技术文档下载及在线客服咨询,确保客户快速解决问题。此外,用户可通过授权分销商(如Mouser Electronics)轻松获取库存信息和购买渠道。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | LED指示灯亮度不足 | 检查电压是否符合规格,必要时更换为超亮或极亮版本。 |
    | 连接不稳定 | 确保焊接牢固,避免过度弯折连接引脚。 |
    | 指示灯无法正常切换颜色 | 检查连接端子极性是否正确,确认外部电路无短路现象。|

    7. 总结和推荐


    Q8系列LED指示灯以其高亮度、长寿命、灵活配置和多样化的功能选项,在工业及消费电子领域表现出显著优势。其出色的耐用性和易用性使其成为各类应用的理想选择。对于需要稳定、可靠LED指示解决方案的客户,我们强烈推荐此系列。
    以上内容基于提供的技术手册进行了全面梳理与提炼,旨在帮助用户快速了解Q8系列LED指示灯的核心优势及应用细节。如果您有任何进一步的需求或疑问,请随时联系我们的技术支持团队!

Q8P1BXXY110E参数

参数
视角 100°
透镜类型 扩散
Vf-正向电压 110V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 黄色
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q8P1BXXY110E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8P1BXXY110E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8P1BXXY110E Q8P1BXXY110E数据手册

Q8P1BXXY110E封装设计

查看详情并下载
Symbol
Footprint
3D Model
