QS101XXHB220

产品分类: 发光二极管
厂牌: APEM

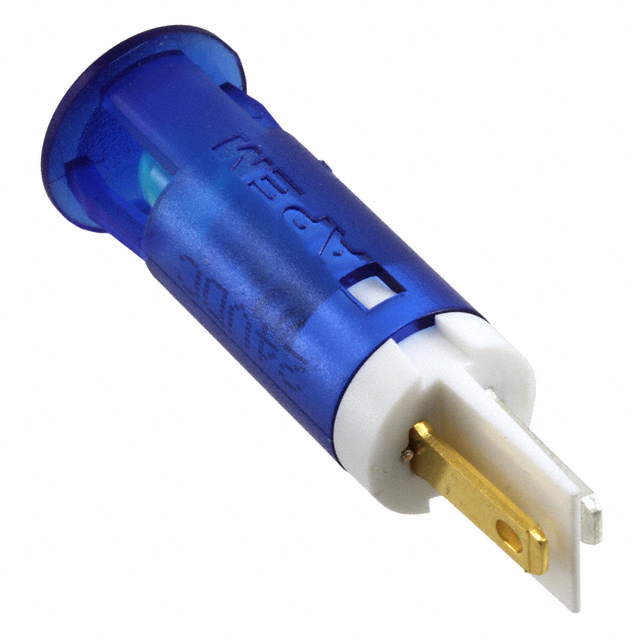

产品描述: APEM 蓝色LED面板指示灯, 220V 交流, 3mA, 10mm安装孔径
供应商型号: N-QS101XXHB220
供应商: 云汉优选
标准整包数: 1
APEM 发光二极管 QS101XXHB220

QS101XXHB220概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款由Apem制造的高质量面板安装式LED指示灯。这些指示灯采用嵌入式安装设计,无需额外硬件即可固定在前面板上。它们适用于多种颜色和电压范围,包括红色、绿色、黄色、蓝色、橙色和白色(透明)。这些指示灯具备标准亮度和高亮度选项,能够满足各种不同的应用需求。

    2. 技术参数


    | 参数 | 规格 |

    | 颜色 | 红色、绿色、黄色、蓝色、橙色、白色(透明) |
    | 标准亮度 | 25 mcd (红)、20 mcd (绿)、20 mcd (黄)、800 mcd (蓝)、30 mcd (橙)、1200 mcd (白) |
    | 高亮度 | 6000 mcd (红)、1200 mcd (绿)、380 mcd (黄)、1600 mcd (蓝)、4100 mcd (橙)、2500 mcd (白) |
    | 正向电压 (V) | 标准亮度:红 2.0 V、绿 2.2 V、黄 2.1 V、蓝 3.3 V、橙 2.0 V、白 3.3 V |
    | 高亮度 | 红 2.2 V、绿 3.3 V、蓝 3.3 V、橙 2.2 V、白 3.3 V |
    | 操作电压 (V) | 2VDC (无电阻)、1.8至2.5VDC、10.8至13.2VDC、21.6至26.4VDC、25.2至30.8VDC、99至110VAC、207至253VAC |
    | 操作电流 (mA) | 20 mA (红、绿、黄、蓝)、6 mA (橙)、3 mA (白) |
    | 接线方式 | 焊接引脚、Faston端子、导线 (标准长度200mm) |
    | 镜片材料 | 聚碳酸酯 (UL94V-0) |
    | 应用尺寸 | 6mm、8mm、10mm 和 12mm 直径切口 |
    | 最大反向电压 | 5V |
    | 视角 (度) | 标准亮度:30°、高亮度:45° |
    | 使用寿命 | 100,000 小时 |
    | 工作温度范围 | -30°C 至 +85°C |
    | 存储温度 | -40°C 至 +100°C |
    | 面板厚度 | 0.8mm (0.031") - 1.6mm (0.062") |

    3. 产品特点和优势


    - 易于安装:前方面板嵌入式安装,无需额外硬件,简化安装过程。
    - 耐用性高:使用寿命长达100,000小时,确保长期可靠运行。
    - 适应性强:广泛的工作电压范围(2VDC - 220VAC),适合不同应用需求。
    - 高亮度选项:提供高亮度选项,适合强光环境下使用。
    - 双色选项:可选择双色LED,通过改变供电极性显示不同颜色。
    - 认证标志:UL496 认证,确保产品质量和安全标准。

    4. 应用案例和使用建议


    这些指示灯广泛应用于各种工业控制面板、家用电器、医疗设备等领域。例如,在工厂自动化系统中,可以用于实时监控生产状态;在家电产品中,可用于指示设备的运行状态。
    使用建议:
    - 在连接电源之前,确认指示灯的工作电压和电流,确保不超出其额定值。
    - 对于需要高亮度的应用场景,建议使用高亮度LED型号。
    - 在设计电路时,注意合理配置电阻以避免过流损坏LED。

    5. 兼容性和支持


    这些指示灯适用于各种标准接线方式,包括焊接引脚、Faston端子和导线。此外,Apem提供了广泛的技术支持和维护服务,确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | LED 不亮 | 检查供电电压是否正确,确认LED与电源极性匹配。 |
    | LED 亮度不足 | 更换为高亮度LED型号,调整电路中的电阻值。 |
    | 寿命短 | 检查工作环境温度,避免长时间过热运行。 |
    | 安装困难 | 确保切口尺寸符合要求,正确安装面板。 |

    7. 总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators凭借其易于安装、高耐用性、广泛应用范围和多样的配置选项,成为市场上的一款优质产品。其高亮度和双色选择使其在复杂环境中表现出色。因此,我们强烈推荐这些指示灯作为各种应用的理想选择。
    如有更多疑问或需要技术支持,请联系 Apem 官方网站或其销售子公司和分销商。

QS101XXHB220参数

参数
测试电流 -
显示颜色 蓝色
视角 45°
透镜类型 扩散
Vf-正向电压 220V
透镜形状 圆形,带平顶
波长 -
长*宽*高 28.2mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS101XXHB220厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS101XXHB220数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS101XXHB220 QS101XXHB220数据手册

QS101XXHB220封装设计

查看详情并下载
Symbol
Footprint
3D Model
