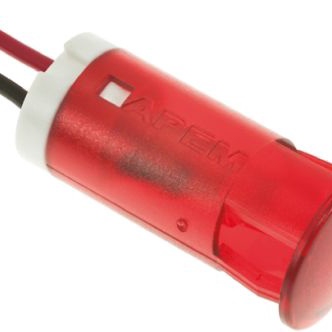

QS123XXR12

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 红色LED面板指示灯, 12V 直流, 20mA, 12mm安装孔径
供应商型号: 642-QS123XXR12
供应商: Mouser
标准整包数: 1
APEM 发光二极管 QS123XXR12

QS123XXR12概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款专为面板安装设计的指示灯,适用于各种工业控制和自动化系统。这类LED指示灯具有多种颜色选择(红、绿、黄、蓝、橙、白),能够满足不同应用场合的需求。主要功能包括亮度调节和多电压范围操作,使其广泛应用于机器控制面板、电气控制系统和交通信号设备等领域。

    2. 技术参数


    - 电压范围:
    - 低电压版本:2VDC - 28VDC
    - 高电压版本:110VAC - 220VAC
    - 电流:
    - 低亮度:20mA
    - 高亮度:20mA(部分型号)
    - 特殊型号:3mA 或 6mA
    - 颜色及亮度:
    - 红色:标准亮度 25 mcd,高亮度 6000 mcd
    - 绿色:标准亮度 20 mcd,高亮度 1200 mcd
    - 黄色:标准亮度 20 mcd,高亮度 380 mcd
    - 蓝色:标准亮度 800 mcd,高亮度 1600 mcd
    - 橙色:标准亮度 30 mcd,高亮度 4100 mcd
    - 白色:标准亮度 1200 mcd,高亮度 2500 mcd
    - 工作温度:
    - 工作温度范围:-30°C 到 +85°C
    - 存储温度范围:-40°C 到 +100°C
    - 安装尺寸:
    - 切口尺寸:6mm, 8mm, 10mm 和 12mm 直径
    - 使用寿命:
    - 预期寿命:100,000 小时
    - 反向电压:
    - 最大反向电压:5V

    3. 产品特点和优势


    - 高可靠性:使用寿命长达100,000小时,适应各种严苛的工作环境。
    - 宽电压范围:可以同时满足低电压和高电压的应用需求。
    - 高亮度选择:提供标准亮度和高亮度选项,适合不同亮度要求的应用场合。
    - 易于安装:前面板插接安装,无需额外硬件,安装简单快捷。
    - 多功能配置:提供单色、双色LED选项,以满足多样化的指示需求。

    4. 应用案例和使用建议


    - 机器控制面板:常用于工业控制面板的指示灯,如监控系统、人机界面(HMI)等。建议根据实际应用场景选择合适的电压等级和颜色,确保系统的稳定运行。
    - 电气控制系统:用于显示电气系统的状态和故障报警,例如断路器、继电器等。建议将LED与相应的电阻器一起使用,确保符合所需的电流和电压要求。
    - 交通信号设备:用于交通信号灯和指示牌,确保在不同环境条件下都能清晰可见。建议在极端环境下使用高亮度LED,提高能见度和可靠性。

    5. 兼容性和支持


    - 兼容性:与现有的电气控制系统和面板安装标准高度兼容,方便集成到现有系统中。
    - 厂商支持:提供全面的技术支持和售后服务,包括安装指南、使用说明和技术咨询等,确保客户能够高效、准确地使用产品。

    6. 常见问题与解决方案


    - Q: LED无法点亮怎么办?
    - A: 检查电路连接是否正确,确认正负极连接无误;检查是否需要添加适当的电阻器;确认电压和电流是否符合LED的规格。
    - Q: LED亮度不足怎么办?
    - A: 检查是否选择了标准亮度而非高亮度型号;确认电源电压是否满足要求;检查连接的电路是否有问题。
    - Q: LED在高温环境下失效怎么办?
    - A: 使用高温环境下可工作的型号;确保散热良好;降低工作电流,减少发热。

    7. 总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 在多个方面表现出色,拥有广泛的适用范围和优异的技术指标,是一款值得推荐的高性能LED指示灯产品。无论是用于工业控制还是交通信号,该系列产品都能够提供可靠且高效的指示功能。总体而言,该系列产品的优良品质和多功能配置使其成为市场上极具竞争力的产品之一,强烈推荐给需要高质量LED指示灯的应用场景。

QS123XXR12参数

参数
显示颜色 红色
视角 30°
透镜类型 散射
Vf-正向电压 12V
透镜形状 圆形,带平顶
波长 -
测试电流 -
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS123XXR12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS123XXR12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS123XXR12 QS123XXR12数据手册

QS123XXR12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.9 ¥ 58.305
10+ $ 4.73 ¥ 39.9685
50+ $ 4.0068 ¥ 33.8575
100+ $ 3.6396 ¥ 30.7546
500+ $ 3.1605 ¥ 26.7062
1000+ $ 2.9295 ¥ 24.7543
库存: 50
起订量: 1 增量: 1
