QS103XXR24

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 红色LED面板指示灯, 24V 直流, 20mA, 10mm安装孔径
供应商型号: ET-2450324
供应商: 海外现货
标准整包数: 1

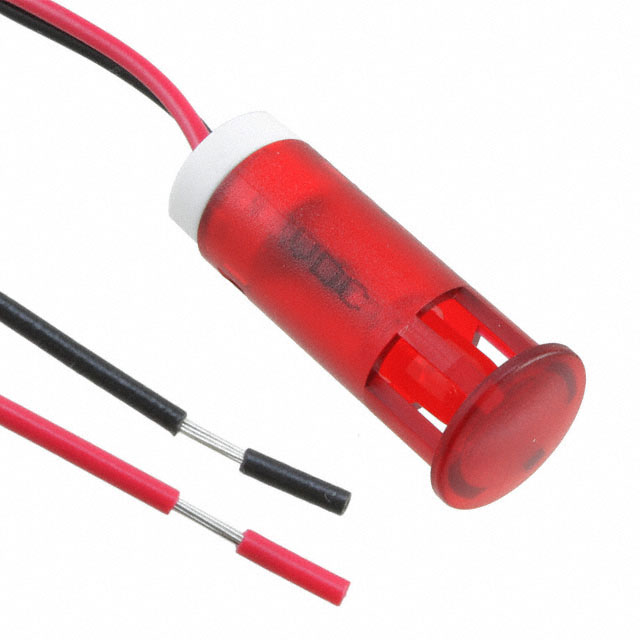

APEM 发光二极管 QS103XXR24

QS103XXR24概述

    QS-Series Snap-in Panel Mount LED Indicators 技术手册解析

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是由APEM公司生产的一系列嵌入式面板安装LED指示灯,适用于多种工业及消费电子设备。该系列产品提供红、绿、黄、蓝、橙、白(透明)等多种颜色选择,满足不同视觉效果需求。LED指示灯具有标准亮度和高亮度两种型号,适合室内和户外使用。这些指示灯广泛应用于机械设备、仪表盘、自动化控制系统以及消费电子产品等领域。

    技术参数


    以下是QS-Series的主要技术规格:
    | 参数 | 标准LED | 高亮度LED |
    |
    | 色彩 | 红、绿、黄、蓝、橙、白 | 同上 |
    | 发光强度(mcd) | 25~2000 | 6000~2500 |
    | 正向电压(V) | 2.0~3.3 | 2.2~3.3 |
    | 工作电压范围(VDC/VAC)| 2~220 | 10.8~253 |
    | 工作电流(mA) | 3~20 | 6~20 |
    | 视角(°) | 30 | 45 |
    其他技术特性包括:
    - 最大反向电压:5V
    - 使用寿命:100,000小时
    - 工作温度范围:-30°C 至 +85°C
    - 储存温度范围:-40°C 至 +100°C
    - 外壳材料:聚碳酸酯(UL94V-0)
    - 接线方式:焊接脚、快接端子或导线

    产品特点和优势


    1. 安装便捷:采用前插式设计,无需额外固定装置即可完成安装。
    2. 耐用性强:外壳采用阻燃等级高的聚碳酸酯材料制成,确保长时间稳定运行。
    3. 多样化配置:提供多种尺寸孔径(6mm至12mm),适应不同厚度面板的需求;支持单色、双色及高亮度选项。
    4. 宽泛的应用场景:从低压直流到高压交流电源均能正常工作,特别适合复杂供电条件下的应用场合。

    应用案例和使用建议


    在机械设备监控系统中,可以利用QS-Series作为状态显示单元来指示机器运行状态。例如,在自动化生产线中设置一个绿色LED表示正常运转,红色LED表示故障停机。根据实际需要调整连接方式(如焊接脚、快接端子等),并合理选用合适的电流限流电阻值以延长使用寿命。
    对于户外环境,则推荐选用高亮度版本以保证即使在强烈日光下也能清晰可见。同时注意保持良好的散热条件,避免因过热导致性能下降。

    兼容性和支持


    QS-Series系列产品与其他标准电气元件具有良好兼容性,可直接替换传统型号而不需更改电路布局。APEM公司为客户提供全面的技术支持服务,包括但不限于产品选型指导、安装培训以及售后维修保养等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 指示灯无法点亮 | 检查电源连接是否正确,确认极性无误;检查电阻值是否符合要求 |
    | 光亮度不足 | 更换高亮度版本或者增加外部光源辅助照明 |
    | 寿命短 | 确保工作环境符合规定范围,定期清洁表面灰尘 |

    总结和推荐


    综上所述,QS-Series Snap-in Panel Mount LED Indicators凭借其卓越的设计理念、丰富的功能特性和广泛的适用性,在众多行业中展现出了强大的竞争力。无论是从性价比还是长期使用角度来看,这都是一款值得信赖的选择。因此,我们强烈推荐此款产品用于各种需要高质量LED指示灯的应用场合。如果您有任何疑问或需求进一步定制开发,请随时联系APEM官方客服获取帮助。

QS103XXR24参数

参数
视角 30°
透镜类型 散射
Vf-正向电压 24V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 红色
长*宽*高 28.2mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS103XXR24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS103XXR24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS103XXR24 QS103XXR24数据手册

QS103XXR24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.8766 ¥ 58.1073
10+ $ 4.7571 ¥ 40.1977
50+ $ 4.6609 ¥ 39.3846
100+ $ 3.654 ¥ 30.8763
500+ $ 3.2442 ¥ 27.4131
1000+ $ 3.0171 ¥ 25.4943
库存: 52
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 58.1
直接购买
加入购物车
