Q6P1BXXG24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2.2V 圆形,带圆顶 扩散 绿色 焊接安装,面板安装 3mm*3mm*3mm
供应商型号: Q6P1BXXG24E
供应商: Master
标准整包数: 5
APEM 发光二极管 Q6P1BXXG24E

Q6P1BXXG24E概述


    产品简介

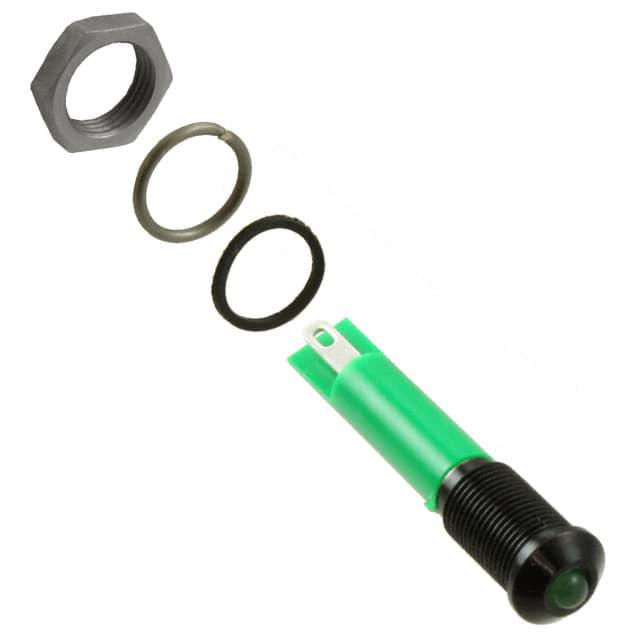

    本产品为6mm直径面板安装型LED指示灯,适用于各种工业和消费电子设备中作为状态指示和信号显示。采用镀铜黄铜前框,表面可选择亮铬、黑色铬或亚光灰色,后壳为注塑聚碳酸酯材质。这些LED指示灯具有高可靠性、长寿命和良好的环境适应性等特点,广泛应用于仪表盘、工业控制设备、家用电器及通信设备等领域。

    技术参数


    - 基本参数:
    - 最大反向电压:5V
    - 视角:30°~100°(根据型号不同)
    - 使用寿命:100,000小时
    - 扭矩:4cNm(根据选项)
    - 电气特性:
    - 操作电压范围(所有类型):
    - 无电阻:1.8~3.3VDC
    - 6VDC:5.4~6.6VDC
    - 12VDC:10.8~13.2VDC
    - 24VDC:21.6~26.4VDC
    - 28VDC:25.2~30.8VDC
    - 额定操作电流:最大20mA
    - 工作环境:
    - 后塑料外壳:储存温度范围-30°C~+65°C(-22°F~+149°F)
    - 后环氧外壳:储存温度范围-40°C~+85°C(-40°F~+185°F)

    产品特点和优势


    - IP67密封选项:符合EN60529标准,确保在恶劣环境下仍能正常工作。
    - 不同颜色LED选项:提供红色、绿色、黄色、蓝色、白色、橙色等不同颜色选择,满足不同应用需求。
    - 多种封装方式:提供焊接引脚、针脚、导线等多种终端形式,便于集成到各种电路设计中。
    - 超亮LED选项:对于需要高亮度的应用,如汽车仪表盘和户外设备,提供了超亮LED选项,显著提高视觉效果。

    应用案例和使用建议


    - 应用案例:
    - 在汽车仪表盘中用于显示车速、油量和发动机状态。
    - 在家用电器如洗衣机和微波炉上显示电源状态和运行模式。

    - 使用建议:
    - 选择适当的LED颜色以匹配特定的应用场景,如绿色常用于表示“正常”状态。
    - 确保正确安装并接线,以避免过压导致的损坏。对于需要更高电压的应用,用户需要额外提供合适的电阻以保护LED。

    兼容性和支持


    - 兼容性:该产品可以方便地与其他电子组件和设备进行集成,无需额外修改或调整。
    - 技术支持:制造商提供详细的技术文档和支持服务,包括安装指南、维护手册和故障排除指南,确保用户能够顺利使用。

    常见问题与解决方案


    - 问题1:LED亮度不足
    - 解决方案:检查供电电压是否在额定范围内。若电压过高或过低,都会影响LED的亮度。如果需要更高的亮度,可以选择超亮或超高亮LED型号。
    - 问题2:安装时出现脱落
    - 解决方案:确认选用正确的扭矩,避免安装过程中施加过大的压力。同时,选择合适的固定材料以增强机械稳定性。
    - 问题3:接线错误导致LED无法点亮
    - 解决方案:仔细核对接线图,确保正负极连接正确。如果是双色LED,还需注意极性的反转会影响颜色变化。

    总结和推荐


    这款6mm直径面板安装型LED指示灯具备卓越的性能和广泛的应用范围,无论是工业还是消费电子产品中都能发挥出色的作用。其高可靠性、长寿命和多样的终端形式使其成为众多设计师和工程师的首选。结合全面的技术支持和详尽的文档资料,我们强烈推荐这款产品用于各种状态指示和信号显示场合。

Q6P1BXXG24E参数

参数
显示颜色 绿色
视角 100°
透镜类型 扩散
Vf-正向电压 2.2V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
长*宽*高 3mm*3mm*3mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q6P1BXXG24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q6P1BXXG24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q6P1BXXG24E Q6P1BXXG24E数据手册

Q6P1BXXG24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 11.293 ¥ 95.6517
25+ $ 8.6982 ¥ 72.3219
50+ $ 7.4883 ¥ 62.2621
100+ $ 6.7204 ¥ 55.8478
250+ $ 6.2245 ¥ 50.9725
500+ $ 5.2645 ¥ 43.1106
1000+ $ 5.2645 ¥ 43.1106
库存: 46
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 478.25
