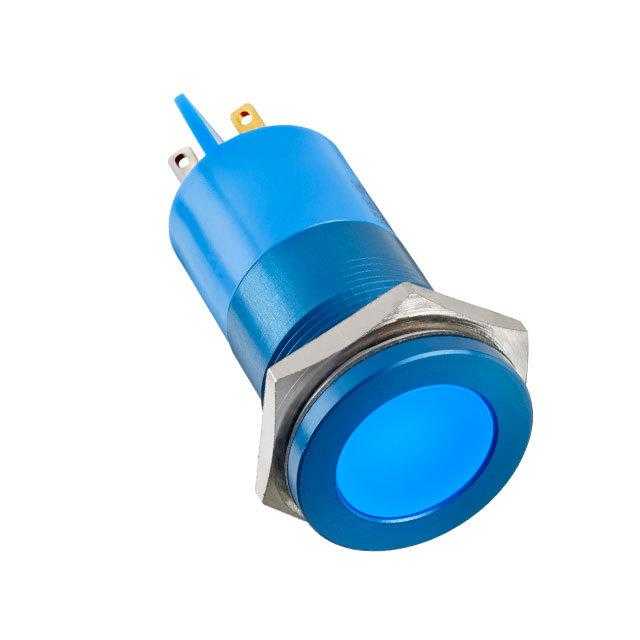

Q22F1ABXXB24AE

产品分类: 发光二极管
厂牌: APEM
产品描述: 圆形,带平顶 扩散 蓝色
供应商型号: N-Q22F1ABXXB24AE
供应商: 云汉优选
标准整包数: 1
APEM 发光二极管 Q22F1ABXXB24AE

Q22F1ABXXB24AE概述

    Q22 系列 22 毫米面板安装 LED 指示灯技术手册

    1. 产品简介


    Q22 系列是一款专为各种工业和商业应用设计的 22 毫米面板安装 LED 指示灯。该指示灯采用环氧树脂封装,提供多种颜色选择(红色、绿色、黄色、蓝色和白色),并支持双色和三色配置。用户可以根据需求选择合适的颜色组合和工作电压,适用于室内和室外的各种应用场合。

    2. 技术参数


    - 最大反向电压:5V
    - 视角范围:30°至100°(视型号而定)
    - 使用寿命:100,000 小时
    - 扭矩:75 cNm
    - 最大面板厚度:
    - 凸出式和凹入式:12mm
    - 平面式和倒角式:10mm
    - 绝缘电阻:4,000 MΩ(500VDC)
    - 工作温度范围:
    - 塑料后盖:-30°C 至 +65°C(-22°F 至 +149°F)
    - 环氧树脂后盖:-40°C 至 +85°C(-40°F 至 +185°F)

    3. 产品特点和优势


    - IP67 密封选项:符合 EN60529 标准,具有良好的防尘防水性能。
    - 多种安装方式:支持凸出式、凹入式、平面式、倒角式等多种安装风格。
    - 高亮度选项:提供超级亮光版本,适合户外显示及日光可见的应用场景。
    - 多色配置:支持红绿蓝三色配置,可用于创建更复杂的指示系统。

    4. 应用案例和使用建议


    - 工业控制面板:适用于机床、机械自动化等领域,可作为状态指示灯使用。
    - 交通信号:在道路交叉口、停车场等地作为交通信号灯。
    - 家用电器:冰箱、洗衣机等家电产品上的状态指示灯。
    - 汽车仪表盘:作为刹车、转向等指示灯使用。
    使用建议:
    - 在选择 LED 指示灯时,根据应用场景选择合适的工作电压和电流。
    - 针对高温环境,建议选用耐温性能更好的环氧树脂后盖型产品。
    - 在需要高度集成的应用中,可以选择超亮型以增强视觉效果。

    5. 兼容性和支持


    - 终端选项:支持焊锡端子、快接端子、引脚和导线连接方式,用户可根据具体需求选择。
    - 与其它电子元件的兼容性:该指示灯与常见的控制板和传感器兼容,可以方便地集成到现有系统中。
    - 技术支持和维护:厂商提供专业的产品咨询和技术支持服务,如有需要请联系 Apem。

    6. 常见问题与解决方案


    - 问题1:LED 指示灯无法正常点亮。
    - 解决办法:检查电源电压是否符合要求,确认 LED 的正负极正确连接。
    - 问题2:LED 指示灯闪烁不稳。
    - 解决办法:确保所有连接点牢固,无虚焊现象,同时确认工作电流不超过最大额定值。
    - 问题3:指示灯亮度不足。
    - 解决办法:更换为超级亮光型指示灯,或者调整电流以达到理想的亮度水平。

    7. 总结和推荐


    综上所述,Q22 系列 22 毫米面板安装 LED 指示灯凭借其卓越的性能、广泛的适用范围和优良的性价比,在各类工业和商业应用中表现出色。无论是常规室内应用还是严苛的户外环境,这款指示灯都能胜任。因此,我们强烈推荐将此款 LED 指示灯应用于您的下一个项目中。

Q22F1ABXXB24AE参数

参数
Vf-正向电压 -
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 蓝色
视角 -
透镜类型 扩散
零件状态 在售
包装方式 袋装

Q22F1ABXXB24AE厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q22F1ABXXB24AE数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q22F1ABXXB24AE Q22F1ABXXB24AE数据手册

Q22F1ABXXB24AE封装设计

查看详情并下载
Symbol
Footprint
3D Model
