首页  >  产品百科  >  Q16P1CXXR24E

Q16P1CXXR24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 24V 圆形,带圆顶 散射 红色 焊接安装,面板安装 10mm*10mm*10mm
供应商型号: Q16P1CXXR24E
供应商: Master
标准整包数: 1

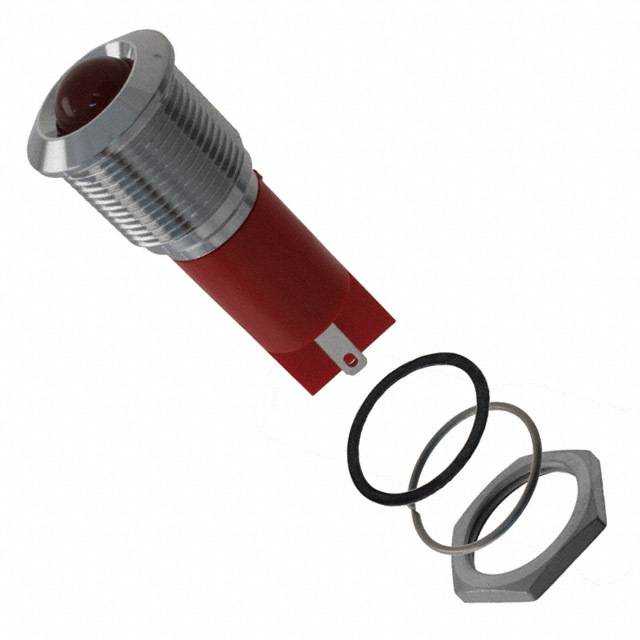

APEM 发光二极管 Q16P1CXXR24E

Q16P1CXXR24E概述


    产品简介


    本产品为Q16系列的16mm面板安装LED指示灯。适用于各种工业控制面板和设备的视觉指示需求。Q16系列LED指示灯具备多种颜色选择和不同的安装方式,如突出、内嵌和齐平,适用于广泛的工业和消费电子产品中。此外,它还提供了丰富的发光强度选项,包括标准、超亮和高亮度。

    技术参数


    - 基本规格:直径16mm,适用于面板安装
    - 发光类型:固定光、闪烁光、双色、三色
    - 电压范围:
    - 无电阻(直接连接):1.8至3.3V DC
    - 6V DC:5.4至6.6V DC
    - 12V DC:10.8至13.2V DC
    - 24V DC:21.6至26.4V DC
    - 28V DC:25.2至30.8V DC
    - 110V AC:99至121V AC
    - 220V AC:207至235V AC
    - 最大反向电压:5V
    - 视场角:30至100度
    - 寿命:10万小时
    - 扭矩:75cNm(根据选项而定)
    - 最大面板厚度:11mm
    - 密封等级:IP67(符合EN60529标准)

    产品特点和优势


    Q16系列LED指示灯的独特之处在于其可选的IP67密封等级,能有效防止灰尘和水侵入。此外,它们能够在极端环境下保持稳定的性能,适用温度范围宽广,后部塑料体适应范围为-30°C到+65°C,后部环氧树脂体适应范围为-40°C到+85°C。这些特性使得Q16系列LED指示灯适用于各种工业和户外环境。

    应用案例和使用建议


    Q16系列LED指示灯广泛应用于工业控制面板、汽车仪表盘和家用电器等。例如,在汽车行业中,这些指示灯可以用于指示灯光、刹车状态、转向信号等。在工业控制中,这些指示灯可用于指示电源状态、报警信号等。
    使用建议:
    1. 在选择电流时,需根据具体应用确定合适的电阻值,以确保指示灯正常工作且延长使用寿命。
    2. 确保安装过程中不会对指示灯施加过大的扭矩,以免损坏结构。
    3. 使用超亮或高亮度LED适合于交流电压(110V AC和220V AC)应用,以保证足够的亮度和可靠性。

    兼容性和支持


    Q16系列LED指示灯提供多种终端选项,如焊锡耳片/快接端子、引脚和电线。这些配置使得安装过程更加便捷,适用于不同类型的面板。对于更详细的定制要求,可以联系制造商APEM。

    常见问题与解决方案


    1. 问题:如何确保LED指示灯的亮度稳定?
    - 解决方法:使用适当的电流,并确保安装环境中温度适中,避免过热。

    2. 问题:如何判断指示灯的色差问题?
    - 解决方法:在组装前检查并测试每一只指示灯的颜色一致性,确保符合预期。
    3. 问题:在哪些情况下应该使用IP67密封?
    - 解决方法:在需要高度防尘防水的应用中,如室外设备或工业环境,应选择IP67密封版本。

    总结和推荐


    Q16系列LED指示灯以其出色的耐环境性能、宽泛的工作温度范围和多样的安装方式,成为一款非常实用的工业电子元器件。其坚固耐用的设计使其在各种恶劣条件下都能可靠工作。鉴于其多功能性和广泛应用,我们强烈推荐在需要高性能指示灯的应用中使用Q16系列LED指示灯。

Q16P1CXXR24E参数

参数
波长 -
测试电流 -
显示颜色 红色
视角 100°
透镜类型 散射
Vf-正向电压 24V
透镜形状 圆形,带圆顶
长*宽*高 10mm*10mm*10mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q16P1CXXR24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q16P1CXXR24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q16P1CXXR24E Q16P1CXXR24E数据手册

Q16P1CXXR24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.204 ¥ 145.7179
10+ $ 15.8595 ¥ 131.8652
25+ $ 13.4288 ¥ 111.6549
50+ $ 10.9498 ¥ 90.9949
100+ $ 10.388 ¥ 84.6661
250+ $ 9.4106 ¥ 77.0634
500+ $ 9.4106 ¥ 77.0634
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 145.71
