Q6F3BXXR12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2V 圆形,带平顶 散射 红色 导线安装,面板安装 3mm*3mm*3mm
供应商型号: Q6F3BXXR12E
供应商: Master
标准整包数: 5

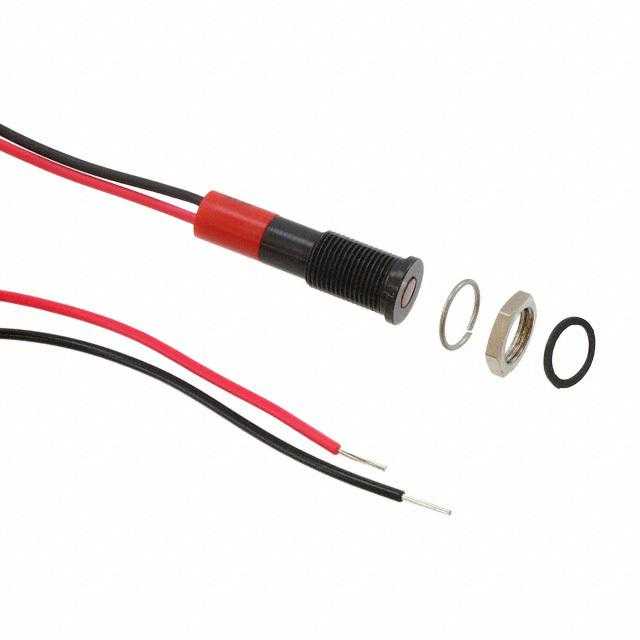

APEM 发光二极管 Q6F3BXXR12E

Q6F3BXXR12E概述


    产品简介


    本产品为Q6系列6毫米面板安装式LED指示灯。这款LED指示灯采用镀镍黄铜前框(可选亮铬、黑铬或哑光灰表面处理)和模制聚碳酸酯后盖制成,结构坚固可靠。它提供了显著、凹陷和平齐三种前框风格选择,适用于各种工业和消费电子应用,如机械设备、家用电器、汽车仪表板等。该LED指示灯采用环氧树脂或水清透镜,具备出色的视觉效果和长时间使用寿命。

    技术参数


    - 电压操作范围:
    - 无电阻时:1.8 VDC 至 3.3 VDC
    - 6 VDC:5.4 VDC 至 6.6 VDC
    - 12 VDC:10.8 VDC 至 13.2 VDC
    - 24 VDC:21.6 VDC 至 26.4 VDC
    - 28 VDC:25.2 VDC 至 30.8 VDC
    - 最大反向电压:5 V
    - 视角范围:30°至100°(视型号而定)
    - 寿命:100,000 小时
    - 扭矩:4 cNm(视选项而定)
    - 最大面板厚度:7 毫米
    - 温度范围:
    - 后塑料体:-30°C 至 +65°C (-22°F 至 +149°F)
    - 后环氧体:-40°C 至 +85°C (-40°F 至 +185°F)

    产品特点和优势


    - 防护等级:提供IP67密封选项(符合EN60529标准),保证在恶劣环境中稳定运行。
    - 多种颜色选择:提供红、绿、黄、蓝、白、橙等多种颜色及双色版本,适应不同应用需求。
    - 高强度亮度:具备超级亮光和超亮光两种选项,特别适合需要高亮度的应用场景。
    - 安装便捷:可通过焊接脚、引脚或导线进行安装,适应各种不同需求。

    应用案例和使用建议


    应用案例
    - 在机械设备上的状态指示:如机床、自动化生产线、农业机械等。
    - 家用电器:用于显示家电的工作状态,如洗衣机、微波炉等。
    - 汽车仪表盘:提供车辆各种功能的指示,如发动机状态、油量、温度等。
    使用建议
    - 确保操作电压不超过额定值的10%,以延长产品寿命。
    - 根据应用需求选择合适的颜色和亮度级别,避免因选择不当导致无法达到预期效果。
    - 在焊接过程中遵循制造商推荐的焊接温度和时间,以确保连接质量。

    兼容性和支持


    - 兼容性:适用于大多数标准电压(6 VDC、12 VDC、24 VDC、28 VDC)。
    - 支持:客户可以通过制造商或授权分销商获取技术支持和售后服务,对于特殊要求还可以提供定制服务。

    常见问题与解决方案


    1. 问题:LED指示灯无法正常工作。
    - 解决方案:检查电源电压是否在额定范围内;确认连接正确无误;如果问题依旧,请联系售后支持。
    2. 问题:灯光亮度不够。
    - 解决方案:检查是否选择了合适的电流和亮度等级;检查是否接触不良或者电源不足;更换更高亮度等级的产品。

    总结和推荐


    总体而言,Q6系列6毫米面板安装式LED指示灯是一款性能稳定、使用广泛的产品,具有良好的耐环境性、高亮度选择和多样化的外观设计。无论是对于工业控制还是家用电器等领域,它都能提供可靠的状态指示功能。强烈推荐在各类需要清晰可见指示信号的场合使用。
    请注意,本手册中所列数据可能会根据制造商的更新而有所变化,因此在具体应用前建议进一步咨询制造商或经销商以获取最新信息。

Q6F3BXXR12E参数

参数
波长 -
测试电流 -
显示颜色 红色
视角 100°
透镜类型 散射
Vf-正向电压 2V
透镜形状 圆形,带平顶
长*宽*高 3mm*3mm*3mm
安装方式 导线安装,面板安装
零件状态 在售

Q6F3BXXR12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q6F3BXXR12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q6F3BXXR12E Q6F3BXXR12E数据手册

Q6F3BXXR12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 11.4995 ¥ 95.6136
25+ $ 10.9981 ¥ 91.4447
50+ $ 10.0062 ¥ 83.1974
100+ $ 8.6284 ¥ 71.7036
250+ $ 8.5455 ¥ 69.9791
500+ $ 8.5033 ¥ 69.6336
1000+ $ 8.5033 ¥ 69.6336
库存: 402
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 478.06
