Q14F1AYXXHY12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 圆形,带平顶 扩散 黄色
供应商型号: 642-Q14F1AYXXHY12E
供应商: Mouser
标准整包数: 1

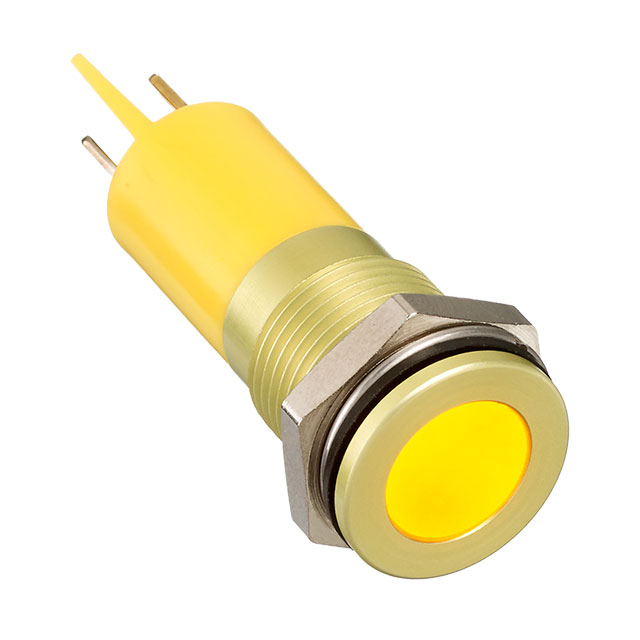

APEM 发光二极管 Q14F1AYXXHY12E

Q14F1AYXXHY12E概述


    产品简介


    本产品是一款14毫米面板安装式LED指示灯,型号为Q14系列。其主要功能是在各种电器和控制系统中提供视觉信号,如状态指示、警告等。该产品广泛应用于汽车仪表盘、工业控制设备、家电以及各类消费电子产品中。

    技术参数


    - 基本参数:
    - 最大反向电压:5V
    - 视角:30°至100°(视具体型号而定)
    - 寿命:100,000小时
    - 扭矩:75 cNm
    - 最大面板厚度:11 mm
    - 绝缘电阻:4,000 MΩ(在500VDC时)
    - 电气特性:
    - 工作电压范围:
    - 无电阻:1.8 VDC 至 3.3 VDC
    - 6 VDC:5.4 VDC 至 6.6 VDC
    - 12 VDC:10.8 VDC 至 13.2 VDC
    - 24 VDC:21.6 VDC 至 26.4 VDC
    - 28 VDC:25.2 VDC 至 30.8 VDC
    - 110 VAC:99 VAC 至 121 VAC
    - 220 VAC:207 VAC 至 235 VAC
    - 推荐客户自行提供所需的工作电流电阻
    - 工作环境:
    - 塑料后盖温度范围:-30°C 至 +65°C
    - 环氧树脂后盖温度范围:-40°C 至 +85°C

    产品特点和优势


    - IP67密封选项:符合EN60529标准,确保产品具有良好的防水防尘能力。
    - 色彩多样性:提供红色、绿色、黄色、蓝色、白色、橙色等多种颜色,同时支持RGB全彩组合。
    - 多种安装方式:包括突出式、凹入式和齐平式,以满足不同应用场景的需求。
    - 高强度材料:采用镀镍黄铜和聚碳酸酯材质,保证产品的耐用性和可靠性。

    应用案例和使用建议


    - 汽车仪表盘:可用于车辆的状态指示,如油量、水温、车门开关等。
    - 工业控制设备:适用于各种机械设备的运行状态监控,如启动、停止、故障等。
    - 家电:例如洗衣机、空调等,用于显示当前工作状态。
    - 使用建议:对于高亮度应用,推荐使用HyperBright或SuperBright类型的LED,以确保在强光环境下也能清晰可见。对于特定的应用场景,如110VAC和220VAC的供电条件,建议使用多电压选项的LED。

    兼容性和支持


    - 兼容性:该产品支持多种电气特性和工作电压,可与不同的电路系统和控制器相兼容。
    - 技术支持:厂商提供详细的使用手册和技术支持服务,以确保用户能够正确安装和使用产品。此外,用户还可以根据需要定制产品,例如通过定制刻字来匹配特定的应用需求。

    常见问题与解决方案


    - 问题1:无法正常点亮
    - 解决方案:检查电源电压是否在规定的范围内,确认接线是否正确。
    - 问题2:亮度不够
    - 解决方案:检查电流是否足够,如果电流过小可以考虑更换为高亮度版本的LED。
    - 问题3:无法切换颜色(仅适用于双色或多色LED)
    - 解决方案:检查连接极性是否正确,确保按说明书的要求进行连接。

    总结和推荐


    总体来说,这款14毫米面板安装式LED指示灯凭借其出色的性能、多功能性及易用性,非常适合于各类需要视觉指示的应用场景。无论是家用电器还是工业控制设备,它都能提供稳定可靠的状态指示功能。尽管价格可能略高于普通LED指示灯,但其高亮度、长寿命及丰富的色彩选择使其成为许多专业应用的理想选择。因此,强烈推荐该产品给需要高性能视觉指示灯的用户和企业。

Q14F1AYXXHY12E参数

参数
显示颜色 黄色
视角 -
透镜类型 扩散
Vf-正向电压 -
透镜形状 圆形,带平顶
波长 -
测试电流 -
零件状态 在售
包装方式 袋装

Q14F1AYXXHY12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14F1AYXXHY12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q14F1AYXXHY12E Q14F1AYXXHY12E数据手册

Q14F1AYXXHY12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
