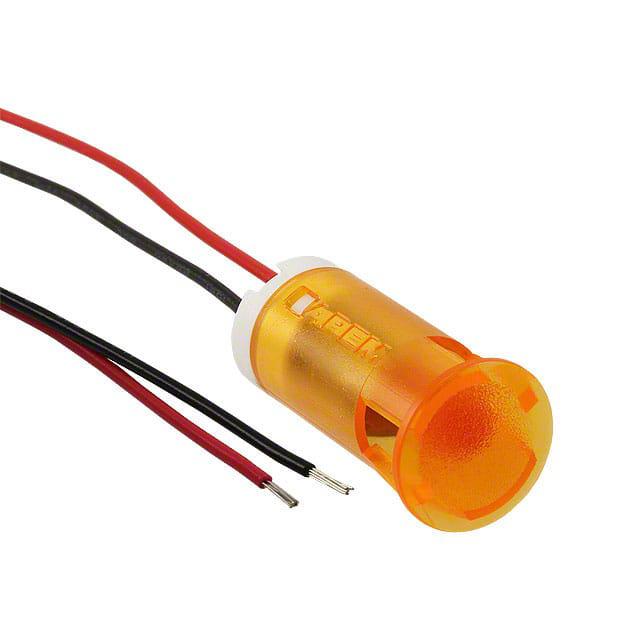

QS123XXHO110

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 橙色LED面板指示灯, 110V 交流, 6mA, 12mm安装孔径
供应商型号: 7864397
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 QS123XXHO110

QS123XXHO110概述

    # QS-Series Snap-in Panel Mount LED Indicators 技术手册解析

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款高性能的嵌入式面板安装指示灯,广泛应用于各种工业控制、机械设备及交通信号等领域。产品采用坚固耐用的设计,支持多种颜色选择,适应不同的亮度需求。其嵌入式安装方式无需额外硬件支持,操作简单且可靠。
    主要特点
    - 适用场景:工业控制面板、交通工具、监控系统等。
    - 主要功能:提供直观的状态指示,便于用户快速了解设备运行情况。

    2. 技术参数


    以下是 QS-Series LED 指示灯的主要技术参数表:
    | 参数 | 红色 (Std) | 高亮红色 (High Brightness) | 绿色 (Std) | 高亮绿色 (High Brightness) |

    | 光强 (mcd) | 25 | 6000 | 20 | 1200 |
    | 正向电压 (V) | 2.0 | 2.2 | 2.2 | 3.3 |
    | 工作电压范围 (VDC/VAC) | 2–2.5 | 1.8–2.5 | 10.8–13.2 | 99–110 |
    | 工作电流 (mA) | 20 | 20 | 20 | 20 |
    其他关键参数:
    - 尺寸:6mm, 8mm, 10mm 和 12mm 直径的开孔尺寸。
    - 工作温度:-30°C 至 +85°C(操作),-40°C 至 +100°C(存储)。
    - 透镜材料:聚碳酸酯 (UL94V-0)。
    - 防护等级:可承受最大反向电压 5V,最大视角 30°(标准),45°(高亮)。

    3. 产品特点和优势


    QS-Series LED 指示灯以其出色的光学性能和广泛的工作电压范围著称。以下是其独特功能和优势:
    - 嵌入式安装:无需额外硬件,简化安装流程。
    - 高可靠性:寿命长达 100,000 小时。
    - 多功能性:支持多种颜色选择和高亮版本,满足不同应用场景的需求。
    - 兼容性强:适用于 DC 和 AC 电源,支持 2VDC 到 220VAC 的电压范围。

    4. 应用案例和使用建议


    应用案例
    - 工业控制面板:用于显示设备运行状态。
    - 交通信号系统:红绿灯及交通标志的指示灯。
    - 医疗设备:监控设备的操作状态。
    使用建议
    - 在选择 LED 类型时,应根据实际应用场景考虑光强和亮度需求。
    - 若需长期稳定运行,建议使用高亮版本以应对复杂光照条件。
    - 确保正确连接极性,避免损坏设备。

    5. 兼容性和支持


    - 兼容性:支持与标准电路板和控制器无缝集成。
    - 支持服务:APEM 提供详细的技术文档和售后服务支持,确保客户顺利部署和维护设备。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | LED 不亮 | 检查电压和电流是否符合要求;检查接线。 |
    | 指示灯亮度不足 | 替换为高亮版本;检查电路连接是否正常。 |
    | 安装不稳定 | 确认面板厚度是否符合要求;重新安装。 |

    7. 总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 是一款高效可靠的嵌入式指示灯,以其灵活的配置选项、长寿命和宽工作电压范围成为工业应用的理想选择。推荐在需要高质量状态指示的场景中使用此产品,特别是在需要紧凑设计和简易安装的场合。
    通过上述分析可以看出,QS-Series LED 指示灯具有强大的市场竞争力,是电子设备制造商的重要选择之一。

QS123XXHO110参数

参数
测试电流 -
显示颜色 橙色
视角 45°
透镜类型 扩散
Vf-正向电压 110V
透镜形状 圆形,带平顶
波长 -
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS123XXHO110厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS123XXHO110数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS123XXHO110 QS123XXHO110数据手册

QS123XXHO110封装设计

查看详情并下载
Symbol
Footprint
3D Model
