首页  >  产品百科  >  QS121XXHW220

QS121XXHW220

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 白色LED面板指示灯, 220V 交流, 3mA, 12mm安装孔径
供应商型号: 7864387
供应商: 海外现货
标准整包数: 1

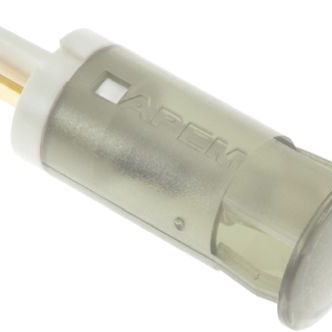

APEM 发光二极管 QS121XXHW220

QS121XXHW220概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是由APEM公司生产的面板安装式LED指示灯。这些指示灯主要用于各种设备和仪器上的状态显示,如工业控制、自动化系统和测量仪表等。它们提供了多种颜色选择,包括红色、绿色、黄色、蓝色、橙色和白色(透明),并提供标准亮度和高亮度两种版本以满足不同需求。

    2. 技术参数


    - 电压范围:2VDC - 220VAC
    - 电流范围:20mA(标准)、6mA(橙色)、3mA(白色)
    - 颜色及亮度:
    - 红色:标准亮度25 mcd,高亮度6000 mcd
    - 绿色:标准亮度20 mcd,高亮度1200 mcd
    - 黄色:标准亮度20 mcd,高亮度380 mcd
    - 蓝色:标准亮度800 mcd,高亮度1600 mcd
    - 橙色:标准亮度30 mcd,高亮度4100 mcd
    - 白色(透明):标准亮度1200 mcd,高亮度2500 mcd
    - 发光角度:标准LED为30°,高亮度LED为45°
    - 反向电压:最大5V
    - 操作温度范围:-30°C至+85°C
    - 储存温度:-40°C至+100°C
    - 尺寸:适用于6mm, 8mm, 10mm和12mm直径的安装孔
    - 安装方式:前方面板嵌入式安装,无需额外固定硬件
    - 引脚/线缆:提供焊盘连接/快接端子、6mm (2.0 x 0.5mm)、8mm、10mm、12mm (2.8 x 0.8mm)线缆或200mm标准长度的线缆

    3. 产品特点和优势


    - 高效能:高亮度LED设计使得产品在日光下也能清晰可见。
    - 长寿命:使用寿命可达100,000小时,减少维护成本。
    - 广泛适用性:电压范围宽泛,可适应各种电压输入需求。
    - 易于安装:采用嵌入式安装,无需额外固定硬件,方便快速安装。
    - 多颜色选项:提供多种颜色和亮度等级,适用于不同的显示需求。

    4. 应用案例和使用建议


    - 应用案例:
    - 工业自动化系统中的状态指示。
    - 医疗设备的报警信号显示。
    - 测量仪表的状态指示。
    - 使用建议:
    - 在高亮环境下,建议使用高亮度版本以确保足够的亮度输出。
    - 需要根据具体电压需求选择合适的LED类型。
    - 在连接时注意正负极方向,避免反接导致损坏。

    5. 兼容性和支持


    - 兼容性:支持广泛的电压范围(2VDC - 220VAC),适合多种电源配置。
    - 支持:APEM公司提供详细的技术文档和技术支持,包括安装指南和常见问题解答。

    6. 常见问题与解决方案


    - 问题1:如何连接LED引脚?
    - 解决方案:金快接端子表示阳极(+),银端子表示阴极(-)。标准电线长度为200mm,红色表示阳极(+),黑色表示阴极(-)。
    - 问题2:如何选择正确的电压?
    - 解决方案:根据应用需求选择合适的电压版本。如果需要电阻器以外的配置,请咨询APEM。

    7. 总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators凭借其高效能、长寿命和广泛的适用性,在各种工业应用中表现出色。其易于安装的特点使得它成为工业控制系统和设备的理想选择。强烈推荐在需要高质量面板安装式LED指示灯的应用中使用这款产品。

QS121XXHW220参数

参数
波长 -
测试电流 -
显示颜色 白色
视角 45°
透镜类型 扩散
Vf-正向电压 220V
透镜形状 圆形,带平顶
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS121XXHW220厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS121XXHW220数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS121XXHW220 QS121XXHW220数据手册

QS121XXHW220封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 51.4412
25+ ¥ 48.8612
50+ ¥ 47.3741
100+ ¥ 46.3438
400+ ¥ 45.3559
库存: 92
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 51.44
