首页  >  产品百科  >  Q8R1CXXR24E

Q8R1CXXR24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 24V 圆形,带圆顶 扩散 红色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: 2494786
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 Q8R1CXXR24E

Q8R1CXXR24E概述


    产品简介

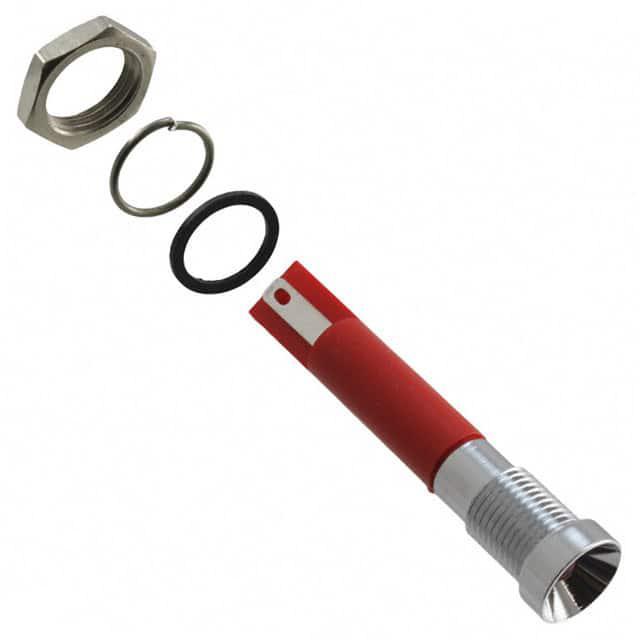

    Q8系列是适用于面板安装的8毫米直径LED指示灯。这些指示灯以其出色的视觉效果和广泛的适用范围而闻名,常用于工业控制面板、汽车仪表板及各种机械设备的显示系统中。Q8系列提供了不同的颜色选择,并且可以通过调整驱动电压来实现不同亮度级别的输出。


    技术参数




    - 最大反向电压:5V
    - 视场角:30°到100°(依型号不同)
    - 使用寿命:100,000小时
    - 扭矩:20至25 cNm
    - 最大面板厚度:7mm
    - 材料:
    - 铰链黄铜罩,表面镀亮铬、黑铬或哑光灰
    - 模压聚碳酸酯后座
    - 电学参数:
    - 运行电压(最小至最大):
    - 无电阻器:1.8V至3.3VDC,20mA最大
    - 6VDC:5.4V至6.6VDC,20mA
    - 12VDC:10.8V至13.2VDC,20mA
    - 24VDC:21.6V至26.4VDC,20mA
    - 28VDC:25.2V至30.8VDC,20mA
    - 110VAC:99V至121VAC,6mA
    - 220VAC:207V至235VAC,3mA
    - 建议客户为所需的运行电流提供电阻器
    - 工作与存储温度范围:
    - 聚碳酸酯后座:-30°C至+65°C(-22°F至+149°F)
    - 环氧后座:-40°C至+85°C(-40°F至+185°F)


    产品特点和优势




    Q8系列LED指示灯的独特之处在于它们采用了高性能的环氧透镜和水清超级亮度LED,能够在极端环境下保持稳定的发光性能。此外,其IP67密封选项使得这些指示灯能够有效抵御灰尘和水分,适用于更广泛的户外或工业应用场合。独特的防眩目设计不仅提高了视觉效果,也延长了产品的使用寿命。


    应用案例和使用建议




    Q8系列LED指示灯在多种环境中得到了广泛应用。例如,在工业控制面板中,它用于指示机器的状态,如正常运行、故障或警报状态。为了确保最佳性能,在使用过程中应注意驱动电压不要超过最大允许值的10%,并且选择合适的终端选项以适应不同的安装需求。


    兼容性和支持




    Q8系列LED指示灯具有高度的兼容性,可以与其他电子元器件和设备配合使用。制造商提供了详尽的技术支持文档和维护服务,帮助用户解决问题并确保产品长期稳定运行。


    常见问题与解决方案




    1. 问题:安装时发现指示灯不亮。
    - 解决方案:检查连接线路是否正确,确认电压和电流是否符合要求。

    2. 问题:指示灯亮度不足。
    - 解决方案:尝试更换更高亮度级别的LED,或者调整驱动电流至推荐值。


    总结和推荐




    综上所述,Q8系列LED指示灯凭借其卓越的耐用性和广泛的应用场景,成为市场上极具竞争力的产品。我们强烈推荐这一系列LED指示灯用于需要可靠、高效显示的工业控制系统或消费电子产品中。

Q8R1CXXR24E参数

参数
Vf-正向电压 24V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 红色
视角 100°
透镜类型 扩散
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q8R1CXXR24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8R1CXXR24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8R1CXXR24E Q8R1CXXR24E数据手册

Q8R1CXXR24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
