Q14F3CXXY12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2.1V 圆形,带平顶 扩散 黄色 导线安装,面板安装 10mm*10mm*10mm
供应商型号: Q14F3CXXY12E
供应商: Master
标准整包数: 5

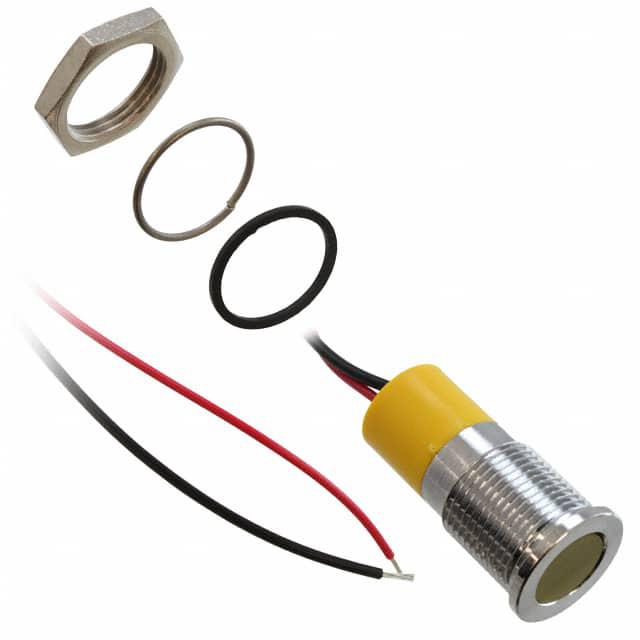

APEM 发光二极管 Q14F3CXXY12E

Q14F3CXXY12E概述


    产品简介


    该产品为Q14系列的14毫米面板安装式LED指示灯。它们设计用于多种应用场景,适用于汽车仪表盘、工业控制面板、家用电器和通信设备等领域。Q14系列LED指示灯采用高质量材料制造,提供不同的颜色选择和定制选项,可以满足各种视觉信号需求。

    技术参数


    - 材质:镀镍黄铜前框,后壳可选择亮铬、黑铬或磨砂灰处理;后壳采用模压聚碳酸酯材料。
    - 最大反向电压:5V。
    - 视角范围:30°到100°(视型号而定)。
    - 寿命:100,000小时。
    - 扭矩:4 cNm(视选项而定)。
    - 最大面板厚度:11mm。
    - 镜头:10毫米有色扩散环氧树脂镜头或10毫米透明超级亮度LED。
    - 额定电流:20mA。
    - 电阻要求:客户需自行提供所需的额定电流对应的电阻。
    - 工作环境温度范围:
    - 后塑料外壳:-30°C到+65°C(-22°F到+149°F)
    - 后环氧树脂外壳:-40°C到+85°C(-40°F到+185°F)

    产品特点和优势


    1. 防尘防水等级:IP67密封选项符合EN60529标准,适应恶劣的工作环境。
    2. 宽广的颜色选择:包括红色、绿色、黄色、蓝色、白色、橙色及双色和三色组合。
    3. 多种安装方式:提供突出、内嵌和齐平三种外观风格,以及焊脚/快接终端、引脚和导线等不同终端形式。
    4. 个性化定制:可进行个性化雕刻,以适应不同客户需求。

    应用案例和使用建议


    应用案例
    - 汽车行业:作为汽车仪表板上的指示灯,提供刹车警告、转向信号、前后雾灯等多种功能。
    - 工业自动化:在自动化设备的控制面板上,指示设备状态,如电源状态、运行状态等。
    - 家电:作为家电设备的操作状态指示灯,如加热器、风挡刮水器、雨刷器等。
    使用建议
    - 在高温环境中使用时,推荐选择工作温度更高的后壳材料。
    - 对于需要高亮度的应用场合,建议使用超亮LED版本。
    - 确保正确安装并连接相应的电阻,以避免电流过载对LED造成损害。

    兼容性和支持


    - 该产品具备IP67密封选项,适用于恶劣的户外和室内环境。
    - 厂商提供详细的尺寸和技术规格表,便于集成到其他系统中。
    - 提供全面的技术支持和售后服务,确保客户能够顺利使用产品。

    常见问题与解决方案


    1. 问题:LED亮度不足
    - 解决方案:检查是否正确连接了适当的限流电阻,或者更换为超亮或超高亮版本的LED。

    2. 问题:LED闪烁不稳定
    - 解决方案:确认供电电压稳定,避免波动过大。如果需要闪光功能,确保选择了具有闪烁功能的产品型号。

    总结和推荐


    Q14系列LED指示灯以其优异的材料质量、宽广的工作温度范围和多种颜色选择,在众多应用领域表现出色。其独特的防尘防水设计使其适用于多种恶劣环境,且支持个性化定制,非常适合作为各种仪表盘和控制面板的指示灯使用。综上所述,推荐选用Q14系列LED指示灯来提升设备的视觉指示效果和可靠性。

Q14F3CXXY12E参数

参数
波长 -
测试电流 -
显示颜色 黄色
视角 100°
透镜类型 扩散
Vf-正向电压 2.1V
透镜形状 圆形,带平顶
长*宽*高 10mm*10mm*10mm
安装方式 导线安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 袋装

Q14F3CXXY12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14F3CXXY12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q14F3CXXY12E Q14F3CXXY12E数据手册

Q14F3CXXY12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 13.843 ¥ 115.0988
25+ $ 11.1725 ¥ 92.8947
50+ $ 9.5048 ¥ 79.0285
100+ $ 8.7768 ¥ 72.9369
250+ $ 7.7859 ¥ 63.7588
500+ $ 6.8259 ¥ 55.8969
1000+ $ 6.8259 ¥ 55.8969
库存: 22
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 575.49
