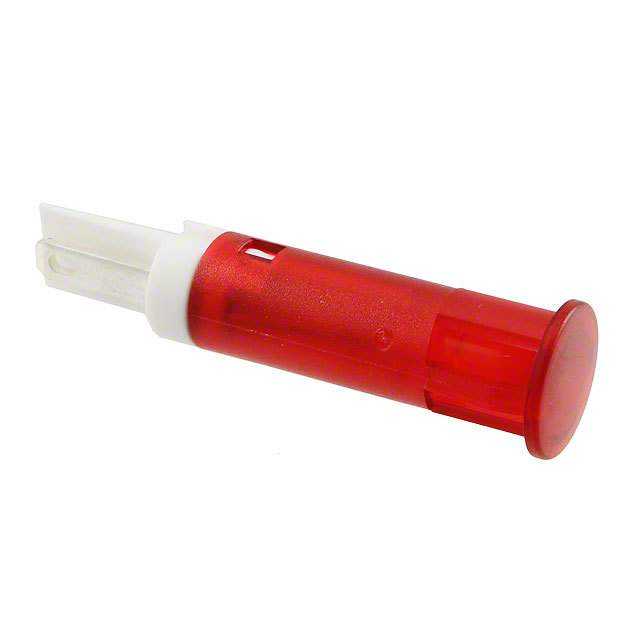

QS81XXR24

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 红色LED面板指示灯, 24V 直流, 20mA, 8mm安装孔径
供应商型号: 7863678
供应商: 欧时
标准整包数: 1

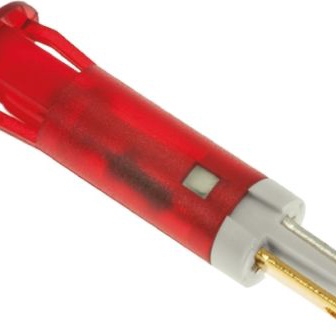

APEM 发光二极管 QS81XXR24

QS81XXR24概述

    QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款专为工业和消费电子产品设计的面板安装指示灯。它采用多种颜色(红、绿、黄、蓝、橙、白)以及高亮度LED选项,能够适应不同强度需求的应用场景。这些LED指示灯可以通过螺丝固定或焊接方式连接,提供多种颜色和亮度选择,非常适合用于各种需要实时状态显示的应用场合。

    技术参数


    以下是QS-Series Snap-in Panel Mount LED Indicators 的技术规格和性能参数:
    | 参数 | 标准LED | 高亮度LED |
    |
    | 颜色 | 红、绿、黄、蓝、橙、白 | 红、绿、黄、蓝、橙、白 |
    | 光强(mcd) | 25(红)、20(绿)、20(黄)、800(蓝)、30(橙)、1200(白) | 6000(红)、1200(绿)、380(黄)、1600(蓝)、4100(橙)、2500(白) |
    | 正向电压(V) | 2.0(红)、2.2(绿)、2.1(黄)、3.3(蓝)、2.0(橙)、3.3(白) | 2.2(红)、3.3(绿)、2.0(黄)、3.3(蓝)、2.2(橙)、3.3(白) |
    | 工作电压范围 | 2VDC - 220VAC | 2VDC - 220VAC |
    | 驱动电流(mA) | 20mA(大部分型号) | 20mA(大部分型号) |
    其他技术规格还包括:
    - 安装孔直径:6mm、8mm、10mm、12mm
    - 适用面板厚度:0.8mm - 1.6mm
    - 视角:标准LED 30°,高亮度LED 45°
    - 工作温度范围:-30°C 至 +85°C
    - 存储温度范围:-40°C 至 +100°C
    - 镜片材质:聚碳酸酯(UL94V-0)
    - 终端材质:金/银/铜

    产品特点和优势


    - 多种颜色选择:满足不同应用场景的需求。
    - 高亮度LED选项:在强光环境下也能清晰可见。
    - 快速安装:采用前板快速安装设计,无需额外硬件。
    - 长寿命:可达100,000小时的使用寿命。
    - 高可靠性:适用于宽泛的工作电压和温度范围。

    应用案例和使用建议


    应用案例:
    - 机械设备上的状态指示。
    - 电气控制系统中的报警提示。
    - 消费电子设备上的信号指示。
    使用建议:
    - 在使用高亮度LED时,确保供电电压和电流匹配以避免过热。
    - 避免直接暴露于极端高温或低温环境中。
    - 安装前检查面板厚度,选择合适的安装孔直径。

    兼容性和支持


    - 支持多种电压输入,涵盖直流2V至交流220V。
    - 兼容不同的安装孔径和终端类型。
    - 厂商提供全面的技术支持和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED指示灯不亮 | 检查电源电压是否正确连接;确认是否需要外部电阻。 |
    | 颜色显示异常 | 检查连接是否正确;查看是否为双色LED并检查连接方向。 |
    | 指示灯闪烁 | 检查是否有外部因素影响(如EMI干扰)。 |

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 以其多功能性、高可靠性和广泛的适用性在市场上具有显著的竞争优势。其灵活的电压和电流选择,加上坚固耐用的设计,使其成为各种应用场合的理想选择。如果您需要一款高品质且易于安装的LED指示灯,QS-Series 是一个值得考虑的优质产品。

QS81XXR24参数

参数
Vf-正向电压 24V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 红色
视角 30°
透镜类型 散射
长*宽*高 28mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售

QS81XXR24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS81XXR24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS81XXR24 QS81XXR24数据手册

QS81XXR24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.3069 ¥ 36.3929
25+ $ 4.1783 ¥ 35.3066
50+ $ 4.0497 ¥ 34.2202
100+ $ 3.9597 ¥ 33.4597
400+ $ 3.8826 ¥ 32.808
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 36.39
