QS63XXY24

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 黄色LED面板指示灯, 24V 直流, 20mA, 6mm安装孔径
供应商型号: 7863609
供应商: 海外现货
标准整包数: 1

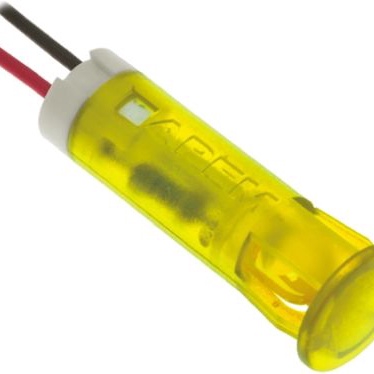

APEM 发光二极管 QS63XXY24

QS63XXY24概述

    # QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators(简称QS系列面板安装式LED指示灯)是一种适用于各种控制面板的应用产品。这类LED指示灯具有多种颜色选择,具备高亮度和标准亮度两种版本。它们主要应用于需要清晰可见状态指示的场合,如工业控制、建筑自动化系统、以及各种消费电子产品中。

    技术参数


    - 色度和强度
    - 红色:标准LED为25 mcd,高亮度为6000 mcd
    - 绿色:标准LED为20 mcd,高亮度为1200 mcd
    - 黄色:标准LED为20 mcd,高亮度为380 mcd
    - 蓝色:标准LED为800 mcd,高亮度为1600 mcd
    - 橙色:标准LED为30 mcd,高亮度为4100 mcd
    - 白色(透明):标准LED为1200 mcd,高亮度为2500 mcd
    - 正向电压
    - 红色:2.0 V至2.2 V
    - 绿色:2.2 V至3.3 V
    - 黄色:2.0 V至2.1 V
    - 蓝色:3.3 V至3.3 V
    - 橙色:2.0 V至2.2 V
    - 白色(透明):3.3 V至3.3 V
    - 工作电压范围
    - 2VDC至220VAC
    - 工作电流
    - 红色、绿色、黄色:20mA
    - 蓝色:20mA
    - 橙色:6mA
    - 白色(透明):3mA
    - 安装孔径尺寸
    - 6mm, 8mm, 10mm 和 12mm
    - 环境参数
    - 工作温度范围:-30°C 至 +85°C
    - 存储温度范围:-40°C 至 +100°C
    - 镜片材料:聚碳酸酯(UL94V-0)
    - 外壳材料:聚碳酸酯(UL94V-0)

    产品特点和优势


    1. 多样化的颜色选择:提供红、绿、黄、蓝、橙、白等多种颜色。
    2. 高亮度选项:适用于各种照明条件,即使在日光下也能清晰可见。
    3. 无额外硬件安装:采用面板嵌入式安装,无需额外固定装置。
    4. 长寿命:设计寿命高达100,000小时。
    5. 宽泛的工作电压范围:支持从2VDC到220VAC的供电需求。
    6. 双色LED选项:通过改变供电方向可以切换两种不同的颜色。

    应用案例和使用建议


    应用案例
    这些LED指示灯广泛用于工业控制面板、建筑自动化系统和家用电器中。例如,在工厂控制系统中,红色指示灯通常表示错误或警报状态,而绿色指示灯则表示正常运行状态。
    使用建议
    - 电源适配器选择:根据所需的LED亮度,选择合适的电源适配器。
    - 散热管理:在高亮度模式下工作时,确保LED有足够的散热空间,以避免过热。
    - 安装位置:选择一个易于观察的位置,确保所有操作员都能清楚看到LED指示灯的状态。

    兼容性和支持


    - 兼容性:QS-Series LED指示灯能够与大多数控制面板和电气系统无缝集成。
    - 支持:APEM公司提供详尽的技术支持文档和售后服务,确保客户在使用过程中得到充分的支持。

    常见问题与解决方案


    1. 问题:LED闪烁不稳定
    - 解决方案:检查供电电压是否稳定,必要时增加稳压电路。
    2. 问题:LED寿命短
    - 解决方案:确保LED在推荐的工作温度范围内运行,并定期进行维护。
    3. 问题:LED无法点亮
    - 解决方案:检查接线是否正确连接,以及电源电压是否符合要求。

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators是一款非常实用且可靠的电子元器件,适用于多种控制面板应用。其高亮度和广泛的适用性使其在市场上具有显著的竞争优势。如果您正在寻找一款稳定可靠的LED指示灯,我们强烈推荐QS-Series LED指示灯。

QS63XXY24参数

参数
视角 30°
透镜类型 扩散
Vf-正向电压 24V
透镜形状 圆形,带凸状顶
波长 -
测试电流 -
显示颜色 黄色
长*宽*高 7.2mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS63XXY24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS63XXY24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS63XXY24 QS63XXY24数据手册

QS63XXY24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 42.6977
25+ ¥ 41.4177
50+ ¥ 39.312
100+ ¥ 38.4941
400+ ¥ 37.6231
库存: 19
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 42.69
