QS103XXR12

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 红色LED面板指示灯, 12V 直流, 20mA, 10mm安装孔径
供应商型号: 2450318
供应商: element14
标准整包数: 1

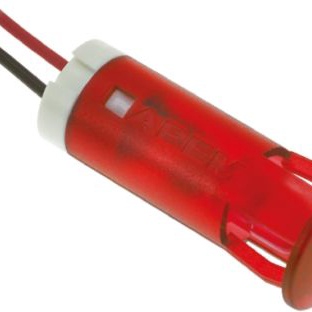

APEM 发光二极管 QS103XXR12

QS103XXR12概述

    QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款专为面板安装设计的指示灯。该系列提供多种颜色选择(红、绿、黄、蓝、橙、白),可适用于广泛的工业和消费电子产品中。这些LED指示灯具备高亮度和标准亮度两种选项,能够满足不同的亮度需求。它们采用坚固耐用的设计,可以适应各种严苛的工作环境,具有较长的使用寿命和良好的机械稳定性。

    技术参数


    以下是该产品的详细技术参数:
    - 发光强度:
    - 标准LED:红色 25 mcd,绿色 20 mcd,黄色 20 mcd,蓝色 800 mcd,橙色 30 mcd,白色 1200 mcd
    - 高亮度LED:红色 6000 mcd,绿色 1200 mcd,黄色 380 mcd,蓝色 1600 mcd,橙色 4100 mcd,白色 2500 mcd
    - 正向电压:
    - 标准LED:红色 2.0 V,绿色 2.2 V,黄色 2.1 V,蓝色 3.3 V,橙色 2.0 V,白色 3.3 V
    - 高亮度LED:红色 2.2 V,绿色 3.3 V,黄色 2.0 V,蓝色 3.3 V,橙色 2.2 V,白色 3.3 V
    - 操作电压范围:
    - 红色:2VDC 至 2.5VDC
    - 绿色:10.8VDC 至 13.2VDC
    - 黄色:21.6VDC 至 26.4VDC
    - 蓝色:25.2VDC 至 30.8VDC
    - 橙色:99VAC 至 110VAC
    - 白色:207VAC 至 253VAC
    - 额定电流:所有类型 20mA(标准)和 6mA(橙色)及 3mA(白色)
    - 工作温度范围:-30°C 至 +85°C
    - 储存温度范围:-40°C 至 +100°C
    - 视窗角度:标准LED 30°,高亮度LED 45°
    - 寿命:100,000 小时

    产品特点和优势


    - 易于安装:通过前部面板直接安装,无需额外固定件,大大节省安装时间和成本。
    - 多尺寸选择:提供6mm、8mm、10mm和12mm直径的切割孔尺寸。
    - 耐久性强:由聚碳酸酯制成的透镜和外壳,满足UL94V-0防火等级要求。
    - 可选高亮度版本:适合在日光下观看。
    - 双色LED选项:通过改变电源极性,实现不同颜色的切换。

    应用案例和使用建议


    - 应用案例:常用于汽车仪表板、家电控制面板、工控设备上的状态显示等。
    - 使用建议:确保连接正确的正向电压和电流,以避免损坏LED;根据实际需要选择合适的尺寸和颜色。

    兼容性和支持


    - 兼容性:可与各种控制器和传感器配合使用,具体连接方式请参考技术手册。
    - 支持和服务:APEM公司提供详尽的技术文档和支持服务,帮助客户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    - 问题一:安装过程中如何确定正负极?
    - 解决方案:金色快接端子表示阳极(+),银色快接端子表示阴极(-)。
    - 问题二:LED不能正常点亮?
    - 解决方案:检查电路是否正确连接,电压和电流是否在规定范围内。
    - 问题三:需要特殊定制产品?
    - 解决方案:联系APEM客服咨询,获取更多信息。

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 在同类产品中表现出色,不仅具备优良的电气性能和长寿命,而且在安装简便性方面也表现优异。特别适合在各种工业环境中使用。综合考虑,强烈推荐该系列产品。

QS103XXR12参数

参数
显示颜色 红色
视角 30°
透镜类型 散射
Vf-正向电压 12V
透镜形状 圆形,带平顶
波长 -
测试电流 -
长*宽*高 28.2mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售

QS103XXR12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS103XXR12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS103XXR12 QS103XXR12数据手册

QS103XXR12封装设计

查看详情并下载
Symbol
Footprint
3D Model
