QS81XXY24

产品分类: 发光二极管
厂牌: APEM

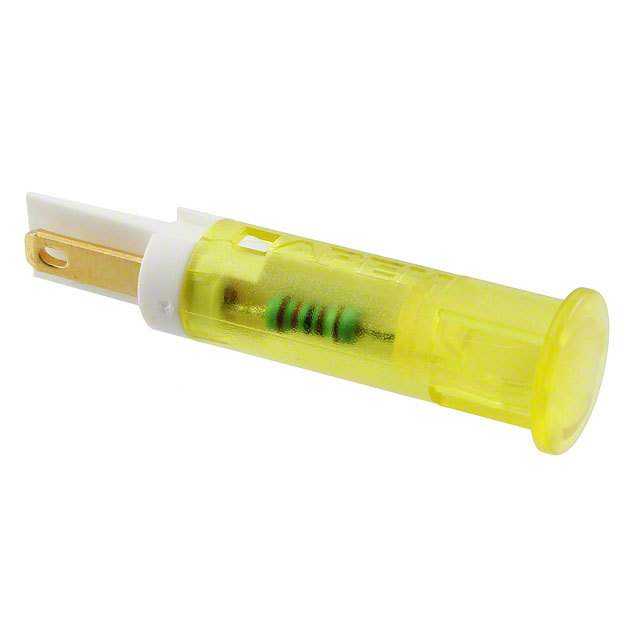

产品描述: APEM 黄色LED面板指示灯, 24V 直流, 20mA, 8mm安装孔径
供应商型号: 7863687
供应商: 海外现货
标准整包数: 1

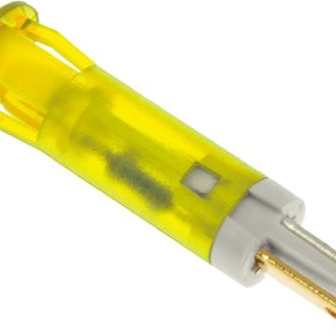

APEM 发光二极管 QS81XXY24

QS81XXY24概述

    # QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一种专为面板安装设计的LED指示灯。这些指示灯广泛应用于工业自动化、医疗设备、交通运输等领域,用于提供视觉信号指示,如设备状态、运行模式等。产品提供了多种颜色选项,以满足不同的应用场景需求。

    技术参数


    | 颜色 | 标准亮度(mcd) | 正向电压(V) | 高亮度(mcd) | 正向电压(V) | 工作电压范围(min-max) | 额定电流(mA) |
    ||
    | 红色 | 25 | 2.0 | 6000 | 2.2 | 2VDC - 1.8 to 2.5VDC | 20 |
    | 绿色 | 20 | 2.2 | 1200 | 3.3 | 12VDC - 10.8 to 13.2VDC | 20 |
    | 黄色 | 20 | 2.1 | 380 | 2.0 | 24VDC - 21.6 to 26.4VDC | 20 |
    | 蓝色 | 800 | 3.3 | 1600 | 3.3 | 28VDC - 25.2 to 30.8VDC | 20 |
    | 橙色 | 30 | 2.0 | 4100 | 2.2 | 110VAC - 99 to 110VAC | 6 |
    | 白色(透明) | 1200 | 3.3 | 2500 | 3.3 | 220VAC - 207 to 253VAC | 3 |
    尺寸选项:直径6mm、8mm、10mm 和 12mm的切口大小。
    电气特性:
    - 额定工作电压范围:2VDC至220VAC。
    - 终端类型:焊锡引脚/快插终端,6mm、8mm、10mm、12mm导线(标准长度200mm)。
    - 额定电流:20mA(标准亮度),高亮度LED适用于日光下观察。
    - 视角:标准LED 30°,高亮度LED 45°。
    - 反向电压:最大5V。
    - 寿命:10万小时。
    - 使用温度范围:-30°C 至 +85°C。
    - 存储温度范围:-40°C 至 +100°C。
    - 镜头材料:聚碳酸酯(UL94V-0)。
    - 引脚材料:金(表面镀)、银(表面镀)、黄铜。
    - 导线:6mm和8mm使用24AWG,10mm和12mm使用22AWG。

    产品特点和优势


    QS-Series Snap-in Panel Mount LED Indicators 具有多项独特的优势,使其在市场上具有很强的竞争能力:
    - 免工具安装:前板采用快速插装方式,无需额外硬件。
    - 多尺寸选择:提供不同直径的切口尺寸,满足多样化的安装需求。
    - 耐用性:使用聚碳酸酯材料制成,具有良好的耐热性和抗冲击性。
    - 多样化颜色:提供红、绿、黄、蓝、橙、白(透明)等多种颜色选择,适应不同应用场景。
    - 长寿命:使用寿命可达10万小时。
    - 宽电压范围:支持从2VDC到220VAC的工作电压范围。
    - 多终端类型:提供焊锡引脚、快插终端和导线等多种连接方式,便于不同场景下的安装。

    应用案例和使用建议


    QS-Series Snap-in Panel Mount LED Indicators 可广泛应用于各种场合,例如:
    - 工业控制面板:用于显示机器状态、故障报警等。
    - 医疗设备:用于指示设备的运行状态、警报信号等。
    - 交通信号灯:用于控制交通流量,提供方向指引。
    - 汽车仪表盘:用于指示车辆运行状态、警告信号等。
    使用建议:
    - 在高亮环境下使用时,推荐使用高亮度LED。
    - 安装时注意选择合适的孔径尺寸,确保安装稳定可靠。
    - 对于需要精确控制电流的应用,用户需自行添加电阻器,确保符合所需的工作电流。

    兼容性和支持


    - 兼容性:可与其他标准电气连接件兼容。
    - 厂商支持:APEM提供全面的技术支持和售后服务,包括产品咨询、安装指导和故障排除等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 指示灯不亮 | 检查供电电压是否在允许范围内,检查电路连接是否正确。 |
    | 发光强度不足 | 检查是否需要添加外部电阻器,或者考虑更换高亮度LED。 |
    | 指示灯损坏 | 检查电源是否有反接现象,确认是否有过大的瞬态电压冲击。 |

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 是一款高性能、多功能的LED指示灯,适用于广泛的工业应用。其独特的免工具安装设计、多种颜色选择、宽电压范围等特点使其在市场上具有较强的竞争力。同时,APEM提供的技术支持和售后服务也为用户的使用提供了保障。综上所述,我们强烈推荐使用QS-Series Snap-in Panel Mount LED Indicators 作为各类设备的视觉指示解决方案。

QS81XXY24参数

参数
波长 -
测试电流 -
显示颜色 黄色
视角 30°
透镜类型 散射
Vf-正向电压 24V
透镜形状 圆形,带平顶
长*宽*高 28mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售

QS81XXY24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS81XXY24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS81XXY24 QS81XXY24数据手册

QS81XXY24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 46.3101
25+ ¥ 44.9216
50+ ¥ 42.6473
100+ ¥ 41.7232
400+ ¥ 40.831
库存: 11
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 46.31
