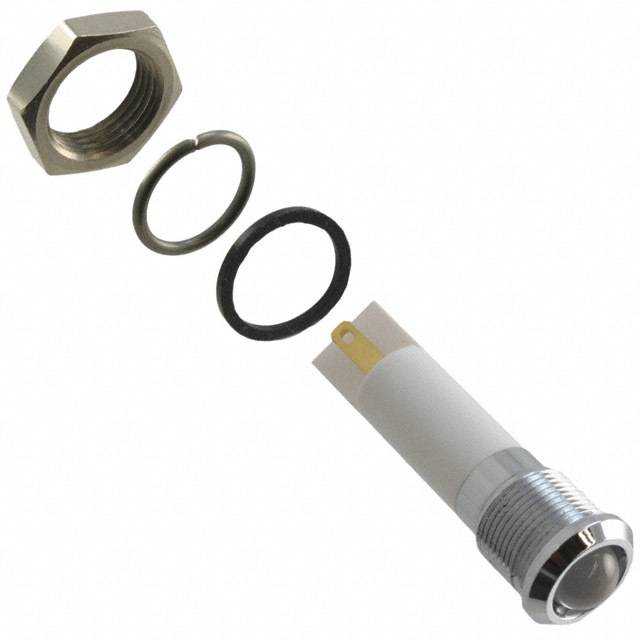

Q12P1CXXW110E

产品分类: 发光二极管
厂牌: APEM
产品描述: 60° 3.3V 圆形,带圆顶 散射 白色 焊接安装,面板安装 8mm*8mm*8mm
供应商型号: Q12P1CXXW110E
供应商: Master
标准整包数: 1
APEM 发光二极管 Q12P1CXXW110E

Q12P1CXXW110E概述

    # Q12系列LED指示灯技术手册

    产品简介


    Q12系列是一款直径为12毫米的面板安装式LED指示灯,提供多种发光颜色选择及工作电压范围。产品采用镀铬黄铜前面板(可选亮铬、黑铬或哑光灰)与模制聚碳酸酯后盖组合而成,适用于广泛的工业控制、通信设备及其他需要状态指示的应用场景。凭借其出色的亮度调节能力和丰富的颜色选项,该系列产品成为监控系统、仪表盘指示的理想选择。

    技术参数


    | 参数名称 | 规格范围 |

    | 工作电压 | 2VDC至220VAC |
    | 最大反向电压 | 5V |
    | 光学角度 | 30°至100°(视具体型号而定) |
    | 使用寿命 | 10万小时 |
    | 驱动扭矩 | 4cNm(视具体选项而定) |
    | 最大面板厚度 | 7mm |
    | 防护等级(IP) | IP67(EN60529) |
    LED组件规格
    | 颜色 | 前向电压(V) | 发光强度(mcd) |
    |
    | 红色(HE) | 2.0 | 350 |
    | 绿色(HE) | 2.2 | 60 |
    | 黄色(HE) | 2.1 | 50 |
    | 蓝色(HE) | 3.3 | 800 |
    | 白色(HE) | 3.3 | 1,200 |
    | 橙色(HE) | 2.2 | 100 |
    | 双色(红/绿) | 2.0/2.2 | 20/10 |
    特殊功能
    - 密封选项:具备IP67防护等级,适合恶劣工作环境。
    - 操作温度范围:后部塑料体:-30°C至+65°C;后部环氧树脂体:-40°C至+85°C。

    产品特点和优势


    Q12系列LED指示灯以其高亮度、长寿命及多种颜色选择而著称。其卓越的设计使得它能够适应复杂的工业条件,并通过IP67防护标准确保可靠的运行表现。此外,该产品还提供了灵活的电压适配方案,涵盖了直流和交流供电方式,满足多样化的用户需求。

    应用案例和使用建议


    应用案例
    - 工业控制面板:用于显示设备状态如运行、故障或警告信号。
    - 通信设备:作为信号灯标识不同通信状态。
    - 家用电器:比如冰箱、洗衣机等内置状态提示灯。
    使用建议
    为了延长LED的使用寿命,请避免超过其最大额定电压10%以上使用。对于特定场合(如使用超亮LED),建议额外安装保护电路来进一步保障设备安全。

    兼容性和支持


    该产品兼容多种安装方式(焊接引脚、快速接线端子等),并支持从直流到交流的各种电源输入。厂商提供详尽的技术文档及客户支持服务,帮助解决潜在的技术难题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | LED不亮 | 检查电源连接是否正确;更换可能损坏的LED组件。 |
    | 光强不足 | 调整驱动电流至额定值范围内;更换超亮型LED组件。 |
    | 温度过高 | 改善散热设计;降低工作环境温度。 |

    总结和推荐


    Q12系列LED指示灯凭借其优越的性能、广泛适用性和用户友好的设计,在工业自动化和消费电子领域展现了强大的竞争力。我们强烈推荐此产品给那些寻求高效能、多功能状态指示解决方案的专业人士。无论是在严苛的工作条件下还是日常生活中,Q12系列都能提供可靠的表现和服务。

Q12P1CXXW110E参数

参数
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 白色
视角 60°
透镜类型 散射
Vf-正向电压 3.3V
长*宽*高 8mm*8mm*8mm
安装方式 焊接安装,面板安装
零件状态 在售

Q12P1CXXW110E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q12P1CXXW110E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q12P1CXXW110E Q12P1CXXW110E数据手册

Q12P1CXXW110E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.5155 ¥ 165.2963
10+ $ 17.985 ¥ 149.5379
25+ $ 15.1292 ¥ 125.7931
50+ $ 12.6034 ¥ 104.7366
100+ $ 12.0692 ¥ 98.8347
250+ $ 11.0775 ¥ 90.7137
500+ $ 11.0775 ¥ 90.7137
库存: 49
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 165.29
