QS101XXO24

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 橙色LED面板指示灯, 24V 直流, 20mA, 10mm安装孔径
供应商型号: 7864139
供应商: 海外现货
标准整包数: 1

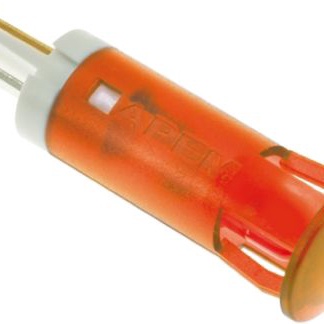

APEM 发光二极管 QS101XXO24

QS101XXO24概述

    # QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一种适用于各种工业控制面板的指示灯。它们采用标准和高亮度LED设计,能够在广泛的电压范围内(从2VDC到220VAC)工作。这种指示灯具有多种颜色选择,包括红色、绿色、黄色、蓝色、橙色和白色(透明),并且提供不同直径的安装孔尺寸,以满足不同的安装需求。这些指示灯具有出色的光学性能,适用于各种应用场景,如机械设备监控、仪表板显示等。

    技术参数


    以下是QS-Series Snap-in Panel Mount LED Indicators的主要技术参数:
    | 颜色 | 标准LED (mcd) | 正向电压 (V) | 高亮度LED (mcd) | 正向电压 (V) | 操作电压范围 | 工作电流 (mA) |
    ||
    | 红色 | 25 | 2.0 | 6000 | 2.2 | 2VDC (无电阻) | 20 |
    | 绿色 | 20 | 2.2 | 1200 | 3.3 | 12VDC | 20 |
    | 黄色 | 20 | 2.1 | 380 | 2.0 | 24VDC | 20 |
    | 蓝色 | 800 | 3.3 | 1600 | 3.3 | 28VDC | 20 |
    | 橙色 | 30 | 2.0 | 4100 | 2.2 | 110VAC | 6 |
    | 白色(透明)| 1200 | 3.3 | 2500 | 3.3 | 220VAC | 3 |
    尺寸和接口
    - 安装孔直径:6mm、8mm、10mm、12mm
    - 接线端子:焊接片/快接片、6mm(2.0 x 0.5mm)、8mm、10mm、12mm(2.8 x 0.8mm)或电线(200mm标准长度)
    - 终端类型:金(闪镀)/银(闪镀)或黄铜
    其他特性
    - 视角:标准LED 30°,高亮度LED 45°
    - 寿命:100,000小时
    - 操作温度范围:-30°C至+85°C
    - 存储温度:-40°C至+100°C
    - 镜片材料:聚碳酸酯(UL94V-0)
    - 身体模制材料:聚碳酸酯(UL94V-0)

    产品特点和优势


    1. 多种颜色选择:提供多种颜色的指示灯,满足不同应用场景的需求。
    2. 广泛的操作电压范围:支持从2VDC到220VAC的宽泛操作电压范围。
    3. 高亮度选项:可选高亮度LED,适合在强光环境下使用。
    4. 高可靠性:聚碳酸酯材质的镜片和身体模制具有良好的耐热性和抗冲击性。
    5. 易于安装:采用前端嵌入式安装方式,无需额外硬件,简化安装过程。

    应用案例和使用建议


    应用案例
    - 机械设备监控:在机械设备上用于指示设备运行状态。
    - 仪表盘显示:用于各种工业控制面板上的仪表盘,显示关键参数。
    使用建议
    - 选择合适的颜色:根据应用场景选择合适的颜色,如红灯用于警告、绿灯用于正常状态。
    - 正确连接电源:注意LED的工作电压,对于某些型号需要添加外部电阻以保护LED。
    - 注意安装方向:高亮度LED通常具有更宽的视角,安装时考虑最佳观察角度。

    兼容性和支持


    - 兼容性:QS-Series Snap-in Panel Mount LED Indicators与大多数工业控制系统兼容,可以方便地集成到现有的系统中。
    - 支持:APEM公司提供全面的技术支持和售后服务,包括安装指导、故障排除等。

    常见问题与解决方案


    常见问题
    1. LED不亮:检查供电电压是否符合要求,确认电路连接是否正确。
    2. LED过热:检查是否有足够的散热措施,确保安装环境通风良好。
    3. LED亮度不足:更换高亮度LED型号,或调整外部电阻值。
    解决方案
    1. LED不亮:检查电源连接,确保正负极连接正确;如有必要,增加外部电阻。
    2. LED过热:提高散热效果,避免高温环境;如使用大功率LED,需额外加装散热片。
    3. LED亮度不足:更换为高亮度LED型号;或在电路中增加合适值的外部电阻以优化电流。

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 是一款高性能的指示灯产品,具有广泛的适用范围和可靠的性能。其多样化的颜色选择和广泛的电压范围使其能够适应各种应用场景。考虑到其易于安装的特点和全面的技术支持,我们强烈推荐该产品作为工业控制系统中的理想选择。

QS101XXO24参数

参数
测试电流 -
显示颜色 橙色
视角 30°
透镜类型 散射
Vf-正向电压 24V
透镜形状 圆形,带平顶
波长 -
长*宽*高 28.2mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售

QS101XXO24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS101XXO24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS101XXO24 QS101XXO24数据手册

QS101XXO24封装设计

查看详情并下载
Symbol
Footprint
3D Model
