Q22P1BXXG24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 24V 圆形,带圆顶 散射 绿色 焊接安装,面板安装 18mm*18mm*18mm
供应商型号: HA-Q22P1BXXG24E
供应商: 海外现货
标准整包数: 25

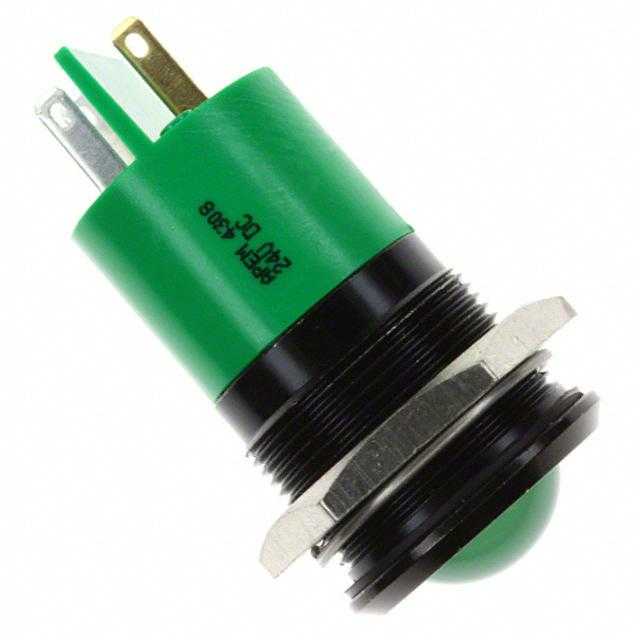

APEM 发光二极管 Q22P1BXXG24E

Q22P1BXXG24E概述


    产品简介


    本手册介绍的是型号为Q22系列的22毫米面板安装LED指示器。这款LED指示器主要用于各种工业及消费电子产品中,如汽车仪表盘、家电控制面板、机械设备监控系统等。该系列产品提供多种颜色选择,并具有独特的防尘防水功能(IP67密封),使其能够在各种恶劣环境下稳定工作。

    技术参数


    - 外观尺寸:直径22毫米
    - 透镜:16.75毫米彩色扩散环氧树脂或16.75毫米超级亮度LED
    - 密封性:IP67,符合EN60529标准
    - 工作温度范围:
    - 后塑料体:-30°C至+65°C(-22°F至+149°F)
    - 后环氧体:-40°C至+85°C(-40°F至+185°F)
    - 最大反向电压:5V
    - 视角:30°至100°(根据型号不同而变化)
    - 使用寿命:100,000小时
    - 扭矩:75 cNm(根据选项不同而变化)
    - 最大面板厚度:突出式12毫米,齐平式10毫米

    产品特点和优势


    Q22系列LED指示器的主要特点如下:
    - IP67密封:保证设备在任何方向上均不受灰尘侵入且可以短时间浸入水中。
    - 广泛的工作温度范围:适应广泛的工业和户外应用。
    - 长寿命:100,000小时的设计寿命确保长期稳定运行。
    - 多种颜色选择:满足不同的视觉需求和识别要求。
    - 多种终端选项:可选焊盘/压线端子、后环氧树脂引脚和导线,以适应不同的连接需求。

    应用案例和使用建议


    该系列产品广泛应用于汽车、工业自动化、家用电器等领域。例如,在汽车仪表盘中,Q22系列LED指示器可用于显示高/低挡位、刹车状态、雾灯开启等信号。使用时应注意:
    - 连接稳定性:焊接到压线端子时要特别小心,推荐使用300°C的焊锡温度进行3秒的焊接。
    - 电源匹配:确认指示器的额定电压与实际应用中的电压一致,必要时需要客户自行提供电阻器。
    - 环境防护:在极端环境中,建议使用IP67密封的版本以确保设备的可靠运行。

    兼容性和支持


    Q22系列LED指示器支持多种连接方式,包括焊盘/压线端子、后环氧树脂引脚和导线。此外,Apem公司还提供专业的技术支持和售后服务。如果需要特殊长度的电缆或定制的连接器,建议直接联系Apem。

    常见问题与解决方案


    - Q:如何正确连接焊盘/压线端子?
    - A:推荐使用300°C的焊锡温度进行3秒的焊接,确保焊接的稳定性和可靠性。
    - Q:不同电压下的LED指示器如何选择?
    - A:对于110VAC和220VAC,建议使用超级亮度LED,确保其在较高电压下正常工作。
    - Q:如何获取更多关于定制化的产品信息?
    - A:请直接联系Apem公司,他们将提供详细的定制服务和报价。

    总结和推荐


    Q22系列LED指示器凭借其优良的密封性、宽广的工作温度范围和超长的使用寿命,在各种工业及消费电子产品中表现出色。对于需要高性能LED指示器的应用场合,Q22系列是理想的选择。总体来说,我们强烈推荐使用Q22系列LED指示器。

Q22P1BXXG24E参数

参数
Vf-正向电压 24V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 绿色
视角 100°
透镜类型 散射
长*宽*高 18mm*18mm*18mm
安装方式 焊接安装,面板安装
零件状态 在售

Q22P1BXXG24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q22P1BXXG24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q22P1BXXG24E Q22P1BXXG24E数据手册

Q22P1BXXG24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 29.38 ¥ 248.8486
50+ $ 24.83 ¥ 210.3101
75+ $ 24.31 ¥ 205.9057
100+ $ 20.93 ¥ 177.2771
250+ $ 20.54 ¥ 173.9738
500+ $ 18.85 ¥ 159.6595
1000+ $ 15.73 ¥ 133.2331
库存: 2
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 0
