QS121XXW12

产品分类: 发光二极管
厂牌: APEM

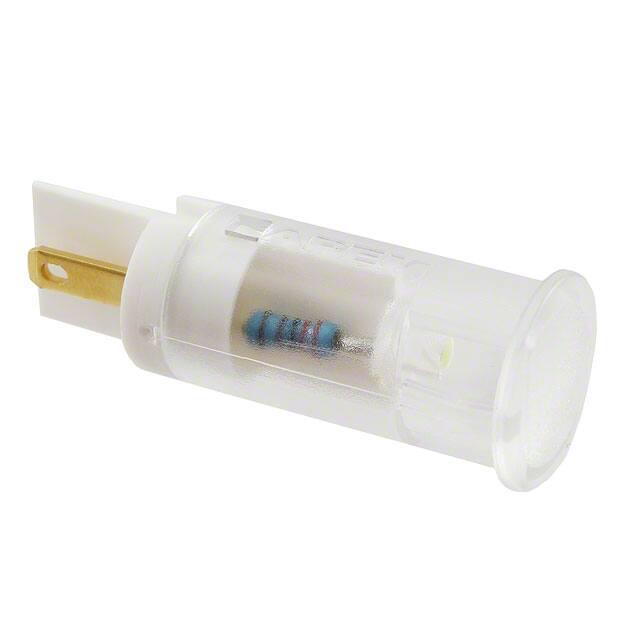

产品描述: APEM 白色LED面板指示灯, 12V 直流, 20mA, 12mm安装孔径
供应商型号: 7864286
供应商: 海外现货
标准整包数: 1

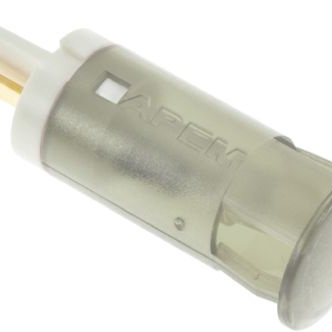

APEM 发光二极管 QS121XXW12

QS121XXW12概述

    # QS系列嵌入式面板安装LED指示灯技术手册

    产品简介


    QS系列嵌入式面板安装LED指示灯是一种广泛应用的指示装置,适用于各种工业和消费电子产品中。此系列产品提供多种尺寸(直径6 mm、8 mm、10 mm和12 mm)及安装孔径,支持前端面板快速安装,无需额外硬件。根据客户需求,可选标准亮度散射型LED或高亮度LED以增强在强光环境下的可视性。其核心用途在于为用户提供直观的状态指示,尤其适合需要高可靠性和长寿命的应用场景。

    技术参数


    环境与操作条件
    - 操作温度范围:-30°C 至 +65°C (-22°F 至 +149°F)
    - 最大反向电压:5V
    - 寿命:100,000小时
    - 面板厚度:0.8至1.6毫米
    材料
    - 外壳材质:聚碳酸酯(Moulded Polycarbonate)
    电气规格
    | 电压 | 工作电压范围(VDC/VAC) | 额定电流(mA) |
    |
    | 无电阻 | 2.1 至 3.3 | 20mA |
    | 6VDC | 5.4 至 6.6 | 20mA |
    | 12VDC | 10.8 至 13.2 | 20mA |
    | 24VDC | 21.6 至 26.4 | 20mA |
    | 28VDC | 25.2 至 30.8 | 20mA |
    | 110VAC | 99 至 110 | 6mA |
    | 220VAC | 207 至 253 | 3mA |
    LED组件规格
    标准亮度LED
    | 尺寸 | 强度(mcd) | 正向电压(V) |
    |
    | 6 mm | 40 | 2.0 |
    | 8 mm | 100 | 2.0 |
    | 10 mm| 100 | 2.0 |
    | 12 mm| 100 | 2.0 |
    高亮度LED
    | 尺寸 | 强度(mcd) | 正向电压(V) |
    |
    | 6 mm | 3,700 | 2.2 |
    | 8 mm | 6,000 | 2.2 |
    | 10 mm| 1,900 | 3.2 |
    | 12 mm| 2,100 | 2.0 |

    产品特点和优势


    独特功能
    - 快速面板安装设计,方便快捷,无需额外工具。
    - 提供多种颜色选择,满足不同应用场景需求。
    - 标准和高亮度版本可选,适应不同光线强度环境。
    市场竞争力
    - 长寿命:达到10万小时使用寿命,减少更换频率。
    - 可靠性高:适用于极端温度条件下的工作环境。
    - 多样化选择:支持多种电压输入,适配不同电源系统。

    应用案例和使用建议


    应用场景
    - 工业控制设备状态显示
    - 汽车仪表盘警示灯
    - 家用电器操作指示灯
    使用建议
    - 对于高亮度要求的应用,建议选择高亮度LED型号。
    - 在连接电路时,请确保工作电压不超过额定值的10%,以避免影响寿命。
    - 根据实际需求选择合适的线缆长度,如需特殊定制请联系制造商。

    兼容性和支持


    兼容性
    QS系列LED指示灯可与其他标准接口设备兼容,易于集成到现有系统中。此外,该产品支持多种电压输入,提高了灵活性。
    支持服务
    公司提供全面的技术支持和售后服务,客户可以通过官网获取详细资料或直接联系客服解决任何技术问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | LED亮度不足 | 确认供电电压是否符合要求 |
    | 设备无法正常点亮 | 检查焊接点是否牢固,接线是否正确 |
    | 长时间使用后发光变暗 | 更换新LED或调整驱动电流 |

    总结和推荐


    综合评估
    QS系列嵌入式面板安装LED指示灯凭借其紧凑的设计、多样的规格选择以及优异的性能表现,在工业和消费类电子领域展现了极高的实用价值。其坚固耐用的材料、长久的工作寿命和广泛的适用性使其成为同类产品中的佼佼者。
    推荐结论
    强烈推荐使用QS系列LED指示灯,特别是在对可靠性和灵活性要求较高的应用场景中。无论是在复杂的自动化生产线还是家庭电器中,这款产品都表现出色,能够有效提升用户体验并降低维护成本。

QS121XXW12参数

参数
显示颜色 白色
视角 30°
透镜类型 扩散
Vf-正向电压 12V
透镜形状 圆形,带平顶
波长 -
测试电流 -
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS121XXW12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS121XXW12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS121XXW12 QS121XXW12数据手册
