首页  >  产品百科  >  QS123XXO24

QS123XXO24

产品分类: 发光二极管
厂牌: APEM

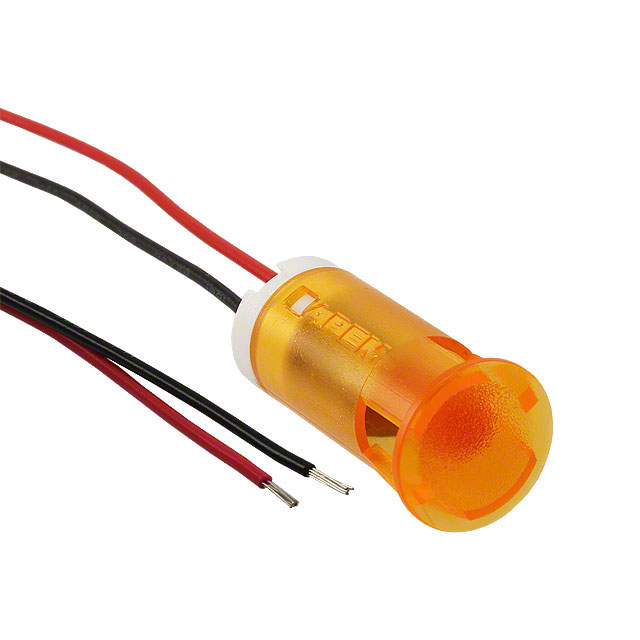

产品描述: APEM 橙色LED面板指示灯, 24V 直流, 20mA, 12mm安装孔径
供应商型号: 7864331
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 QS123XXO24

QS123XXO24概述

    # QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款广泛应用于各类工业控制面板、仪表板和指示灯系统的LED指示灯。它提供多种颜色选项(红、绿、黄、蓝、橙、白)和不同的直径尺寸(6mm, 8mm, 10mm, 12mm),可满足不同应用场景的需求。这些LED指示灯具备高亮度和标准亮度两种选择,适用于各种光线条件下的显示需求。

    技术参数


    - 颜色和亮度:
    - 红色(标准亮度):25 mcd,前向电压 2.0V;红色(高亮度):6000 mcd,前向电压 2.2V。
    - 绿色(标准亮度):20 mcd,前向电压 2.2V;绿色(高亮度):1200 mcd,前向电压 3.3V。
    - 黄色(标准亮度):20 mcd,前向电压 2.0V;黄色(高亮度):380 mcd,前向电压 2.0V。
    - 蓝色(标准亮度):800 mcd,前向电压 3.3V;蓝色(高亮度):1600 mcd,前向电压 3.3V。
    - 橙色(标准亮度):30 mcd,前向电压 2.0V;橙色(高亮度):4100 mcd,前向电压 2.2V。
    - 白色(标准亮度):1200 mcd,前向电压 3.3V;白色(高亮度):2500 mcd,前向电压 3.3V。
    - 操作电压范围:
    - 2VDC 到 220VAC。
    - 工作电流:
    - 通常为20mA,橙色为6mA,白色为3mA。
    - 光学特性:
    - 视角:标准LED为30°,高亮度LED为45°。
    - 最大反向电压:5V。
    - 预期寿命:100,000小时。
    - 工作温度范围:-30°C 到 +85°C。
    - 存储温度范围:-40°C 到 +100°C。

    - 外壳材料:
    - 镜片:聚碳酸酯(UL94V-0)。
    - 本体:聚碳酸酯(UL94V-0)。

    产品特点和优势


    - 灵活安装:面板嵌入式安装无需额外固定件。
    - 多种颜色选择:可选红色、绿色、黄色、蓝色、橙色和白色。
    - 多种直径规格:提供6mm、8mm、10mm和12mm直径规格。
    - 高亮度选项:适用于户外及强光环境下使用。
    - 耐温性好:工作温度范围广,适应恶劣环境。
    - 高可靠性:预期寿命长,超过10万小时。

    应用案例和使用建议


    应用案例
    QS-Series Snap-in Panel Mount LED Indicators 广泛应用于工业控制面板、家用电器、机械设备以及医疗设备等领域。例如,在工业控制系统中,这些指示灯可用于显示设备运行状态,指示故障或异常情况。
    使用建议
    - 根据所需的工作电压选择合适的LED型号。对于交流电源供电的应用,选择110VAC或220VAC型号。
    - 对于标准亮度LED,客户需自行添加限流电阻以确保安全工作。
    - 注意在焊接快接端子时要小心操作,避免损坏。
    - 对于220VAC和110VAC型号,默认采用高亮度LED。

    兼容性和支持


    - 兼容性:该系列产品能够方便地嵌入到各种厚度为0.8mm至1.6mm的面板上。
    - 支持:APEM 提供全面的技术支持和售后服务,确保用户能够顺利安装和使用产品。对于特殊需求,如定制长度的电线,也可咨询厂家。

    常见问题与解决方案


    - 问题1:安装后指示灯不亮。
    - 解决办法:检查电路连接是否正确,确认所使用的电压是否符合产品规格。
    - 问题2:LED亮度不够。
    - 解决办法:更换为高亮度LED型号,或根据需要选择合适的电流和电压设置。
    - 问题3:安装过程中出现松动。
    - 解决办法:确保按压牢固,必要时可在背面加装支撑物。

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 以其广泛的适用性、高可靠性以及易用性,成为各类控制面板和指示系统中的理想选择。其优异的性能和稳定的运行表现使其在市场上具有很高的竞争力。推荐在各种工业和商业环境中使用。

QS123XXO24参数

参数
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 橙色
视角 30°
透镜类型 扩散
Vf-正向电压 24V
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS123XXO24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS123XXO24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS123XXO24 QS123XXO24数据手册

QS123XXO24封装设计

查看详情并下载
Symbol
Footprint
3D Model
