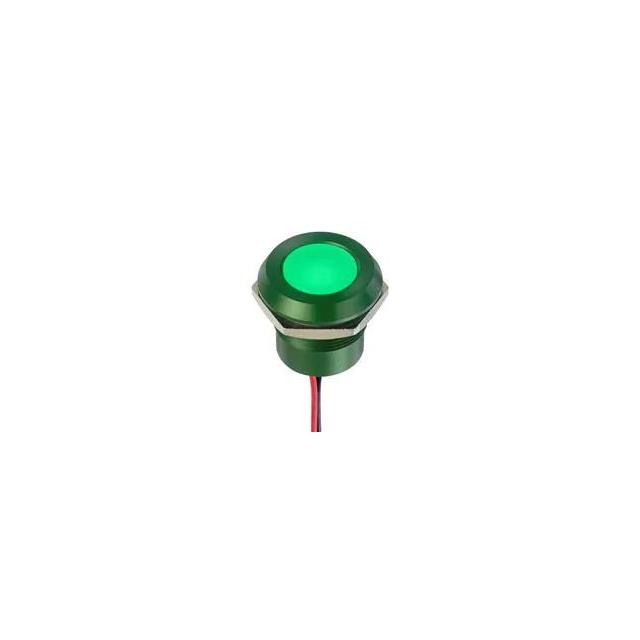

Q22Y5AGXXSG220E

产品分类: 发光二极管
厂牌: APEM
产品描述: 220V 圆形,平的 扩散 绿色 导线安装,面板安装 18mm*18mm*18mm
供应商型号: N-Q22Y5AGXXSG220E
供应商: 云汉优选
标准整包数: 1
APEM 发光二极管 Q22Y5AGXXSG220E

Q22Y5AGXXSG220E概述


    产品简介


    Q22系列22毫米面板安装式LED指示器
    Q22系列是一种专为面板安装设计的LED指示器,广泛应用于工业控制、自动化系统和消费电子等领域。该系列产品提供多种颜色和亮度等级选择,能够满足不同应用场合的需求。其独特的设计包括彩色扩散环氧透镜或超级亮光LED,使得在视觉效果上具有显著优势。此外,Q22系列还支持自定义雕刻,可以更好地适应个性化需求。

    技术参数


    主要规格
    - 透镜类型: 彩色扩散环氧透镜或超级亮光LED
    - 按键类型: 秘密直到点亮的聚碳酸酯标签或定制雕刻
    - 引脚/线终端: (2.8 x 0.8)焊盘/快插端子、引脚或200mm长的电线终端
    技术规格
    - 密封选项: IP67标准(EN60529)
    - 工作温度范围:
    - 后塑料外壳: -30°C 至 +65°C (-22°F 至 +149°F)
    - 后环氧树脂外壳: -40°C 至 +85°C (-40°F 至 +185°F)
    - 最大反向电压: 5V
    - 视场角: 30°至100°(取决于型号)
    - 寿命: 100,000小时
    - 扭力: 75 cNm(取决于选项)
    - 最大面板厚度: 12 mm(凸起),10 mm(平齐)
    电气规格
    - 电压范围:
    - DC 3.3至9.9V
    - DC 10.8至13.2V
    - DC 21.6至26.4V
    - DC 25.2至30.8V
    - AC 99至121V
    - AC 207至235V
    - 额定电流: 40mA(DC), 5mA(AC 110V), 3mA(AC 220V)
    - 发光强度:
    - 红色(普通): 82 mcd(凸起),70 mcd(平齐),5.7V
    - 绿色(普通): 95 mcd(凸起),66 mcd(平齐),6.0V
    - 黄色(普通): 60 mcd(凸起),59 mcd(平齐),5.9V
    - 蓝色(普通): 120 mcd(凸起),101 mcd(平齐),9.9V
    - 白色(普通): 1,000 mcd(凸起),150 mcd(平齐),3.3V
    - 超级亮光LED强度:
    - 红色: 465 mcd(凸起),800 mcd(平齐),5.7V
    - 绿色: 245 mcd(凸起),980 mcd(平齐),9.0V
    - 黄色: 365 mcd(凸起),1,250 mcd(平齐),6.0V

    产品特点和优势


    独特功能
    - IP67密封:具备防尘防水性能,适用于户外及严苛环境。
    - 宽广的工作温度范围:确保在极端环境下的稳定运行。
    - 高亮度与长寿命:超级亮光LED提供更高的亮度和更长的使用寿命。
    - 个性化定制:支持各种类型的LED发光强度,颜色和图案的定制。
    市场竞争力
    Q22系列以其卓越的亮度和耐用性在市场上具有很高的竞争力。其出色的密封性能和广泛的温度适应能力使其成为工业控制和自动化系统的理想选择。此外,高度的定制性使得它能够适应各种特定的应用需求,因此在同类产品中脱颖而出。

    应用案例和使用建议


    应用场景
    Q22系列广泛应用于工业控制面板、车载控制系统和家用电器中。例如,在车辆中,Q22系列可以用于显示车灯、发动机状态和其他关键系统的运行情况。
    使用建议
    - 在使用过程中,建议根据应用环境和具体要求选择适当的电压和电流。
    - 安装时要注意正确的连接方式,以避免因不当操作导致的产品损坏。
    - 定期进行检查和维护,以确保其长期稳定的运行。

    兼容性和支持


    兼容性
    Q22系列LED指示器兼容大多数工业标准接口和电气规范,能够方便地集成到现有的控制系统中。其多种连接方式(如焊盘/快插端子、引脚或电线终端)进一步增强了其兼容性。
    支持
    制造商提供了详细的技术文档和用户手册,并可通过官网或授权经销商获取。同时,提供专业的技术支持和售后服务,帮助客户解决在使用过程中可能遇到的各种问题。

    常见问题与解决方案


    常见问题
    - 问题1: 产品安装后无法正常工作。
    - 解决方案: 检查电源连接是否正确,确认LED与驱动电路之间的匹配是否恰当。
    - 问题2: LED亮度不足。
    - 解决方案: 调整驱动电路的电流输出,或考虑更换更高亮度的LED型号。
    - 问题3: 产品在高温环境下失效。
    - 解决方案: 确保安装环境符合产品的工作温度范围,并适当调整散热措施。

    总结和推荐


    Q22系列LED指示器凭借其优异的亮度、耐久性和广泛的适用性,在工业和消费电子领域表现出色。其定制化选项和高度可靠性使得它成为许多应用场景的理想选择。总体而言,推荐使用Q22系列LED指示器,特别是在需要高亮度和强耐用性的场合。

Q22Y5AGXXSG220E参数

参数
视角 -
透镜类型 扩散
Vf-正向电压 220V
透镜形状 圆形,平的
波长 -
测试电流 -
显示颜色 绿色
长*宽*高 18mm*18mm*18mm
安装方式 导线安装,面板安装
零件状态 在售
包装方式 散装

Q22Y5AGXXSG220E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q22Y5AGXXSG220E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q22Y5AGXXSG220E Q22Y5AGXXSG220E数据手册

Q22Y5AGXXSG220E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 62.9428 ¥ 535.0138
5+ $ 60.0284 ¥ 510.2414
9+ $ 58.3236 ¥ 495.7506
库存: 10
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1070.02
