QS81XXW24

产品分类: 发光二极管
厂牌: APEM

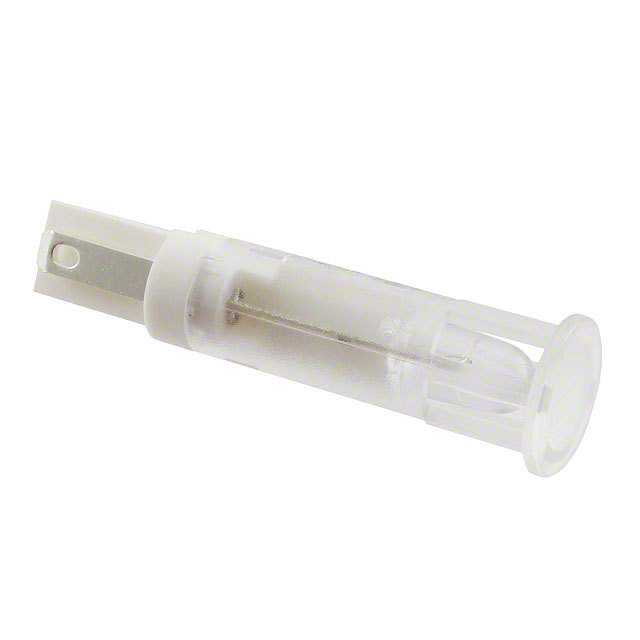

产品描述: APEM 白色LED面板指示灯, 24V 直流, 20mA, 8mm安装孔径
供应商型号: 7863700
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 QS81XXW24

QS81XXW24概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一种广泛应用于工业控制面板、仪器仪表及各种电子设备中的指示灯。这些LED指示灯采用嵌入式安装方式,无需额外硬件即可固定于前盖板上,适用于多种颜色和电压需求。它们具有高亮度和标准亮度两种选择,满足不同环境下的视觉要求。该系列产品覆盖6mm至12mm直径的安装孔尺寸,可以适应广泛的面板厚度。

    2. 技术参数


    - 颜色和亮度:
    - 红色(标准亮度):25 mcd,正向电压2.0V;高亮度:6000 mcd,正向电压2.2V。
    - 绿色(标准亮度):20 mcd,正向电压2.2V;高亮度:1200 mcd,正向电压3.3V。
    - 黄色(标准亮度):20 mcd,正向电压2.0V;高亮度:380 mcd,正向电压2.0V。
    - 蓝色(标准亮度):800 mcd,正向电压3.3V;高亮度:1600 mcd,正向电压3.3V。
    - 橙色(标准亮度):30 mcd,正向电压2.0V;高亮度:4100 mcd,正向电压2.2V。
    - 白色(透明)(标准亮度):1200 mcd,正向电压3.3V;高亮度:2500 mcd,正向电压3.3V。
    - 电压范围:
    - 直流2V到直流220V。
    - 电流:
    - 红色:20mA(标准亮度)。
    - 绿色:20mA(标准亮度)。
    - 黄色:20mA(标准亮度)。
    - 蓝色:20mA(标准亮度)。
    - 橙色:6mA(标准亮度)。
    - 白色(透明):3mA(标准亮度)。
    - 其他参数:
    - 视角:标准LED为30°,高亮度LED为45°。
    - 使用寿命:100,000小时。
    - 工作温度范围:-30°C 至 +85°C。
    - 存储温度范围:-40°C 至 +100°C。

    3. 产品特点和优势


    QS-Series Snap-in Panel Mount LED Indicators 具有多项显著优势:
    - 安装便捷:采用前盖板卡扣式安装,无需额外固定件。
    - 高可靠性:采用PC材料的透镜和主体模塑,耐用且耐高温。
    - 多色彩选项:提供多种颜色选择,适用于不同场合。
    - 长寿命:高达100,000小时的工作寿命。
    - 广泛适用性:支持多种电压输入,可适用于不同设备。
    - 高亮度选择:对于需要在强光环境下显示的场景,可以选择高亮度版本。

    4. 应用案例和使用建议


    QS-Series Snap-in Panel Mount LED Indicators 可用于工业控制面板、家用电器、汽车仪表盘等多种场合。例如,在工业环境中,这种指示灯可用于显示机器运行状态;在汽车仪表盘中,可以用来指示发动机温度或油量。为了保证最佳使用效果,建议用户根据实际使用环境选择合适的电压和亮度等级,并确保正确连接电源和电阻。

    5. 兼容性和支持


    该产品与各种设备兼容,适用于广泛的应用场合。APEM 提供全面的技术支持和售后服务,客户可以在其官方网站上查询相关资料和技术文档,也可以直接联系销售代表获取帮助。

    6. 常见问题与解决方案


    - 问题:如何选择正确的电压和电流?
    - 解答:根据应用环境选择合适的电压范围,一般在2V至220V之间。对于标准LED,选择合适的电流以确保不会超过最大电流限制,如20mA。
    - 问题:如何安装和固定该指示灯?
    - 解答:采用前盖板卡扣式安装方式,只需将LED插入面板切口中,无需额外固定件。
    - 问题:如何确保LED的使用寿命?
    - 解答:避免过高的电流和过低的工作温度,定期检查连接线路并确保连接牢固。

    7. 总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 在工业和消费电子市场上表现优秀,凭借其高可靠性、长寿命和多样化的应用选择,成为众多应用场合的理想选择。无论是新项目开发还是现有系统升级,这款LED指示灯都将是您不可或缺的一部分。强烈推荐使用。
    希望本文提供的信息能帮助您更好地了解和使用QS-Series Snap-in Panel Mount LED Indicators。如需更多详细信息,建议访问APEM官方网站或联系其销售代表。

QS81XXW24参数

参数
波长 -
测试电流 -
显示颜色 白色
视角 30°
透镜类型 散射
Vf-正向电压 24V
透镜形状 圆形,带平顶
长*宽*高 28mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售

QS81XXW24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS81XXW24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS81XXW24 QS81XXW24数据手册

QS81XXW24封装设计

查看详情并下载
Symbol
Footprint
3D Model
