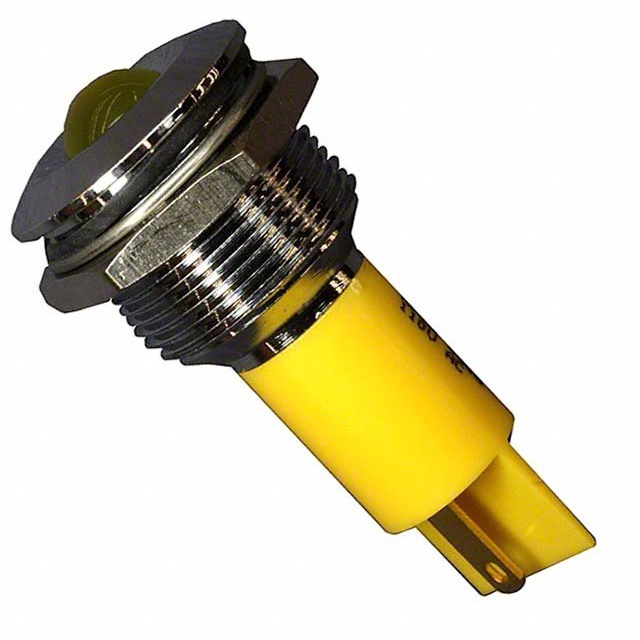

Q19P1CXXY110E

产品分类: 发光二极管
厂牌: APEM
产品描述: 60° 110V 圆形,带圆顶 扩散 黄色 焊接安装,面板安装 10mm*10mm*10mm
供应商型号: N-Q19P1CXXY110E
供应商: 云汉优选
标准整包数: 1
APEM 发光二极管 Q19P1CXXY110E

Q19P1CXXY110E概述

    # Q19系列19毫米面板安装LED指示灯

    产品简介


    Q19系列19毫米面板安装LED指示灯是一种高性能的指示装置,适用于各种工业和消费电子应用。产品提供不同类型的透镜(彩色扩散环氧树脂或水清高亮LED)及突出、内陷和平齐三种边框风格选择。其灵活的终端配置(焊接引脚/快接端子、针脚或导线)和定制雕刻服务,使得其广泛应用于汽车、家用电器、机械设备等领域。
    主要功能
    - 提供直观视觉指示信号。
    - 支持多种电压输入(直流5V至220VAC),适应复杂电路设计需求。
    - 拥有IP67防护等级选项,适合恶劣环境应用。
    应用领域
    - 汽车仪表盘指示灯
    - 家电控制面板
    - 工业控制设备
    - 医疗仪器显示界面

    技术参数


    电气特性
    | 参数 | 规格值 |

    | 最大反向电压 | 5V |
    | 观看角度 | 30°~100°(根据型号不同) |
    | 寿命 | 10万小时 |
    | 额定扭矩 | 75 cNm |
    | 最大面板厚度 | 11mm |
    光学特性
    | LED颜色 | 光通量(mcd) | 前向电压(V) |
    |
    | 红色(普通亮度) | 80/10mcd | 2.0 |
    | 绿色 | 60/5mcd | 2.2 |
    | 黄色 | 50/4mcd | 2.1 |
    | 蓝色 | 540/100mcd | 3.3 |
    | 白色 | 1000/150mcd | 3.3 |
    环境条件
    - 后塑料体温度范围:-30°C至+65°C(-22°F至+149°F)
    - 后环氧体温度范围:-40°C至+85°C(-40°F至+185°F)

    产品特点和优势


    突出亮点
    1. 防护等级:具备IP67防护等级,能够有效防尘防水。
    2. 多功能性:支持多种电压输入,覆盖低压到高压的应用场景。
    3. 耐用性:LED寿命长达10万小时,适合长期运行需求。
    市场竞争力
    - 多样化设计满足客户个性化需求。
    - 良好的光学表现确保指示清晰可见。
    - 可靠的环境适应能力使其成为恶劣条件下工作的理想选择。

    应用案例和使用建议


    应用案例
    1. 在汽车仪表盘中作为速度表、油量计等的指示灯。
    2. 在家用电器如洗衣机或冰箱上作为工作状态指示灯。
    3. 在工业控制系统中用于报警提示。
    使用建议
    - 根据具体应用场合选择合适的电压输入类型。
    - 若需长时间点亮,建议选用Hyper Bright或Super Bright型号以延长使用寿命。
    - 注意避免过载电压,防止因电流过大导致光强下降甚至损坏。

    兼容性和支持


    兼容性
    - 与主流电子控制器及显示模块高度兼容。
    - 支持通过焊接引脚、快接端子或导线进行连接。
    厂商支持
    - APEM公司提供全面的技术支持和售后服务。
    - 如需定制化产品,可直接联系厂商获取详细方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 指示灯亮度不足 | 确保供电电压稳定且在额定范围内 |
    | 工作时发热异常 | 检查散热措施是否到位 |
    | 长时间使用后光强减弱 | 更换为Hyper Bright或Super Bright型号 |

    总结和推荐


    综合评估
    Q19系列19毫米面板安装LED指示灯以其丰富的功能、优异的性能和广泛的应用领域脱颖而出。无论是工业控制还是消费电子领域,它都能提供可靠稳定的指示信号。特别是其高防护等级、长寿命等特点使其在市场上具有极强的竞争力。
    推荐结论
    强烈推荐给需要高性能指示灯的各类项目。对于需要定制化或特殊规格的客户,APEM公司提供的专业支持将是一个重要加分项。

Q19P1CXXY110E参数

参数
Vf-正向电压 110V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 黄色
视角 60°
透镜类型 扩散
长*宽*高 10mm*10mm*10mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q19P1CXXY110E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q19P1CXXY110E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q19P1CXXY110E Q19P1CXXY110E数据手册

Q19P1CXXY110E封装设计

查看详情并下载
Symbol
Footprint
3D Model
