首页  >  产品百科  >  QS103XXB24

QS103XXB24

产品分类: 发光二极管
厂牌: APEM

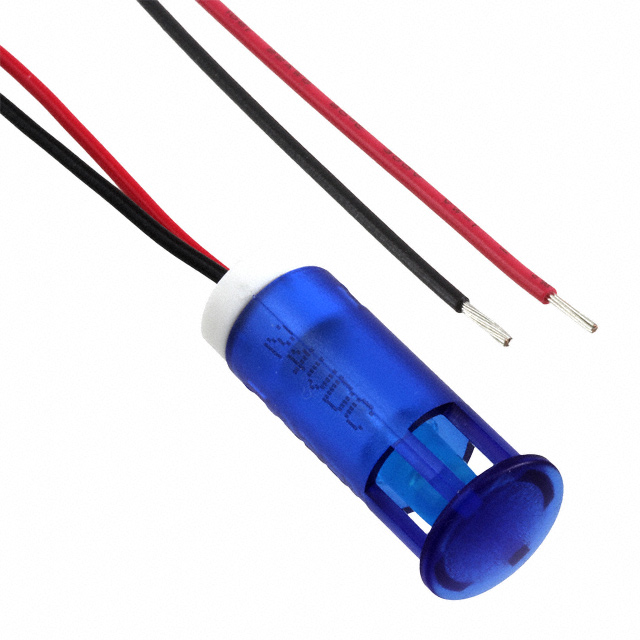

产品描述: APEM 蓝色LED面板指示灯, 24V 直流, 20mA, 10mm安装孔径
供应商型号: 642-QS103XXB24
供应商: Mouser
标准整包数: 1

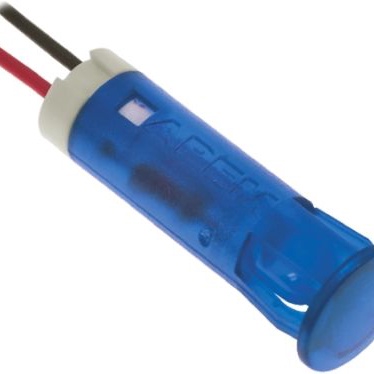

APEM 发光二极管 QS103XXB24

QS103XXB24概述

    QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款广泛应用于各种电子设备中的指示灯。它包括标准亮度LED和高亮度LED两种选项,具有多种颜色选择(红、绿、黄、蓝、橙、白)。这款指示灯适用于广泛的电压范围(从2VDC到220VAC),非常适合用于需要长时间稳定工作的应用场合。由于其独特的设计,安装过程简便快捷,无需额外的固定硬件。

    技术参数


    以下是该产品的主要技术参数和技术规格:
    - 标准LED (mcd)
    - 红色:25
    - 绿色:20
    - 黄色:20
    - 蓝色:800
    - 橙色:30
    - 白色(透明):1200
    - 高亮度LED (mcd)
    - 红色:6000
    - 绿色:1200
    - 黄色:380
    - 蓝色:1600
    - 橙色:4100
    - 白色(透明):2500
    - 正向电压 (V)
    - 标准LED
    - 红色:2.0
    - 绿色:2.2
    - 黄色:2.1
    - 蓝色:3.3
    - 橙色:2.0
    - 白色(透明):3.3
    - 高亮度LED
    - 红色:2.2
    - 绿色:3.3
    - 黄色:2.0
    - 蓝色:3.3
    - 橙色:2.2
    - 白色(透明):3.3
    - 操作电压范围
    - 2VDC 至 220VAC
    - 操作电流 (mA)
    - 标准LED
    - 红色:20
    - 绿色:20
    - 黄色:20
    - 蓝色:20
    - 橙色:6
    - 白色(透明):3

    产品特点和优势


    1. 安装简便:前面板插接式安装无需额外固定硬件。
    2. 多样化的颜色选择:提供六种基本颜色以及高亮度版本。
    3. 宽电压范围:可以适应从直流到交流的不同电源需求。
    4. 长寿命:标准使用寿命达100,000小时。
    5. 耐候性强:工作温度范围为-30°C至+85°C,存储温度范围为-40°C至+100°C。
    6. 兼容性:通过了UL496认证,确保产品质量可靠。

    应用案例和使用建议


    该产品广泛应用于工业控制面板、自动化设备、医疗仪器、消费电子产品等领域。例如,在一个工业控制系统中,红灯可能表示故障,绿灯表示正常运行,黄灯表示警告状态。
    使用建议:
    1. 确保适当的电阻:用户需自行提供适当的电阻以达到所需的电流。
    2. 注意供电电压:不同颜色和亮度的LED有不同的电压要求,需要根据实际应用场景选择合适的型号。
    3. 考虑环境因素:根据工作环境选择适合的工作温度范围内的型号。

    兼容性和支持


    - 兼容性:该产品可以与其他标准的电气设备兼容,方便集成到现有系统中。
    - 支持和服务:APEM公司提供技术支持和售后服务,确保用户能够获得及时的帮助。

    常见问题与解决方案


    1. 问题:LED指示灯不亮。
    - 解决方案:检查连接是否正确,确保提供了正确的电阻并匹配电压。
    2. 问题:指示灯亮度不足。
    - 解决方案:检查是否选择了高亮度LED选项,确保供电电压符合要求。
    3. 问题:长时间使用后出现光衰。
    - 解决方案:确认工作环境温度在规定范围内,避免过热影响使用寿命。

    总结和推荐


    总体而言,QS-Series Snap-in Panel Mount LED Indicators是一款高性能、多功能且易于安装的LED指示灯产品。其多样化的颜色选择、宽广的操作电压范围和长寿命使其成为各种应用的理想选择。对于需要稳定指示信号的应用场合,这款产品是一个非常值得推荐的选择。

QS103XXB24参数

参数
显示颜色 蓝色
视角 30°
透镜类型 扩散
Vf-正向电压 24V
透镜形状 圆形,带平顶
波长 -
测试电流 -
长*宽*高 28.2mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS103XXB24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS103XXB24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS103XXB24 QS103XXB24数据手册

QS103XXB24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.4655 ¥ 96.8835
10+ $ 7.48 ¥ 63.206
50+ $ 7.3332 ¥ 61.9655
100+ $ 5.8752 ¥ 49.6454
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 96.88
