QS103XXHO220

产品分类: 发光二极管
厂牌: APEM

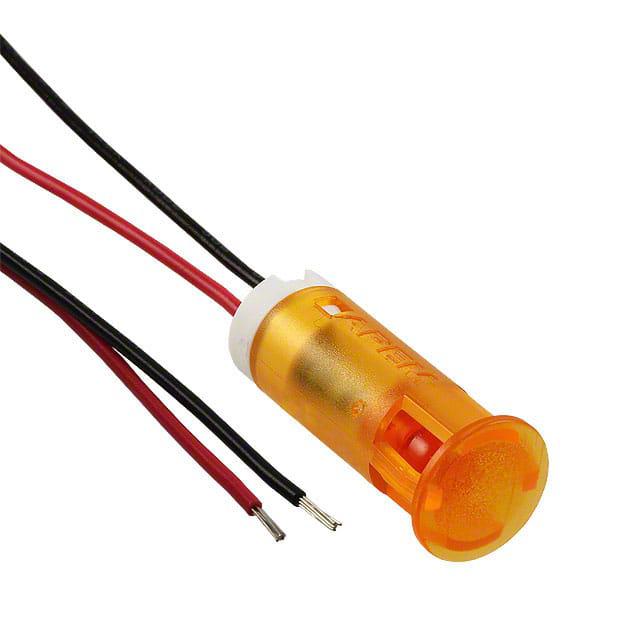

产品描述: APEM 橙色LED面板指示灯, 220V 交流, 3mA, 10mm安装孔径
供应商型号: N-QS103XXHO220
供应商: 云汉优选
标准整包数: 1

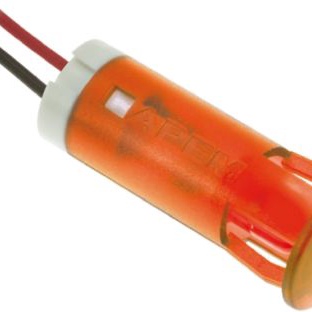

APEM 发光二极管 QS103XXHO220

QS103XXHO220概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款适用于各种工业和消费电子应用的面板安装指示灯。这些指示灯具有高亮度和标准亮度两种版本,提供多种颜色选择,以满足不同环境下的视觉需求。产品广泛应用于工业控制面板、汽车仪表盘、家用电器以及其他需要状态显示的应用场景。

    2. 技术参数


    | 参数 | 值 |

    | 色彩 | 红色、绿色、黄色、蓝色、橙色、白色(透明) |
    | 光强度 (mcd) | 标准LED: 红色 25, 绿色 20, 黄色 20, 蓝色 800, 橙色 30, 白色 1200
    高亮度LED: 红色 6000, 绿色 1200, 黄色 380, 蓝色 1600, 橙色 4100, 白色 2500 |
    | 正向电压 (V) | 标准LED: 红色 2.0, 绿色 2.2, 黄色 2.1, 蓝色 3.3, 橙色 2.0, 白色 3.3
    高亮度LED: 红色 2.2, 绿色 3.3, 黄色 2.0, 蓝色 3.3, 橙色 2.2, 白色 3.3 |
    | 工作电压范围 (V) | 标准LED: 2VDC - 220VAC |
    | 工作电流 (mA) | 标准LED: 红色 20, 绿色 20, 黄色 20, 蓝色 20, 橙色 6, 白色 3 |
    | 最大反向电压 (V) | 5V |
    | 视角 (°) | 标准LED: 30°
    高亮度LED: 45° |
    | 预期寿命 (小时) | 100,000小时 |
    | 工作温度范围 (°C) | -30°C 到 +85°C |
    | 存储温度范围 (°C) | -40°C 到 +100°C |
    | 安装孔尺寸 (mm) | 6mm, 8mm, 10mm, 12mm |

    3. 产品特点和优势


    - 多样性:提供多种颜色和亮度选项,适应不同的应用需求。
    - 安装简便:采用前端面板嵌入式安装,无需额外硬件。
    - 长寿命:预期寿命达到100,000小时,适用于长期运行的设备。
    - 宽工作电压范围:支持从2VDC到220VAC的宽泛工作电压,增强了适用性。
    - 高可靠性:采用UL94V-0认证的聚碳酸酯材料制成,具有良好的耐热和耐燃性能。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制面板:用于显示机器运行状态,如电源状态、故障报警等。
    - 汽车仪表盘:用于显示油量、水温、车速等关键信息。
    - 家用电器:例如洗衣机、微波炉等设备的状态指示灯。
    使用建议:
    - 在使用过程中,应注意LED的正向电压和电流要求,确保正确连接并避免过载。
    - 对于220VAC高亮度LED,建议在高压环境下安装时采取必要的安全措施。
    - 如需长时间点亮,请考虑使用散热设计,延长使用寿命。

    5. 兼容性和支持


    - 兼容性:本产品可与多种电子元件和其他设备兼容,适用于各类电路设计。
    - 支持和服务:APEM公司提供全面的技术支持和售后服务,包括产品咨询、故障排查和技术培训。

    6. 常见问题与解决方案


    1. 问:如何确定正确的电阻值?
    - 答:根据LED的正向电压和所需的电流来计算所需的电阻值。通常,标准电阻值为几百欧姆至几千欧姆不等。
    2. 问:如何识别LED的极性?
    - 答:金黄色接线端子代表阳极(+),银色接线端子代表阴极(-)。红色导线代表阳极(+),黑色导线代表阴极(-)。
    3. 问:如何处理LED过热问题?
    - 答:增加散热片或降低驱动电流,以减少发热量。保持适当的通风和散热空间也很重要。

    7. 总结和推荐


    总体而言,QS-Series Snap-in Panel Mount LED Indicators 是一款高性能、多功能的面板安装指示灯。其丰富的色彩选择、宽泛的工作电压范围和高可靠性使其成为众多应用的理想选择。我们强烈推荐该产品,尤其是在需要高可靠性和稳定性的环境中。

QS103XXHO220参数

参数
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 橙色
视角 45°
透镜类型 扩散
Vf-正向电压 220V
长*宽*高 28.2mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS103XXHO220厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS103XXHO220数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS103XXHO220 QS103XXHO220数据手册

QS103XXHO220封装设计

查看详情并下载
Symbol
Footprint
3D Model
