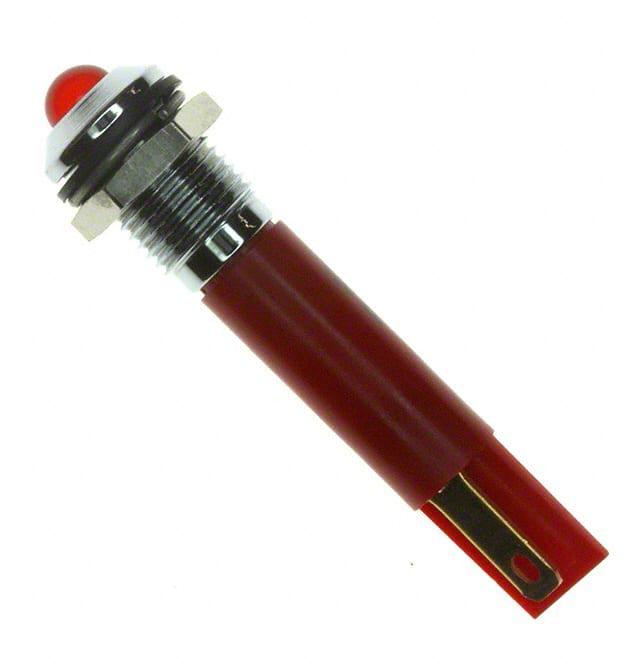

Q8P1CXXR12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 12V 圆形,带圆顶 扩散 红色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: 2873763
供应商: 海外现货
标准整包数: 1

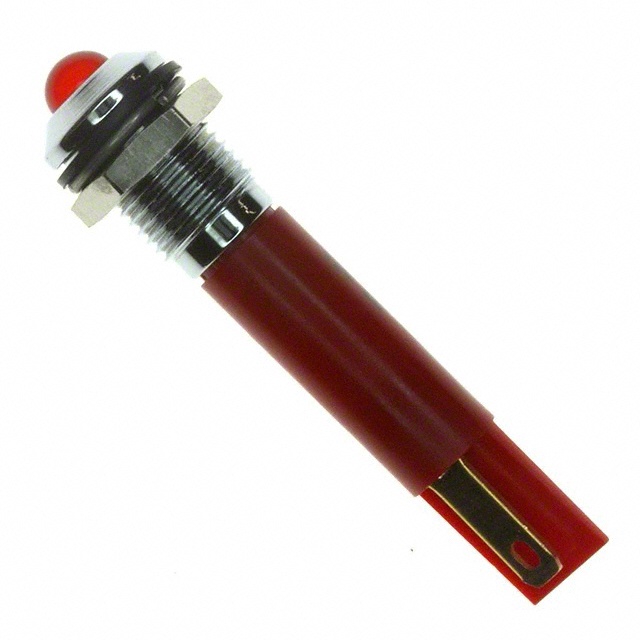

APEM 发光二极管 Q8P1CXXR12E

Q8P1CXXR12E概述

    APem Q Series Ø8mm (.315") Panel Mount LED Indicators



    产品简介



    APem Q系列LED指示灯是一款设计用于面板安装的小尺寸指示器,具有多种颜色和亮度选择。这款LED指示灯具有8毫米直径的面板安装孔,配备有5毫米彩色扩散环氧透镜或5毫米超级/超亮LED。产品采用明显的、凹陷式和齐平式的前面板设计,广泛应用于工业控制、机械设备和家用电器等领域。


    技术参数



    - 电压范围: 2VDC至220VAC
    - 终端类型:
    - 钎焊端子/快插端子(2.8 x 0.8)
    - 插针
    - 200mm长的线材
    - 防护等级: 可选IP67(符合EN60529标准)
    - 固定方式: 提供安装螺母和弹簧垫圈
    - 最大反向电压: 5V
    - 视场角: 30-100度(根据型号不同)
    - 寿命: 10万小时
    - 工作温度范围: -40°C至+85°C
    - 额定电流: 20mA

    主要亮度规格(单位:mcd)

    | 颜色 | 显著和凹陷式 | 齐平式 | 前向电压 |
    | --- | --- | --- | --- |
    | 红色 | 100/10000 | 1300 | 2.0V |
    | 绿色 | 60/10000 | 120 | 2.2V |
    | 黄色 | 50/3300 | 350 | 2.0V |
    | 蓝色 | 1600/2200 | 280 | 3.3V |
    | 白色 | 1600/2500 | 350 | 3.3V |
    | 橙色 | 45/4000 | 500 | 2.2V |


    产品特点和优势



    - 高亮度: 提供从100mcd到10000mcd不等的亮度选择,适用于各种明亮环境。
    - 多种颜色选择: 包括红色、绿色、黄色、蓝色、白色和橙色等多种颜色。
    - IP67防护等级: 防水防尘,确保在恶劣环境下稳定工作。
    - 可定制终端选项: 提供多种连接方式,如钎焊端子、插针和200mm线材等。
    - 适用电压广: 支持2VDC至220VAC电压范围,适应不同场合需求。


    应用案例和使用建议



    应用案例

    该系列产品广泛应用于工业自动化控制面板、机械设备监控和家用电器状态指示等领域。例如,在一个机械臂控制系统中,通过不同的颜色LED可以直观地显示机械臂的状态,提高操作安全性。

    使用建议

    - 高电压应用: 对于110VAC和220VAC的应用,建议使用HyperBright或SuperBright LED,以保证亮度和可靠性。
    - 焊接注意事项: 在焊接快插端子时需注意温度控制(推荐温度270°C,持续2秒),避免过热导致损坏。
    - 短体选项: 对于短体插针和线材,仅限28VDC以下应用;无内置电阻的短体Faston仅限2VDC。


    兼容性和支持



    - 兼容性: 该产品兼容多种终端类型和电压等级,适用于各种工业和民用场合。
    - 厂商支持: APem提供全面的技术支持和维护服务,包括快速响应客户咨询和技术支持热线。


    常见问题与解决方案



    - Q: 如何识别Anode和Cathode?
    - A: 金Faston端子表示阳极(+),银端子表示阴极(-)。
    - Q: 如何更换不同长度的线材?
    - A: 请联系APem官方获取特定长度的线材。
    - Q: 如何安装IP67密封版本?
    - A: 安装前请确认面板厚度不超过7mm,确保密封效果。


    总结和推荐



    APem Q系列LED指示灯凭借其广泛的电压支持、多样化的颜色选择以及良好的防水防尘能力,在工业和民用应用中表现出色。其独特的设计理念和可靠的技术参数使其成为市场上极具竞争力的产品之一。对于需要高亮度、多功能且坚固耐用的指示灯的应用场合,强烈推荐使用APem Q系列LED指示灯。

Q8P1CXXR12E参数

参数
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 红色
视角 100°
透镜类型 扩散
Vf-正向电压 12V
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q8P1CXXR12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8P1CXXR12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8P1CXXR12E Q8P1CXXR12E数据手册

Q8P1CXXR12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
