首页  >  产品百科  >  QS81XXHW220

QS81XXHW220

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 白色LED面板指示灯, 220V 交流, 3mA, 8mm安装孔径
供应商型号: 7863858
供应商: 海外现货
标准整包数: 1

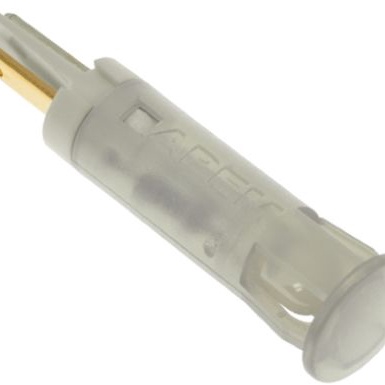

APEM 发光二极管 QS81XXHW220

QS81XXHW220概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一种用于各种工业和商业应用的高品质指示灯。它们设计用于嵌入式安装,具有多种颜色和电压选项,适用于不同的照明需求。这些LED指示灯广泛应用于机器面板、控制台、仪器仪表等领域,用以显示设备的状态或报警信号。

    2. 技术参数


    以下是QS-Series Snap-in Panel Mount LED Indicators的关键技术参数:
    | 参数类别 | 技术规格 |

    | 颜色和亮度 | 红色(标准):25 mcd
    红色(高亮度):6000 mcd
    绿色(标准):20 mcd
    绿色(高亮度):1200 mcd
    黄色(标准):20 mcd
    黄色(高亮度):380 mcd
    蓝色(标准):800 mcd
    蓝色(高亮度):1600 mcd
    橙色(标准):30 mcd
    橙色(高亮度):4100 mcd
    白色(透明)(标准):1200 mcd
    白色(透明)(高亮度):2500 mcd |
    | 正向电压 | 红色(标准):2.0 V
    红色(高亮度):2.2 V
    绿色(标准):2.2 V
    绿色(高亮度):3.3 V
    黄色(标准):2.1 V
    黄色(高亮度):2.0 V
    蓝色(标准):3.3 V
    蓝色(高亮度):3.3 V
    橙色(标准):2.0 V
    橙色(高亮度):2.2 V
    白色(透明)(标准):3.3 V
    白色(透明)(高亮度):3.3 V |
    | 工作电压范围 | 2 VDC 至 220 VAC |
    | 工作电流 | 红色(标准):20 mA
    绿色(标准):20 mA
    黄色(标准):20 mA
    蓝色(标准):20 mA
    橙色(标准):6 mA
    白色(透明)(标准):3 mA |
    | 反向电压 | 最大5 V |
    | 视角 | 标准LED:30°
    高亮度LED:45° |
    | 寿命 | 预计100,000小时 |
    | 操作温度范围 | -30°C 至 +85°C |
    | 存储温度 | -40°C 至 +100°C |
    | 透镜材料 | 聚碳酸酯(UL94V-0等级) |
    | 终端材料 | 镀金/镀银焊盘,黄铜 |

    3. 产品特点和优势


    - 多样化颜色选择:红、绿、黄、蓝、橙和白(透明),满足不同场合的需求。
    - 多种安装尺寸:提供6mm、8mm、10mm和12mm四种安装孔直径。
    - 简易安装:采用前部面板卡入式安装,无需额外硬件。
    - 高亮度选项:为确保在日光下仍能清晰可见,提供了高亮度LED选项。
    - 兼容性:支持2VDC至220VAC的电压范围,可灵活应用于各种应用。
    - 耐用性:预计使用寿命长达100,000小时,符合UL94V-0等级的聚碳酸酯透镜和外壳,具备良好的机械强度和耐火性。

    4. 应用案例和使用建议


    应用案例:
    - 用于机械设备上的状态指示,如PLC控制器的运行状态监控。
    - 在自动化生产线中,作为设备故障或异常情况的报警指示。
    - 医疗设备上显示电源状态和操作模式。
    使用建议:
    - 电流匹配:客户需根据所需的电流值提供相应的限流电阻。
    - 电压选择:考虑到应用环境,选择合适的电压范围,以避免过压损坏。
    - 温度影响:在高温环境下使用时,注意散热设计,防止温度过高导致LED寿命缩短。
    - 颜色搭配:根据不同用途和需求,合理选择和组合不同颜色的LED指示灯,以便更好地显示信息。

    5. 兼容性和支持


    - 兼容性:QS-Series Snap-in Panel Mount LED Indicators 支持多种终端连接方式,包括焊盘/快接端子、200mm标准线缆长度等。
    - 厂商支持:制造商APEM提供全面的技术支持和售后服务,如需特定参数或特殊配置,可联系APEM进行定制。

    6. 常见问题与解决方案


    - 问题1:如何确定所需的电阻值?
    - 解决方案:根据应用要求确定所需的LED工作电流,然后计算所需电阻值。例如,若需要通过LED的电流为20mA,正向电压为2V,则计算公式为:\(R = \frac{V{supply} - V{f}}{I}\),其中 \(V{supply}\) 是供电电压,\(V{f}\) 是LED的正向电压,\(I\) 是所需电流。
    - 问题2:如何安装LED指示灯?
    - 解决方案:首先确认面板厚度在0.8mm至1.6mm范围内,然后将LED指示灯对准面板上的安装孔,直接推入即可完成安装。对于焊盘/快接端子,可以通过焊接或快速连接方式进行电气连接。
    - 问题3:LED指示灯无法正常点亮怎么办?
    - 解决方案:检查电源电压是否正确,确保正负极连接无误;同时检查所配的电阻值是否适当,如果仍然无法点亮,请确认LED指示灯本身是否存在质量问题,必要时可以联系供应商进行退换货处理。

    7. 总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 是一款高性能且应用广泛的LED指示灯产品,它拥有丰富的色彩选择、多样化的安装尺寸、简便的安装过程及长寿命的特点。对于需要高质量LED指示灯的应用场景,强烈推荐选用QS-Series Snap-in Panel Mount LED Indicators。

QS81XXHW220参数

参数
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 白色
视角 45°
透镜类型 扩散
Vf-正向电压 220V
长*宽*高 28mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS81XXHW220厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS81XXHW220数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS81XXHW220 QS81XXHW220数据手册

QS81XXHW220封装设计

查看详情并下载
Symbol
Footprint
3D Model
