QS123XXHW220

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 白色LED面板指示灯, 220V 交流, 3mA, 12mm安装孔径
供应商型号: 7864422
供应商: 海外现货
标准整包数: 1

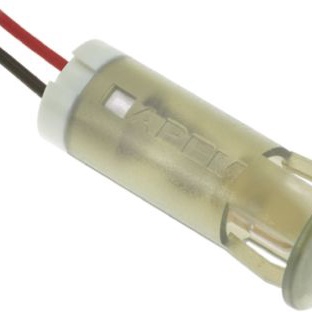

APEM 发光二极管 QS123XXHW220

QS123XXHW220概述

    # QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款多功能、高亮度的指示灯,适用于多种电子设备。这些指示灯通过面板安装方式,无需额外硬件即可固定。它们采用标准和高亮度LED,以满足不同环境下的需求。产品提供红、绿、黄、蓝、橙、白(透明)等多种颜色选择,可应用于各种电子控制系统中,如工业自动化、医疗设备、通讯系统等领域。

    技术参数


    基本规格
    | 颜色 | 标准LED光强(mcd) | 正向电压(V) | 高亮度LED光强(mcd) | 正向电压(V) | 工作电压范围(V) | 额定工作电流(mA) |
    ||
    | 红色 | 25 | 2.0 | 6000 | 2.2 | 2VDC - 220VAC | 20 |
    | 绿色 | 20 | 2.2 | 1200 | 3.3 | 10.8 - 13.2VDC | 20 |
    | 黄色 | 20 | 2.1 | 380 | 2.0 | 21.6 - 26.4VDC | 20 |
    | 蓝色 | 800 | 3.3 | 1600 | 3.3 | 25.2 - 30.8VDC | 20 |
    | 橙色 | 30 | 2.0 | 4100 | 2.2 | 99 - 110VAC | 6 |
    | 白色(透明) | 1200 | 3.3 | 2500 | 3.3 | 207 - 253VAC | 3 |
    其他特性
    - 切割尺寸:6mm, 8mm, 10mm, 和 12mmØ
    - 工作温度范围:-30°C 至 +85°C
    - 存储温度范围:-40°C 至 +100°C
    - 逆向电压最大值:5V
    - 观看角度:标准LED为30°,高亮度LED为45°
    - 使用寿命:100,000小时
    - 外壳材质:聚碳酸酯(UL94V-0)
    - 引脚终端:金(闪光)/银(闪光),黄铜
    - 导线规格:6mm, 8mm = 24AWG,10mm, 12mm = 22AWG
    - 导线材质:PVC(UL1061)

    产品特点和优势


    1. 高亮度LED选项:提供标准LED和高亮度LED两种选择,确保在各种环境下均有出色的可视效果。
    2. 便捷安装:采用前板嵌入式安装方式,无需额外硬件即可轻松固定。
    3. 多种颜色选择:提供红、绿、黄、蓝、橙、白(透明)等多种颜色,适用于不同的应用需求。
    4. 宽电压范围:工作电压范围从2VDC至220VAC,满足不同设备的电源需求。
    5. 长寿命设计:使用寿命长达100,000小时,减少维护成本。

    应用案例和使用建议


    应用案例
    - 工业自动化控制面板:用于显示机器运行状态或报警信号。
    - 医疗设备:指示设备的运行状态,如电源指示、故障报警等。
    - 通信系统:指示网络连接状态或其他关键系统状态。
    使用建议
    - 在高亮度环境下使用时,建议选择高亮度LED版本。
    - 安装时,注意检查引脚和导线的规格,确保与电路板的兼容性。
    - 根据应用场合选择合适的颜色和光强度,以达到最佳视觉效果。

    兼容性和支持


    - 兼容性:QS-Series LED指示灯可以轻松安装在各种标准面板上,无需额外固定装置。
    - 支持和服务:APEM公司提供全面的技术支持和售后服务,确保客户在使用过程中获得及时帮助。

    常见问题与解决方案


    1. Q: 如何确定所需的工作电流?
    - A: 根据应用场合选择合适的LED类型,查阅手册中的技术参数表,确认所需的额定工作电流。
    2. Q: 是否需要外接电阻?
    - A: 手册中明确指出,某些版本的LED指示灯(如02型号)需要外接电阻来控制工作电流。其他型号一般内置合适电阻。
    3. Q: 如何正确安装LED指示灯?
    - A: 根据面板厚度选择合适的切割尺寸,确保正确安装位置。使用前确认LED的方向,避免反接导致损坏。

    总结和推荐


    总体来看,QS-Series Snap-in Panel Mount LED Indicators凭借其高亮度、长寿命和多样的颜色选择,成为市场上极具竞争力的产品。无论是在工业控制、医疗设备还是通信系统中,它都能提供可靠的指示功能。强烈推荐在各类电子控制系统中使用该系列产品,以提高系统的可靠性和操作便捷性。

QS123XXHW220参数

参数
波长 -
测试电流 -
显示颜色 白色,透明
视角 45°
透镜类型 扩散,无色
Vf-正向电压 220V
透镜形状 圆柱形
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装

QS123XXHW220厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS123XXHW220数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS123XXHW220 QS123XXHW220数据手册

QS123XXHW220封装设计

查看详情并下载
Symbol
Footprint
3D Model
