QS103XXHG220

产品分类: 发光二极管
厂牌: APEM

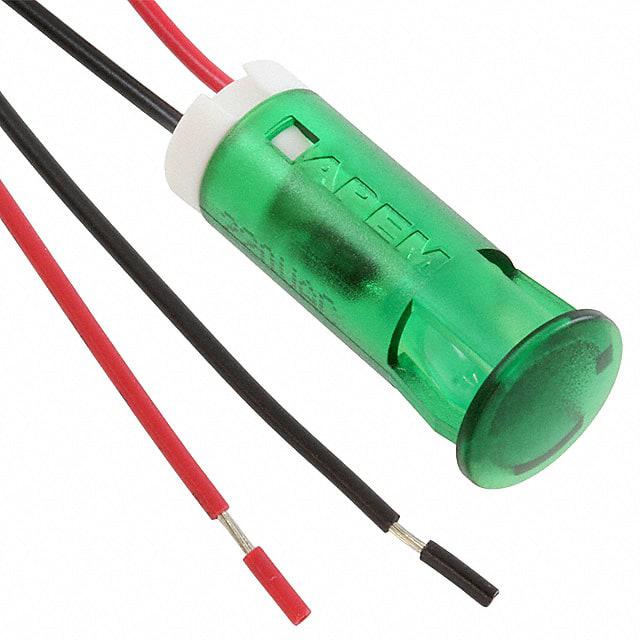

产品描述: APEM 绿色LED面板指示灯, 220V 交流, 3mA, 10mm安装孔径
供应商型号: 7864255
供应商: 海外现货
标准整包数: 1

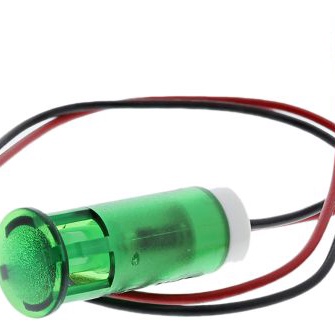

APEM 发光二极管 QS103XXHG220

QS103XXHG220概述


    产品简介


    QS系列是一款专为前面板安装设计的LED指示灯,适用于各种设备的控制面板。该系列产品提供6 mm、8 mm、10 mm 和12 mm四种直径的开孔尺寸,无需额外硬件即可实现面板快速安装。标准配置包括散射型LED和高亮度LED,后者适合强光环境下使用。凭借其广泛的应用领域,QS系列在工业自动化、医疗设备和消费电子等多个行业得到了广泛应用。

    技术参数


    操作条件
    - 工作温度范围:-30°C至+65°C(-22°F至+149°F)
    - 最大反向电压:5V
    - 使用寿命:100,000小时
    - 最大面板厚度:0.8至1.6毫米
    电气特性
    - 操作电压范围:
    - 2.1至3.3VDC(无电阻)
    - 5.4至6.6VDC(6VDC)
    - 10.8至13.2VDC(12VDC)
    - 21.6至26.4VDC(24VDC)
    - 25.2至30.8VDC(28VDC)
    - 99至110VAC(110VAC)
    - 207至253VAC(220VAC)
    - 最大操作电流:20mA
    - 发光强度:
    - HE红光:40mcd(6mm);100mcd(8mm, 10mm, 12mm)
    - 绿光:40mcd(6mm);60mcd(8mm, 10mm, 12mm)
    - 黄光:30mcd(6mm);50mcd(8mm, 10mm, 12mm)
    - 蓝光:1,200mcd(6mm);1,600mcd(8mm, 10mm, 12mm)
    - 白光(透明):1,200mcd(6mm);1,600mcd(8mm, 10mm, 12mm)
    - 超亮红光:3,700mcd(6mm);6,000mcd(8mm, 10mm, 12mm)
    - 超亮绿光:2,000mcd(6mm);1,900mcd(8mm, 10mm, 12mm)
    - 超亮黄光:1,200mcd(6mm);2,100mcd(8mm, 10mm, 12mm)
    - 超亮橙光:4,500mcd(6mm);4,500mcd(8mm, 10mm, 12mm)
    材料
    - 材质:模制聚碳酸酯
    - 制造商保留更改规格的权利

    产品特点和优势


    QS系列面板安装式LED指示灯具有多种优点:
    - 多样化的开孔尺寸:提供了多种安装尺寸选择,能够满足不同设备的需求。
    - 无需额外硬件的快速安装:采用前面板插接方式,安装简便快捷。
    - 标准和高亮度两种选项:可适应不同光照条件下的应用需求。
    - 长寿命:使用寿命高达100,000小时,确保长时间稳定工作。
    - 广泛的电压支持:可支持2.1V至30.8V的宽电压范围,适用于不同电源系统。
    - 多颜色选择:提供红、绿、黄、蓝、白等多种颜色选项,以适应不同的应用场景。

    应用案例和使用建议


    应用案例
    - 工业自动化设备:用于显示设备状态、运行模式等信息。
    - 医疗设备:用于提示警报、状态监控等。
    - 消费电子:用于指示电源状态、充电完成等。
    使用建议
    - 注意工作温度范围:确保在极端条件下也能正常工作。
    - 选择合适的电压和电流:根据实际应用需求选择正确的电压和电流,避免过压损坏LED。
    - 考虑安装位置:选择合适的安装位置,确保LED指示灯可以被用户清晰看到。
    - 使用高亮度LED:在强光环境下使用高亮度LED,确保清晰可见。

    兼容性和支持


    - 兼容性:与大多数标准面板兼容,可根据实际需求选择合适的安装尺寸。
    - 支持和服务:制造商提供技术支持和售后服务,确保客户在使用过程中获得必要的帮助。

    常见问题与解决方案


    问题一:工作时突然熄灭
    解决方案:检查是否超过最大反向电压(5V),确保电压稳定。
    问题二:亮度不足
    解决方案:确认是否选择了合适的LED类型(如标准或高亮度)。如果需要,更换为高亮度LED。
    问题三:闪烁不定
    解决方案:检查电源电压是否稳定,确认电源电压在指定范围内。

    总结和推荐


    QS系列面板安装式LED指示灯具备多样化的开孔尺寸、快速安装方式、高亮度选项、长寿命和广泛的电压支持等特点,使其在多种应用环境中表现出色。其出色的耐用性和可靠性使其成为许多应用场景的理想选择。如果你需要一个可靠且多功能的LED指示灯,我们强烈推荐使用QS系列。然而,在使用之前请仔细阅读并遵循技术手册中的操作指南,以确保最佳效果。

QS103XXHG220参数

参数
波长 -
测试电流 -
显示颜色 绿色
视角 45°
透镜类型 扩散
Vf-正向电压 220V
透镜形状 圆形,带平顶
长*宽*高 28.2mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS103XXHG220厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS103XXHG220数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS103XXHG220 QS103XXHG220数据手册

QS103XXHG220封装设计

查看详情并下载
Symbol
Footprint
3D Model
