Q8F1BXXHW24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 圆形,带平顶 扩散 白色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: 679-3709-ND
供应商: Digi-Key
标准整包数: 1

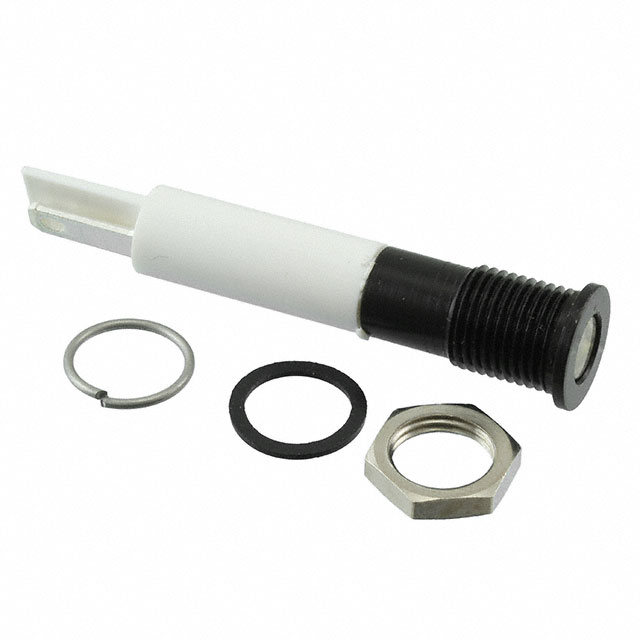

APEM 发光二极管 Q8F1BXXHW24E

Q8F1BXXHW24E概述


    产品简介


    该产品是Q8系列的8毫米面板安装式LED指示灯,主要用于各种工业控制和指示场景。它提供有鲜明对比度的发光二极管(LED)照明,并具有多种颜色选择,能够满足不同应用需求。该LED指示灯可以用于电压范围广泛的系统中,包括直流电压(1.8V至30.8V)和交流电压(99V至235V),非常适合于监控系统、机械设备指示和电源状态显示等领域。

    技术参数


    - 最大反向电压:5V
    - 视角:30°至100°(根据型号而有所不同)
    - 使用寿命:100,000小时
    - 扭矩:20至25 cNm
    - 最大面板厚度:7mm
    - 光学材料:5mm彩色扩散环氧树脂透镜或5mm清水透明超级亮度LED
    - 安装方式:后部塑料体或后部环氧树脂体
    - 额定电压:
    - 直流:1.8V到30.8V
    - 交流:99V到235V
    - 电流:
    - 直流:最高20mA
    - 交流:6mA(110V)、3mA(220V)
    - 密封选项:IP67,符合EN60529标准
    - 工作温度范围:
    - 后部塑料体:-30°C至+65°C(-22°F至+149°F)
    - 后部环氧树脂体:-40°C至+85°C(-40°F至+185°F)

    产品特点和优势


    1. 高亮度选择:提供高亮度选项,如Hyper Bright LED和Super Bright LED,适用于需要更高亮度的应用。
    2. IP67密封:可选IP67密封等级,使产品在恶劣环境中仍能正常工作。
    3. 广泛的工作电压范围:适用于多种类型的电压供应,涵盖1.8V至30.8V的直流电压及99V至235V的交流电压。
    4. 多种安装风格:提供突出式、内陷式和齐平式设计,以适应不同的安装需求。
    5. 长期使用寿命:高达100,000小时的预期寿命,减少维护成本和停机时间。

    应用案例和使用建议


    应用案例
    - 工业控制面板:适用于机械设备的运行状态指示。
    - 家用电器:可用于电视、洗衣机等家用电器的状态显示。
    - 电源设备:适合用作电源状态的明确指示,确保用户了解电源的工作状态。
    使用建议
    - 确保连接正确的电阻以调节所需的工作电流。
    - 在低温环境中使用时,建议选用环氧树脂后盖以提高耐寒性。
    - 当应用于110V或220V交流电路时,推荐使用超亮LED。

    兼容性和支持


    - 该产品支持多种安装终端选项,包括焊接脚、快接端子、引脚和导线,便于用户根据具体需求选择合适的安装方式。
    - 厂商提供了详尽的技术支持和维护服务,确保用户在使用过程中得到及时的帮助。

    常见问题与解决方案


    - 问题:长时间过压使用导致亮度降低。
    - 解决方案:遵循制造商规定的操作电压限制,避免超过最大允许电压的10%。

    - 问题:焊接过程中引脚损坏。
    - 解决方案:使用推荐的300°C焊接温度,保持3秒的焊接时间,确保焊接质量。

    总结和推荐


    总体而言,Q8系列8毫米面板安装式LED指示灯以其多样的颜色选择、高亮度和长使用寿命,在各种工业和家庭应用中表现出色。它的IP67密封和宽泛的工作温度范围使其适用于多种环境。对于追求高效可靠状态指示的用户来说,这是一个非常不错的选择。强烈推荐在需要稳定指示灯的场合使用。

Q8F1BXXHW24E参数

参数
波长 -
测试电流 -
显示颜色 白色
视角 100°
透镜类型 扩散
Vf-正向电压 -
透镜形状 圆形,带平顶
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 托盘

Q8F1BXXHW24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8F1BXXHW24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8F1BXXHW24E Q8F1BXXHW24E数据手册

Q8F1BXXHW24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
